cad怎么画圆形

当我们安装好cad软件之后,要想在cad里画一个圆形怎么呢?其实画圆很简单的,如下图教您怎么操作。

操作方法

  • 01

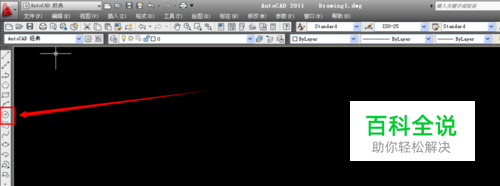

    首先打开cad2011软件或者其它版本软件,在单击如下图“圆”。

  • 02

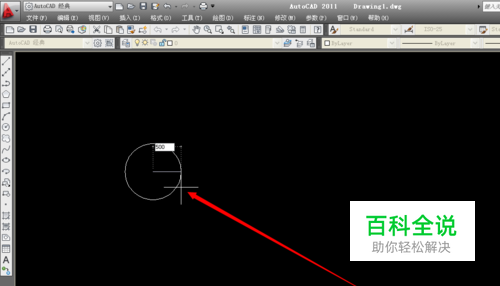

    在单击在拖动就可以看到一个圆,如果要准备设置圆的话,在输入500,在空格键确认。

  • 03

    空格之后就可以看到如下图一个500的圆。

  • 04

    在标注看看这一个圆是不是500半径,在单击“标注”-“半径”。

  • 05

    在单击圆就可以看到如下图有一个半径出现,但是太小看不清。

  • 06

    可以单击“格式”-“标注样式”。

  • 07

    这里出现了标注样式管理,在单击“修改”。

  • 08

    在单击“调整”-使用全局比例为 “10”在单击“确定”。

  • 09

    这里可以看到了半径为500的圆。

方法/步骤2

  • 01

    用快捷方式来画的话按字母 "c"在空格键。

  • 02

    空格之后在单击背景在拉动鼠标,在输入“500”在空格键确认。

  • 03

    如下可以看到了圆。
