教大家Word 2007的SmartArt图形工具应用

在Word 2007中增加了一个“SmartArt”工具,有了这个工具制作出精美的文档将变得非常容易。SmartArt图形主要用于演示流程、层次结构、循环或关系。SmartArt图形包括水平列表和垂直列表、组织结构图以及射线图和维恩图。

操作方法

  • 01

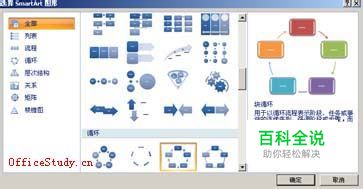

    在工具栏中选择“插入”面板,然后点击“ SmartArt”按钮,就会弹出“选择SmartArt图形”对话框,这里可以看到内置的SmartArt图形库,其中一共提供了80种不同类型的模板,有列表、流程、循环、层次结构、关系、矩阵、棱锥图等七大类(如下图)。

  • 02

    这里以插入一个循环结构的图形来说明SmartArt的基本用法。选择循环结构中的块循环,单击“确定”,在左边的框中可输入文字,输入的内容立刻就可以显示在图表之中,字体等等格式是按照预先模板的格式显示的,可选中文字后单击右键就可调整文字的格式,也可单独对各个区块用鼠标调整。

  • 03

    在选中SmartArt图形时,工具栏上就会出现“SmartArt工具”,下面还有“设计”与“格式”两大功能区,可以对图形进行美化操作。在“设计”工具中,可以对图表的色彩风格进行设置(如下图),只要鼠标移至模板上方就可以看到效果,十分方便。

  • 04

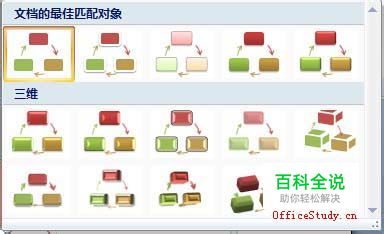

    在“样式”中可以为区块选择外观风格,可以有“简单”和“三维”样式供选择(如下图)。

  • 05

    SmartArt图形格式本身也具有图片的性质,所以它同样适用修改图片风格的各种工具。在“格式”工具区分别有“形状”“形状样式”等工具可以选择使用。可以改变各个区块的大小,进行图形区内的文字格式的填充、修改和改变形状效果,可以根据自己的想象进行设计
