如何用CAD画出八球的摆球图？

2024-04-06 10:47:10

CAD是一款很实用的计算机辅助绘图软件，可以用它来画很多好看的物品，那么如何用CAD画出八球的摆球图呢？下面就让小编来给大家介绍一下吧，希望对大家有所帮助。

操作方法

01

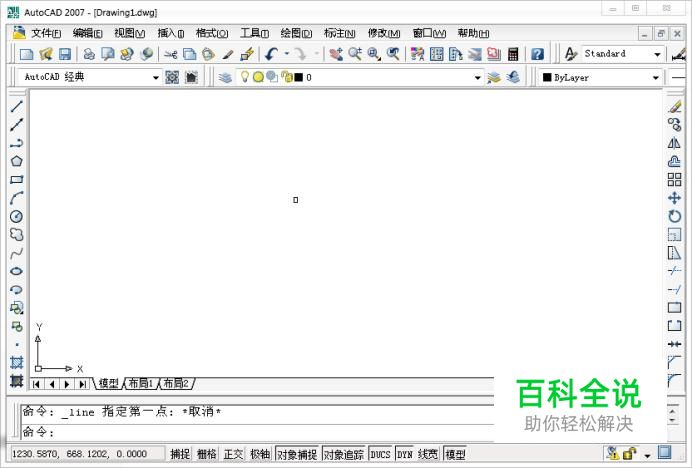

首先打开CAD软件，操作界面如图所示。
02

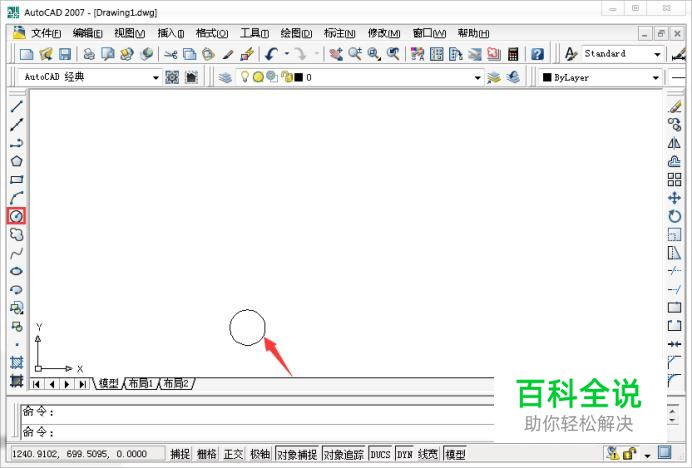

使用画圆指令画出一个直径为20mm的小圆，如图所示。
03

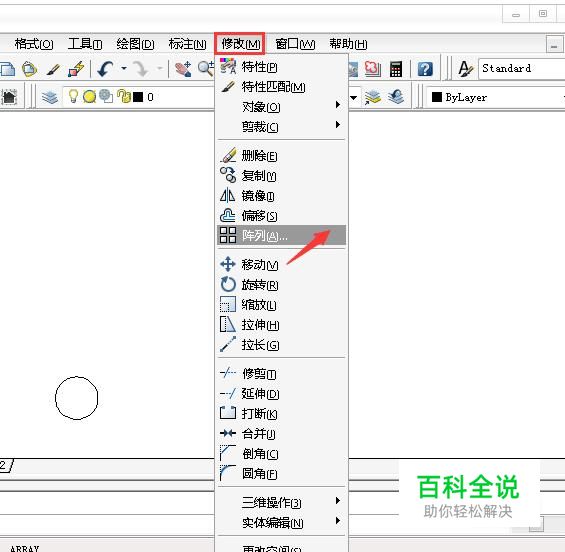

点击修改工具栏中的“阵列”，如图所示。
04

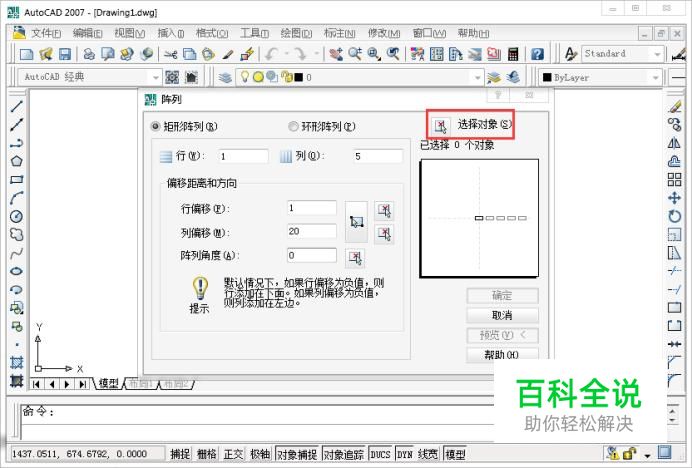

打开矩形阵列后，点击“选择对象”，如图所示。
05

选择小圆为阵列对象，小圆的形状呈蚂蚁线状时表示被选中，如图所示。
06

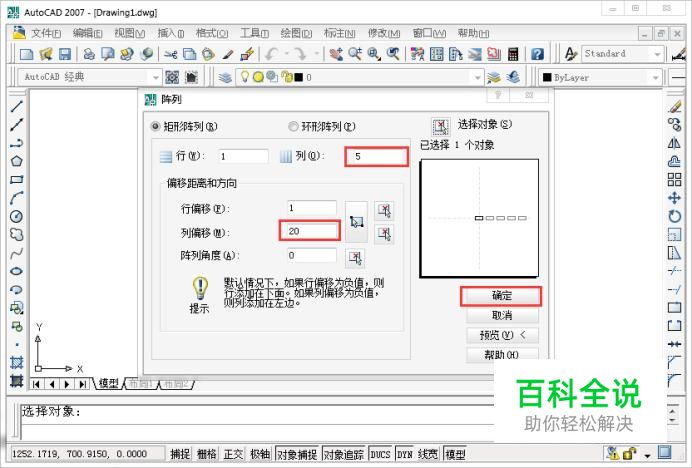

填写列数为5，列偏移为20，点击确定，如图所示。
07

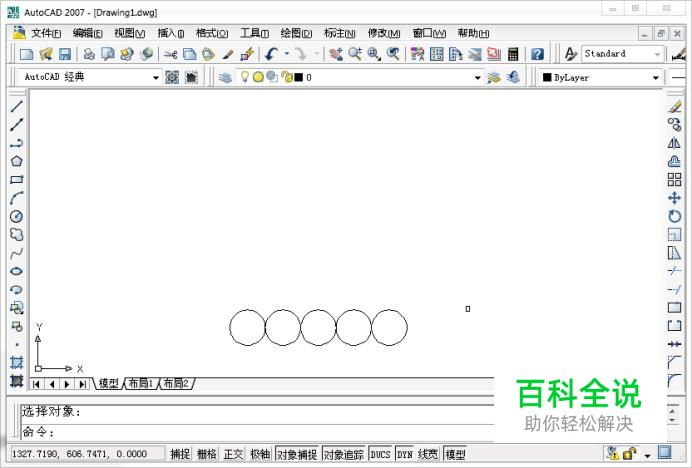

阵列后的结果如图所示。
08

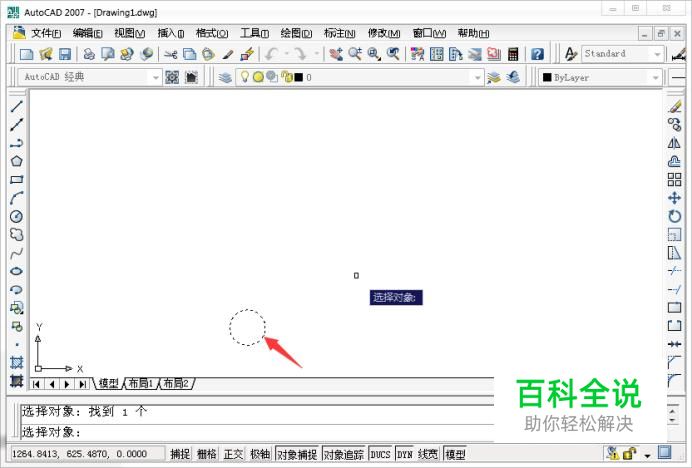

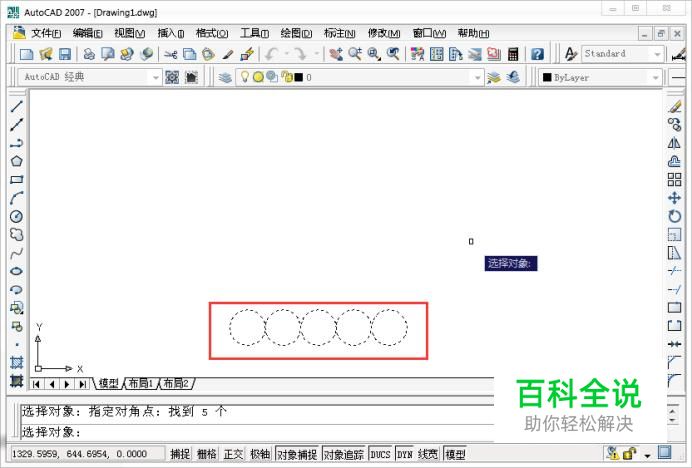

敲击回车键，再次执行阵列指令，框选那五个小圆为阵列对象，如图所示。
09

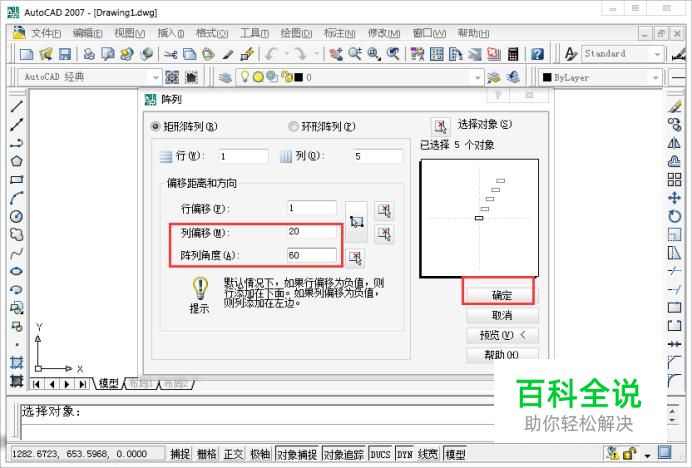

填写列偏移为20mm，阵列角度为60°，点击确定，如图所示。
10

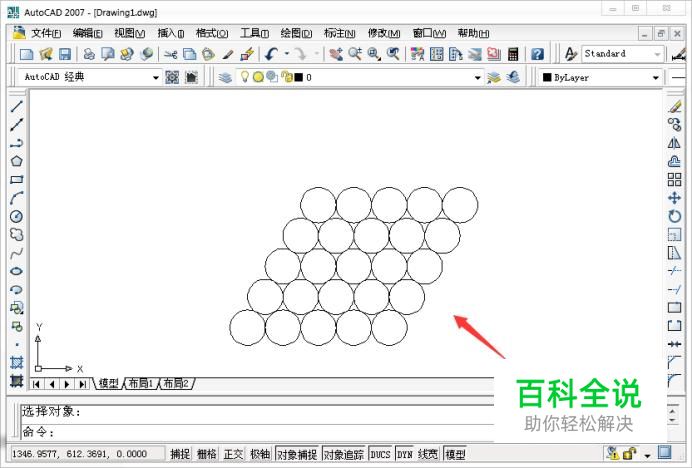

阵列的结果如图所示。
11

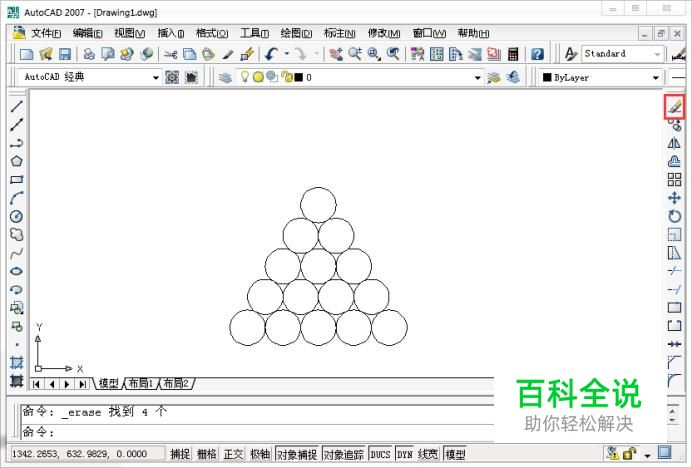

使用删除指令删除掉多余的小圆，八球的摆球图的布阵就算是绘制完成了，如图所示。
12

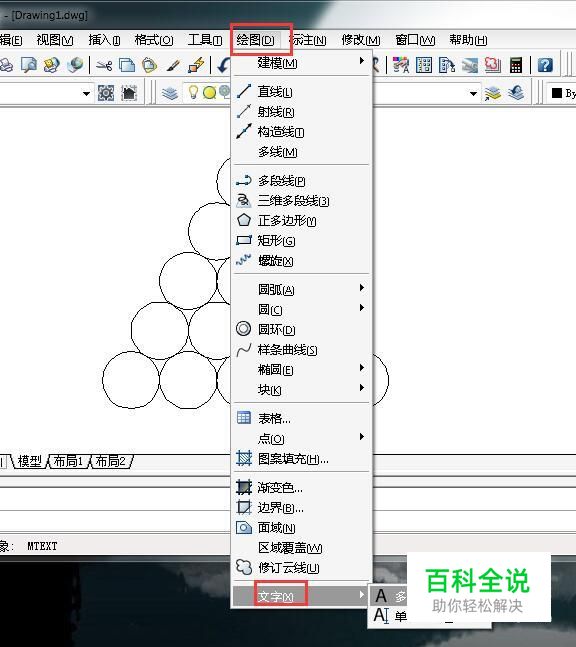

随后我们要对球进行编号，点击绘图工具栏的“多行文字”，如图所示。
13

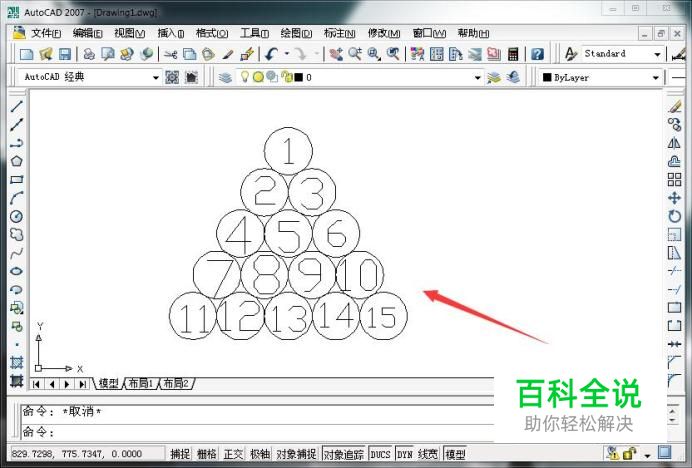

对每个小球进行数字编号，最终的结果如图所示。
