Abaqus如何对已知边界条件进行重新编辑？
Abaqus是一种仿真模拟效果非常好的有限元模拟软件，在使用Abaqus模拟软件时可能需要对已知的边界条件进行重新编辑，那么如何操作呢？
操作方法
- 01

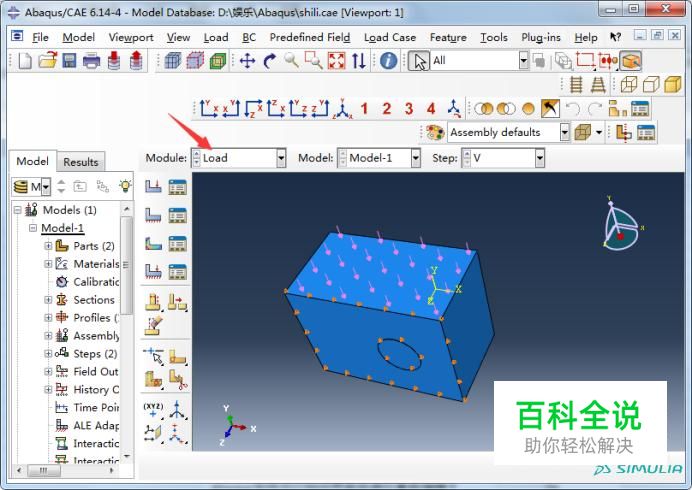

打开一个CAE文件，点击进入到load界面。
- 02
我们可以看到已经施加的边界条件，如果想要更改的话，需要的点击BC manager 快捷图标。
- 03
进入到边界条件管理界面，我们可以看到这个边界条件的名字为BC-1，,生效的分析步为初始分析步，点击move right可以将生效的分析步更改为V分析步。
- 04
在边界条件管理器中我们可以对其进行复制，重命名，删除以及重新编辑。
- 05
点击edit，进入到重新编辑界面，在这个界面我们看到此边界条件是约束了Z方向的位移。
- 06
点击图示中的箭头可以重新定义边界条件施加的位置。
- 07
将U3前的勾去掉，然后在U2位置点勾，则将原先约束Z轴的位移改成了约束Y轴方向的位移。
- 08
点击OK，关闭BC manager管理器，即可完成边界条件的更改。
