如何建立WinCC与PLC的通信连接

下面是在WinCC项目中建立与西门子S7系列PLC的通信连接的几个步骤

操作方法

  • 01

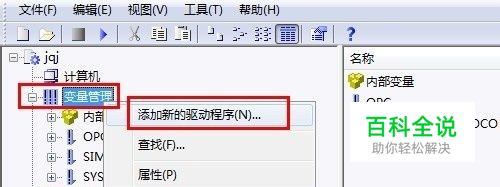

    首先在WinCC项目中添加通讯驱动程序。打开WinCC软件，在项目管理器窗口中选中“变量管理”，单击鼠标右键，在弹出的的菜单中选择“添加新的驱动程序”

  • 02

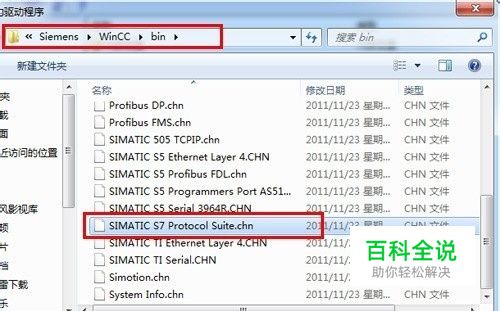

    在弹出的“添加新的驱动程序”对话框中找到“SINMATIC S7 Protocol Suite.chn”文件，选中该文件，单击“打开”，如下图

  • 03

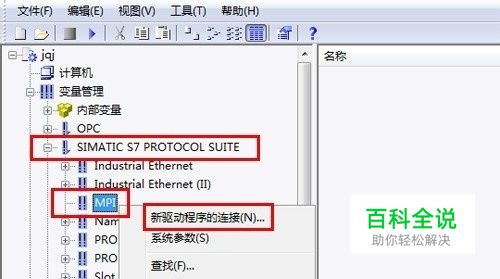

    在变量管理目录下新增一个“SINMATIC S7 Protocol Suite”子目录，在其中找到“MPI”,单击鼠标右键，在弹出的菜单中选择“新驱动程序的连接”

  • 04

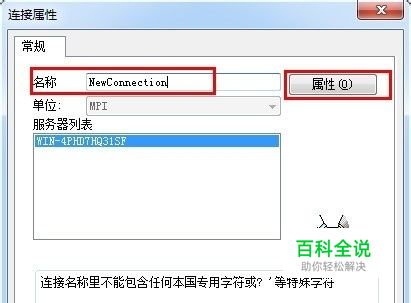

    在弹出的“连接属性”对话框中可以为新建的逻辑连接输入一个名称，单击“属性”按钮会弹出“连接参数--MPI”对话框

  • 05

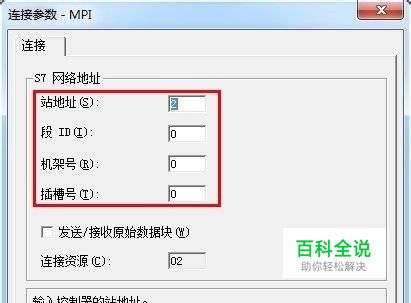

    在“连接参数--MPI”对话框中可以输入对应CPU的“站地址”、“段ID”、“机架号”和“插槽号”，如下图，设置好后单击确定按钮

  • 06

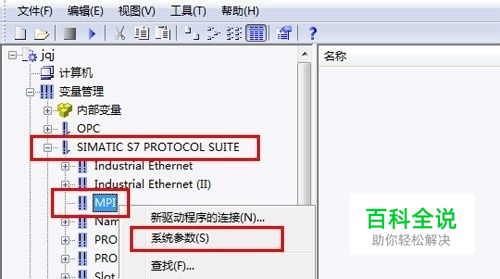

    再在变量管理目录下 “SINMATIC S7 Protocol Suite”子目录中找到“MPI”,单击鼠标右键，在弹出的菜单中选择“系统参数”

  • 07

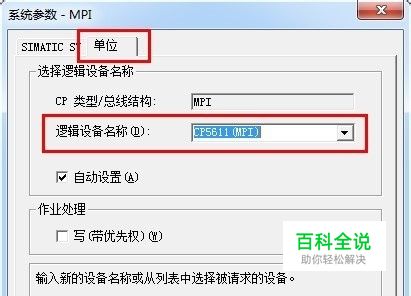

    在弹出的“系统参数”对话框中选择“单位”选项卡，选择“逻辑设备名称”下拉列表框中，可以选择WinCC与PLC通信的硬件设备

  • 08

    至此，我们就完成了WinCC与PLC通信连接的设置
