ppt制作电路图怎么弄
怎么用ppt制作电路图？ppt如何制作电路图？下面我就来演示一下如何用Microsoft PowerPoint制作电路图。
操作方法
- 01

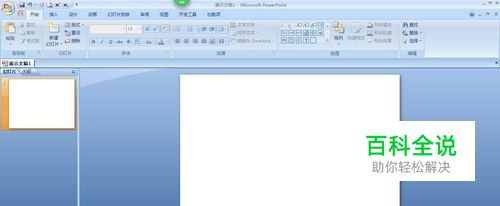

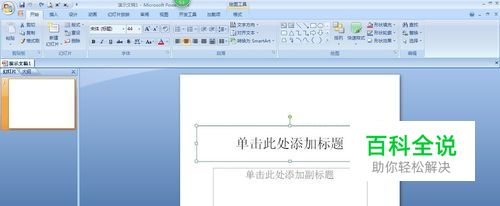

首先，打开PPT。点击图中两个方框，删除delete。白色画面不够大的话，按住Ctrl，中指将鼠标滑动轮向前滑动，放大画面。
- 02

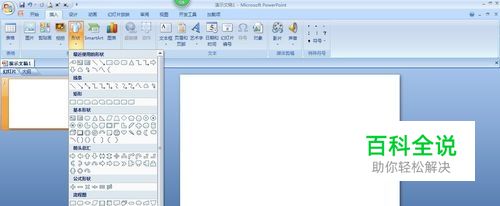

然后，点击插入栏，点击形状。找到你想要的图形或可以通过旋转等操作制作的图形。
- 03

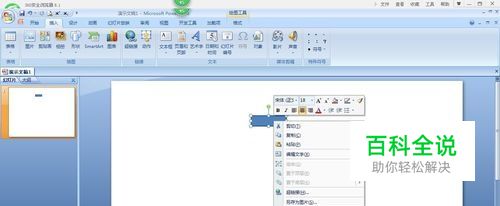

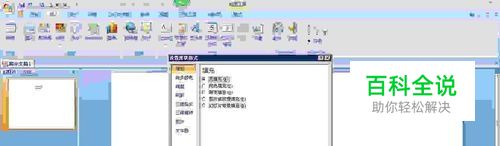

比如电阻。 点击长方形，再点击画面，假如出现蓝色阴影，鼠标放在长方形上，右击鼠标。出现设置形状格式，点击，之后点击无填充，关闭。
- 04

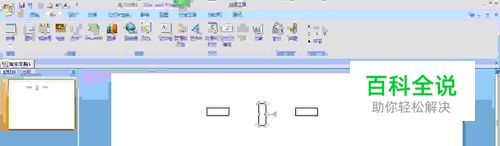

点击长方形，Ctrl+C复制长方形，出现第二个长方形电阻。 点击长方形上面的旋转中心，旋转九十度。出现第三个长方形电阻。
- 05
点击插入栏，形状中的直线。
- 06

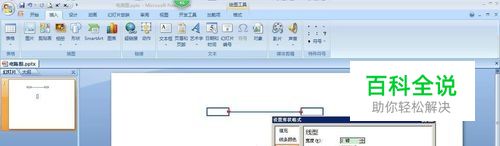

按住长方形电阻右击鼠标，点击设置形状格式，查看长方形电阻的线型中的宽度，2磅。
- 07

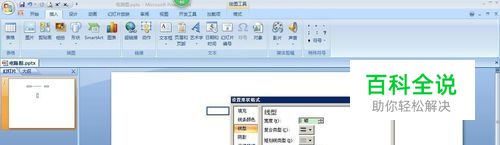

同样，设置直线的形状格式，线型中的宽度同样改为2磅。 宽度可以自由调整，线条粗细统一即可。
- 08

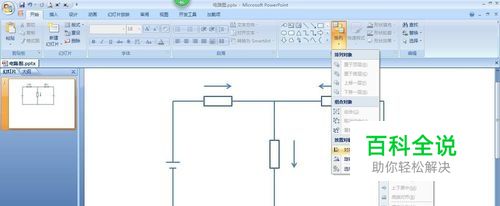

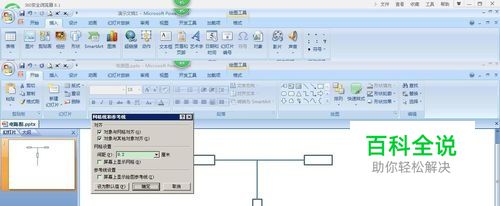

这时候，必须相继点击开始栏中的排列，对齐，网格设置。 勾选对象与其它对象对齐之后，才可以自由组合直线和长方形之类的图形。 根据你想要的电路，选择对应的图形，通过不断的复制，将它们连接在一起。
- 09

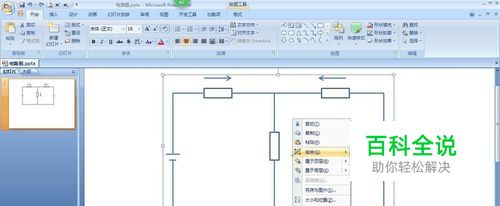

随便点击一个线条，然后按住Ctrl，点击剩余的所有线条，右击鼠标，点击组合。所有的线路就合并在了一起。
- 10

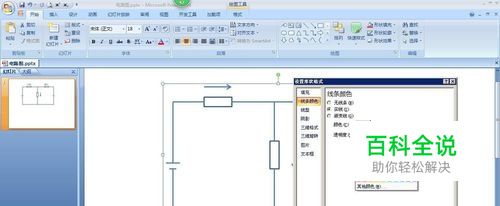

线条颜色也可以自行调整，比如黑色。 按住图形，右击鼠标，点击设置形状格式，线条颜色，实线，主题颜色中找到黑色。
- 11

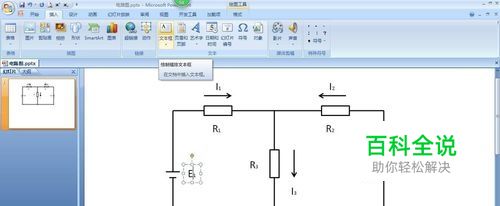

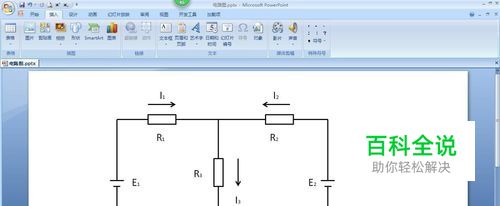

标注电流，电压，电阻和电源的时候，点击插入栏中的文本框，再点击要标注的位置，文本框就出现了。 然后修改字体的大小即可。 最后按住Ctrl，点击所有图形，右击鼠标，点击组合，整个电路图就完成了。
