DesignModeler对叶轮模型处理(3/3)
本文教你:如何运用workbench对叶轮机械做外流场分析和结构优化,主要用到五种软件,其中包括:DesignModeler(模型建立及处理),ICEM-CFD(划分模型网格),CFX-Pre(流体分析前处理),CFX-Post(计算结果后处理),Static Structural(叶轮结构分析)。由于篇幅巨大,图片过多。现将《CFX如何做叶轮外流场分析》分为五部分:第一部分《DesignModeler对叶轮模型处理》,第二部分《ICEM-CFD对叶轮流体域模型网格划分》,第三部分《CFX-Pre对叶轮流场分析前处理》,第四部分《CFX-Post对叶轮流场后处理》,第五部分《Static Structural对叶轮结构优化分析》。本文为第一部分《DesignModeler对叶轮模型处理》
操作方法
- 01

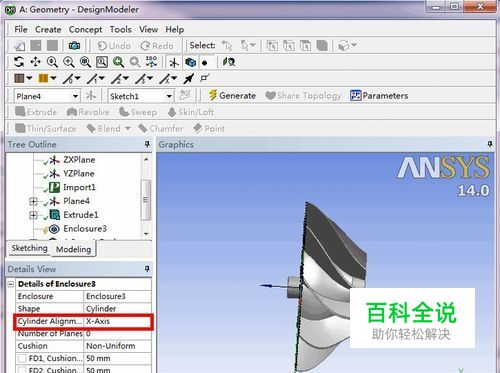

接上一篇《DesignModeler对叶轮模型处理(2/3)》,选择“X-Axis”为轴线进行包围,如图所示
- 02

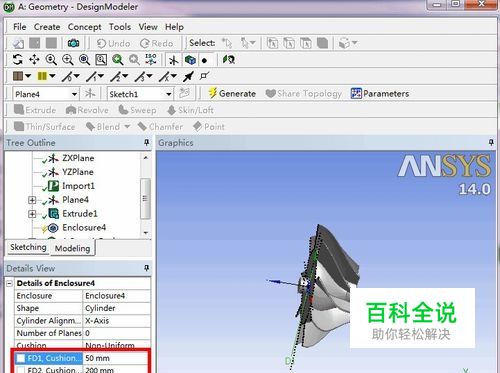

选择包围半径为“50mm”,两侧的距离分别为“200mm”,如图所示
- 03

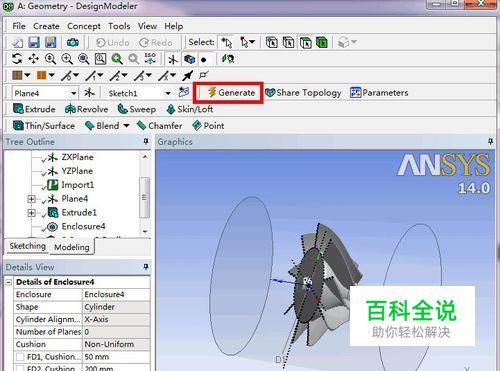

点击“Generate”生成按钮,如图所示
- 04

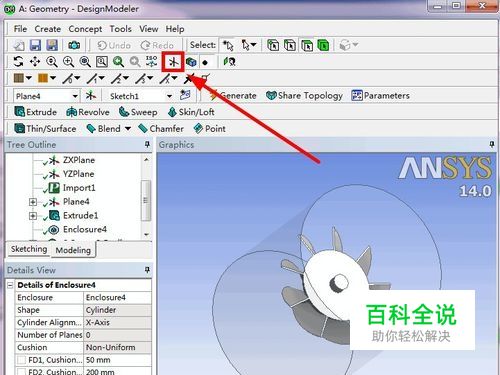

取消坐标系显示,如图所示
- 05

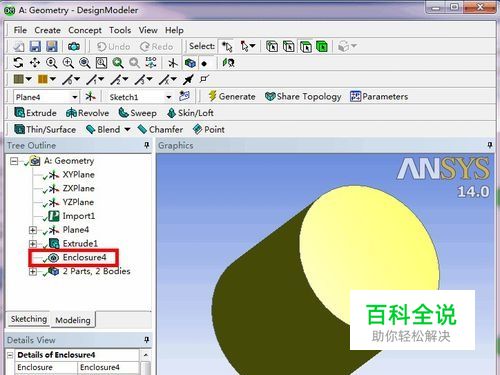

点击“Enclosure”可以看见外围的流体域,如图所示
- 06

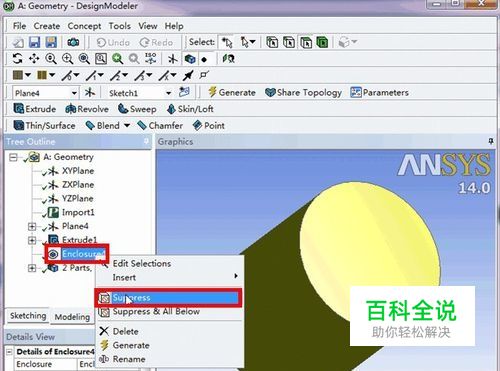

选择“Enclosure”,右键选择“Suppress”可压缩流体域,只查看叶轮,如图所示
- 07

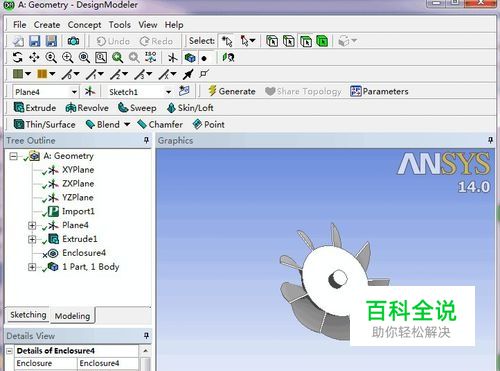

只查看叶轮,如图所示
- 08

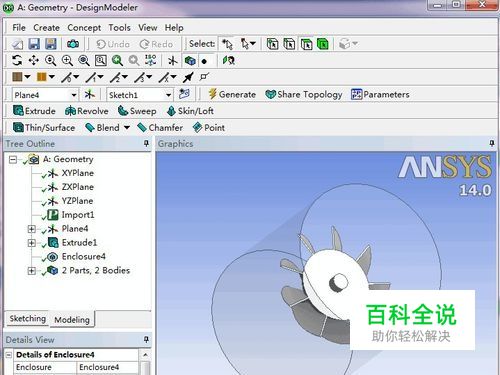

取消压缩,准备返回workbench界面,如图所示
- 09

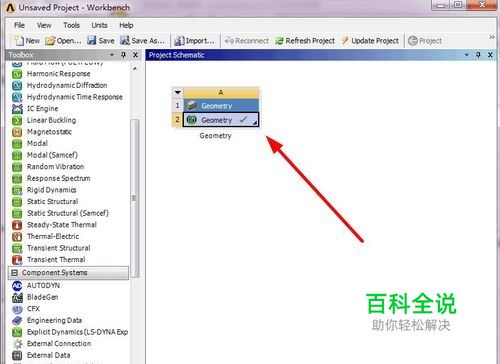

返回workbench界面,可看见“Geometry”打勾,说明几何模型创建完毕,如图所示
- 10
第一部分《DesignModeler对叶轮模型处理》分为三篇:《DesignModeler对叶轮模型处理(1/3)》,《DesignModeler对叶轮模型处理(2/3)》,《DesignModeler对叶轮模型处理(3/3)》 上一篇请查看:《DesignModeler对叶轮模型处理(2/3)》 本篇为:《DesignModeler对叶轮模型处理(3/3)》 下一篇请查看:《ICEM-CFD对叶轮流体域模型网格划分(1/3)》
