拆机大全之宏基4743G拆机全程图解
操作方法
- 01
首先,要把背面的螺丝都拆掉。一定要码好螺丝,别乱放。不过这几颗螺丝,没啥区别,可以混用.. 有差异的,一定要记好位置。 摘开盖硬盘的那个盖子后,里边还有三颗螺丝,也要拆掉,那样我们就能把主板拿下来了。画圈处是需要叉掉的小螺丝。电池槽下边那两颗是键盘的螺丝,在下边单颗螺丝,是光驱的螺丝,拆掉后,光驱就可以拿下来了。 螺丝拆完后,需要把壳撬开,慢慢撬,别着急。没指甲,可以借助工具。
- 02
然后翻到正面,拆键盘。
- 03

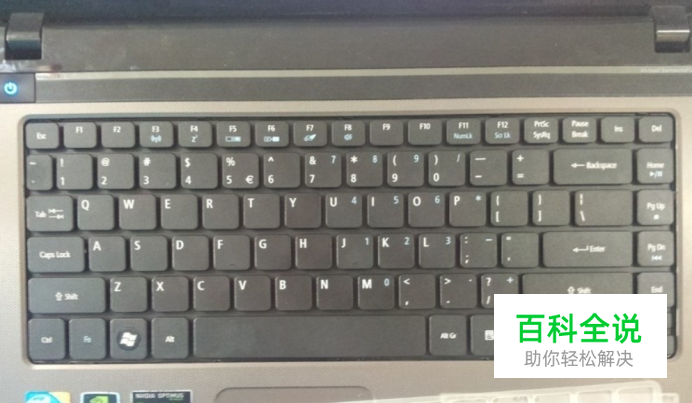

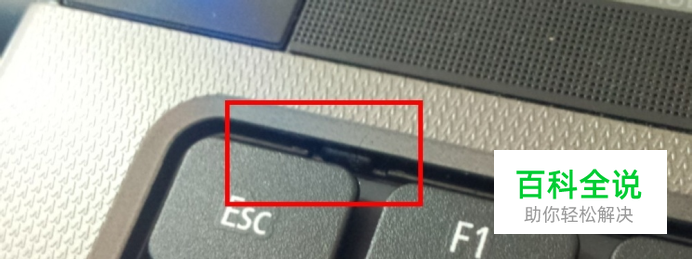

我们需要把键盘上的卡扣,按下去,如图 这种卡扣(可以前后推的,等键盘拆掉后,反过来自己看看就明白了),每种笔记本电脑键盘都会有。我们拆机过程中,需要把ESC、F4、F8、F12、Del处的五个卡扣推掉。当五个卡扣都推掉后,键盘上册就会微微翘起(背面的键盘螺丝一定要摘掉,否则翘不起来)。 另外还需要注意,在Tab和Pg Up键出,分别各有一个固定卡扣。这时我们只需要稍微用力,倾斜一下,键盘就下来了。注意动作幅度不要太大,键盘后边还连着排线,不要把排线弄断。
- 04

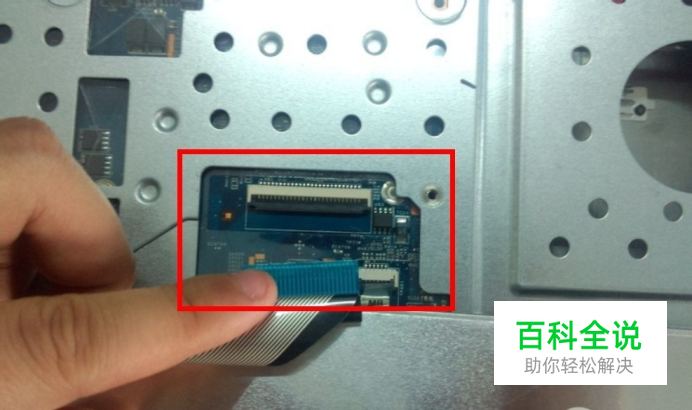

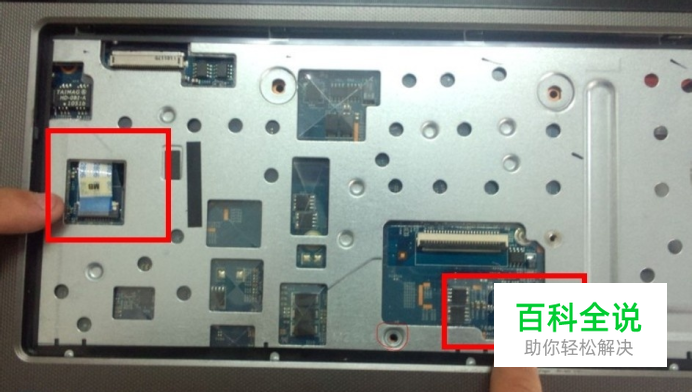

键盘的排线,是被扣住了,用指甲向上一扣,就像开洗发水的盖一样 键盘的排线就出来了。拆掉键盘后还有两条排线和键盘排线摘发相同,向上一扣就行了。
- 05

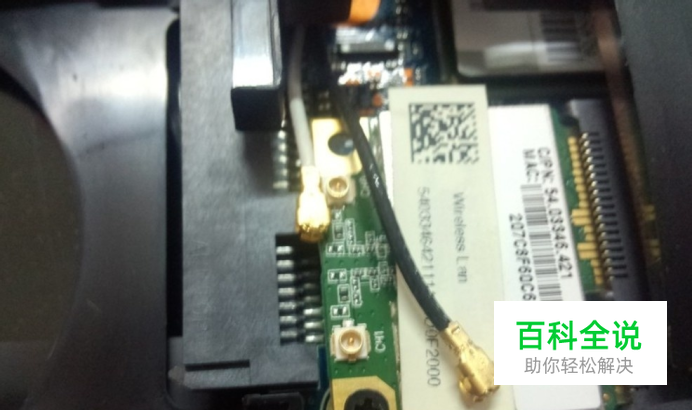

这时候还不可以把壳拿走。翻过来,看背面,还有两根线连着。就在硬盘右边一点,稍稍用力,就扣下来了(就像我们衣服上的摁扣一样)。
- 06

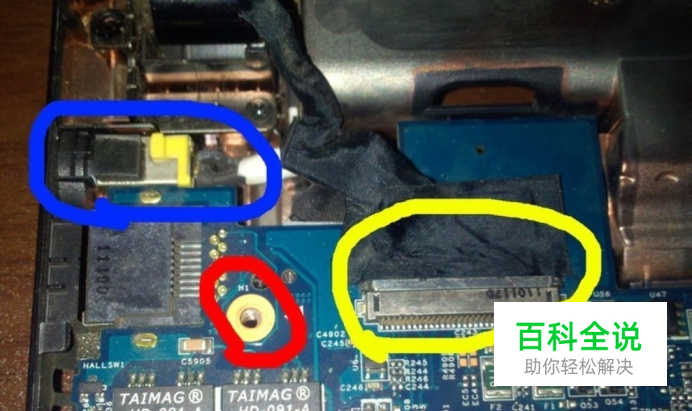

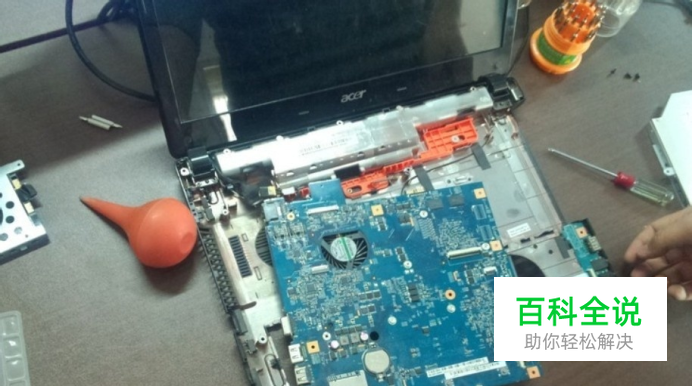

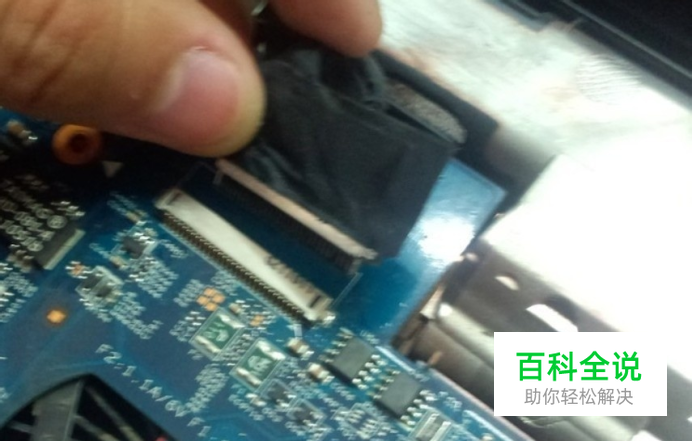

拿主板的时候也需要注意,左上方和右下方,分别还有排线链接 红线是螺丝的位置,不解释。蓝线是电源,没有任何东西固定,直接那处来就行了,但是也比较难。 黄线是连接显示器的,摘发和前几个排线摘发不同。需要顶住两边,用力推。摘下来
- 07

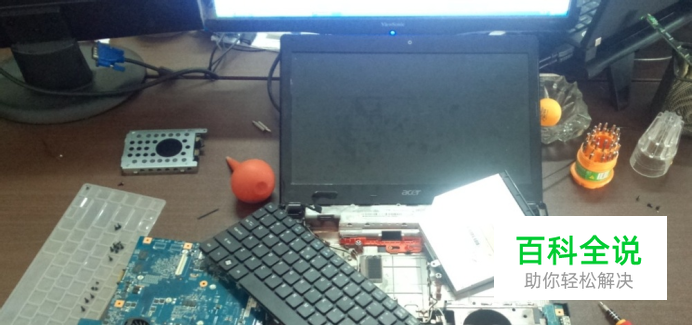

到此已经基本拆完。
