零基础如何将CAD户型图导入3D建墙体
想制作室内效果图又零基础的小伙伴们，不妨看看这篇，万事开头难，往往自己摸索总是摸不着头脑，下面跟我一起来看看如何将CAD户型图导入3D制作墙体吧
操作方法
- 01

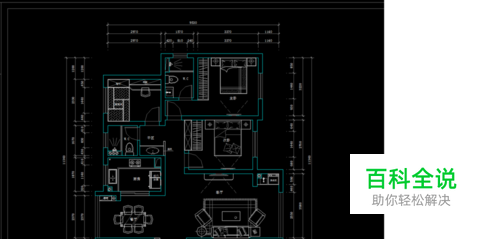

首先我们一起打开CAD户型图，为了防止错误的操作丢失掉源文件，我们按co快捷键复制一个如下图所示
- 02

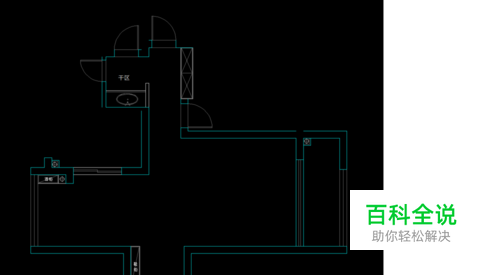

接着看你需要建墙的区域，选择你需要删除的部分。然后框选按DEL删除，例如我需要建客餐厅部分区域，所以我删除了客餐厅以外的区域如图所示
- 03

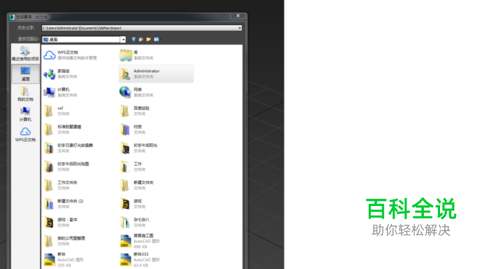

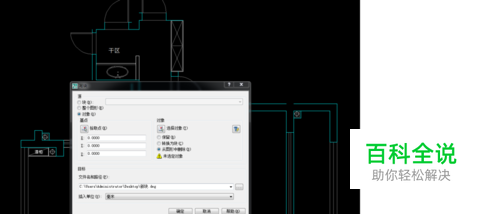

现在我们对话框需要框选你所保留的区域，按w键再回车你会看到如图所示的对话框，这时什么都不变，如果你不想保存在默认路径上可以重新选择，想重命名可以将新快删除换名
- 04

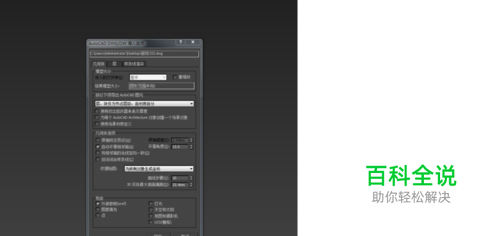

接着我们需要打开3D，<注意3D里的单位设置是毫米>,导入你刚刚保存的CAD的文件，如下我的文件是新块333，点击确定出现的对话框什么都不变再确定，就导入进去了，在透视图Ctrl+Q最大化，然后Ctrl+A全选，菜单栏组然后成组 ，接着XYZ轴都归零，这时发现图不见啦！没关系按几下Z键就找到啦！然后按G键去掉栅格,再接着选中图右键冻结当前选中
- 05

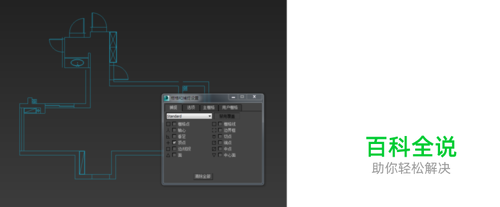

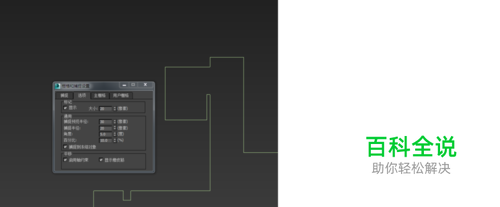

打开捕捉2.5，右击设置如图所示捕捉-勾选顶点，选项-勾选捕捉到对象，勾选轴约束---F5是沿着x轴 F6沿着y轴
- 06

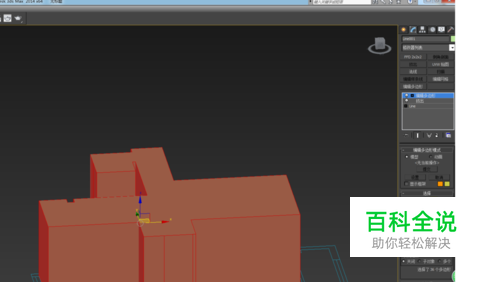

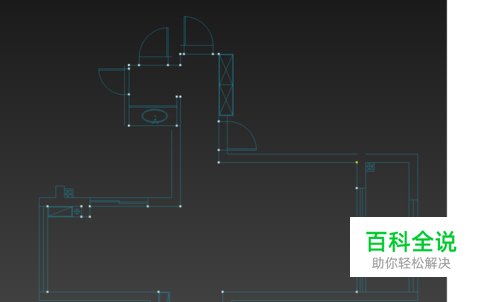

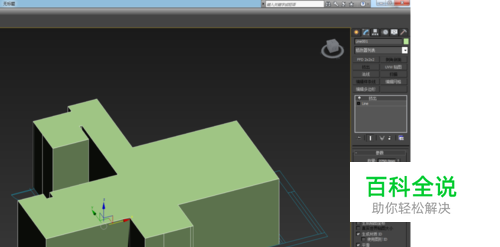

一切都准备好了我们开始建墙体啦！首先选择线工具沿着户型图走一圈，之后复制一个备用踢脚线，踢脚线今天就不讲了。然后1.挤出例如2750转化为可编辑多边形 3.在右侧可编辑多边形子菜单栏选择面级别CTRL+A全选，然后右侧菜单栏点击翻转
- 07

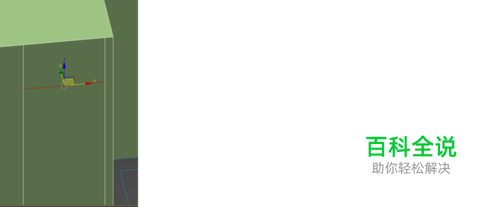

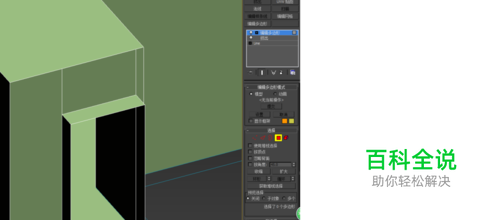

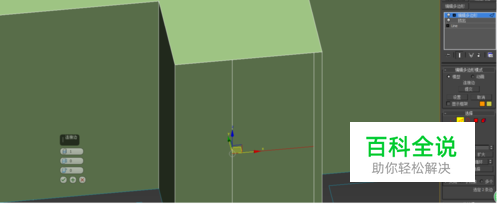

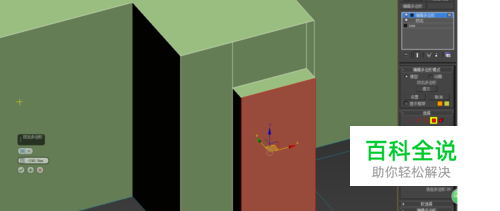

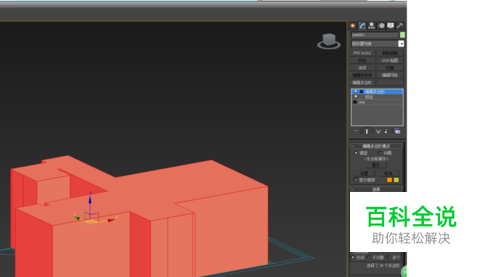

接下来就是门洞了，选择线级别，在门洞位置的两边线都选择，<SHIFT加选>,右击选择连接，连接高度在最下边Z轴位置填写2100，注：正常门洞高度2100，阳台门洞2400。接着就是挤出门洞了，在右侧编辑多边形子菜单栏选择面积别，选中所有门洞的面挤出-240就OK啦！
