AutoCAD-如何使标注文字旋转和倾斜
当我们标注图形时,想要文字和标注的图形平行或看上去在同一平面上,这时候cad需要将标注的文字旋转角度,该怎么旋转呢?下面就跟随小编一起来看看是怎么使用文字和标注的倾斜命令以及标注文字的旋转命令的。
操作方法
- 01

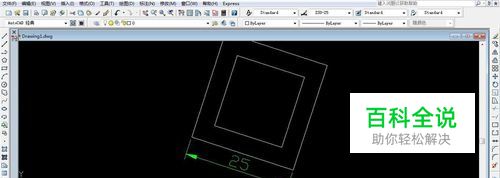

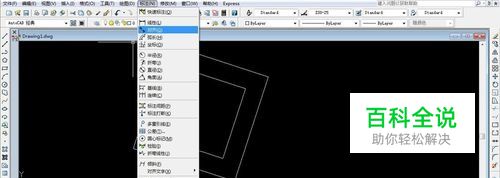

通常绘制平面图的时候我们用的都是线性标注,线型标注无论标注图形是否倾斜,标注线本身都是水平或竖直的,也就是说只能标注图形的X向或Y向尺寸。 要想标注斜线的长度,一般情况用对齐标注就可以满足要求了。在菜单中选择【标注】|【对齐】,然后捕捉线的两个端点,就可以完成对齐标注,如图所示。对齐标注的标注线和文字都已经被旋转到跟标注的线平行和垂直了。
- 02

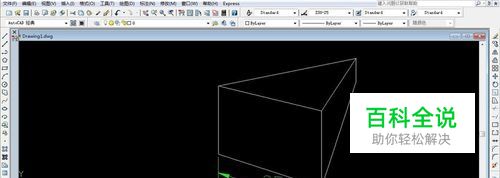

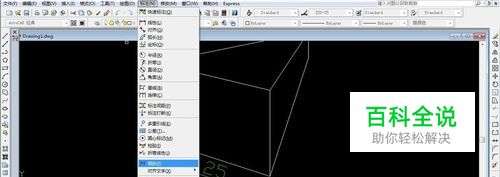

如果标注的是三维模型的轴侧图,如果想更好地模拟三维效果,我们希望标注看上去在图形所在平面并与图形平行,这个就需要设置标注的倾斜角度。在菜单中选择标注>倾斜。
- 03

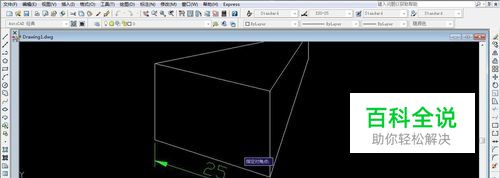

执行倾斜命令后,框选上图中的两个对齐标注,输入90度,作为倾斜角度,如图所示。我们看到标注的边界线变成与X轴呈90度的方向,但文字没有什么变化。
- 04

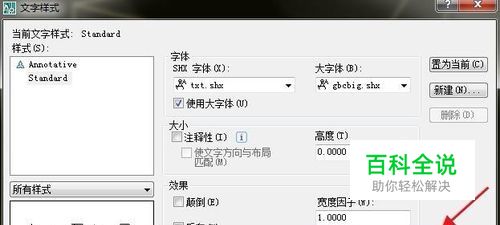

如果我们想文字跟标注的尺寸线有同样的倾斜效果,可以直接设置文字的倾斜角度。设置方法有两种,一种是在文字样式中设置倾斜角度,还有一种方法是直接编辑标注文字,直接设置文字的倾斜角度。
- 05
在有些情况下,标注是倾斜或竖直的,为了看图方便,希望标注文字保持水平,此时我们可以设置标注文字的旋转角度。在CAD中也专门提供了标注文字的旋转命令,输入DIMTEDIT,回车,输入A,回车,来设置文字的旋转角度。
