广联达安装 桥架内的线如何处理？

1.关键字：
设置起点|桥架配线|桥架|选择起点
2.问题描述：
配电箱连接了一段导管，导管又连接了一段桥架，但是在桥架走了一段之后，线又被引出来了，这部分桥架内的线如何处理？

解决思路：

  • 01

    解决思路：导管和桥架连接，桥架内走的导管引进来的线，一般都是通过设置起点选择起点，来处理的；

    解决方案一：

    • 01

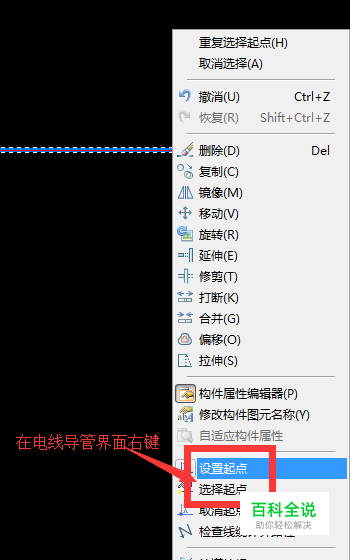

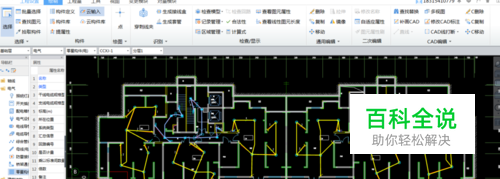

      方案一：在桥架引出来线的地方选中桥架-右键-打断-然后在该位置【设置起点】，与配电箱和桥架相连的导管来【选择起点】即可；

      解决方案二：

      • 01

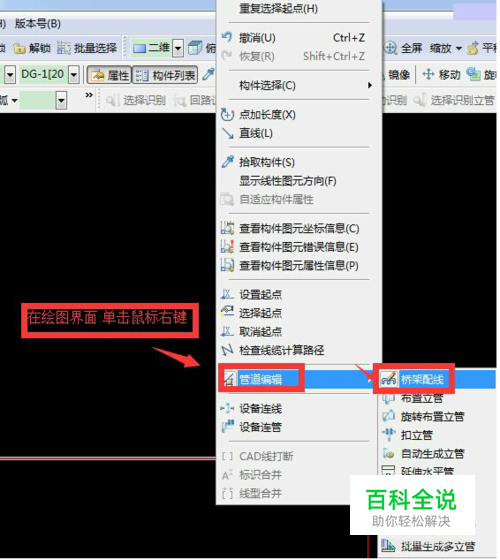

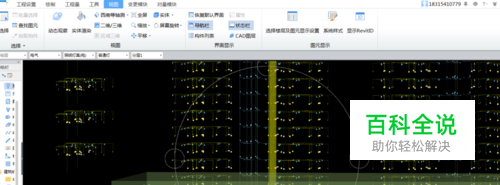

        方案二：在桥架引出来线的地方选中桥架-右键-打断，在定义界面新建电线，切换绘图界面，管道编辑-桥架配线-选中该段桥架右键确认，选择新建的电线，确定即可；

        解决方案三：

        • 01

          解决方案三：管道连着桥架再连着管道时，可以在桥架的起始端设置起点，末端管子上选择起点即可 备注：桥架中的线缆用了桥架配线，就不需要在用设置起点、选择起点，否则会重复计算
