AUTOCAD中如何给两圆绘制相切圆弧

2024-03-27 17:55:59

很多新人还是不清楚怎么给两圆绘制相切的圆弧，怎么操作呢？

操作方法

01

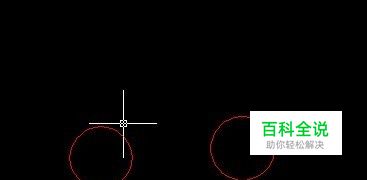

其实如果有数据进行绘制的话还是很简单的，但是如果我们只靠绘制下面两个圆形相切的圆弧，怎么操作呢？
02

在“对象捕捉”按钮上右击，在弹出的菜单中选择“设置”命令。
03

当然你也可以在命令行输入ds命令。
04

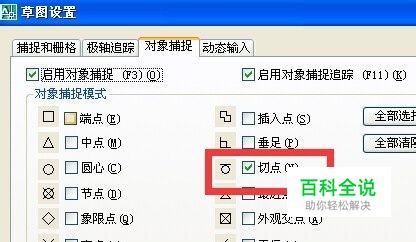

在“设置”窗口中，只保留“相切”。
05

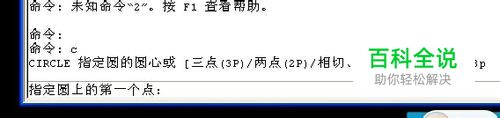

在命令行中输入C空格后，再输入3P，
06

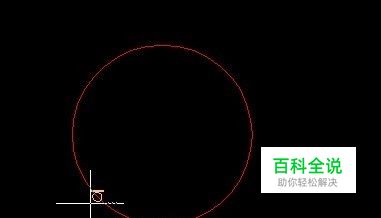

将光标移动到圆形上，当出现“递延切点”时，点一下。
07

同样将光标移动另一个圆形中，光标停留会当出现“递延切点”时，也点一下。
08

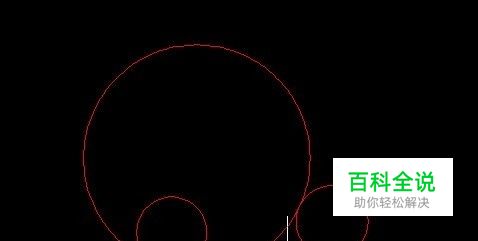

这个时候我们再点击第三点。就会相切的圆了。
09

当然与圆形相切，不一定是这样的圆弧，你点击的位置不同，出现的图形会不同，如图所示。
10

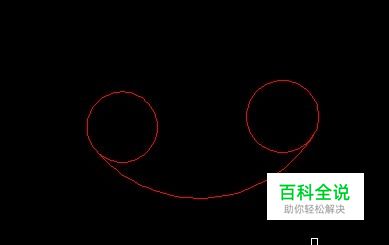

这个时候我们再使用TR命令，可以修改掉多余数的部分。
