CAD中如何将标注数值移开中心线位置？
在进行标注尺寸过程中，有可能会遇到图形中心线穿过标注上方的数字的情况，但在进行标注尺寸时，这种情况是不允许的，为此，我们可以将标注的数字移开中心线的位置。这里，小编介绍两种常见的方式：
操作方法1
- 01
在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

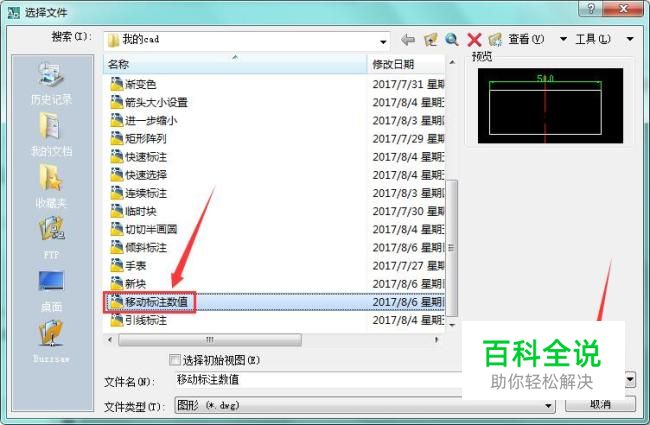

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，点击打开，如图所示：
- 03

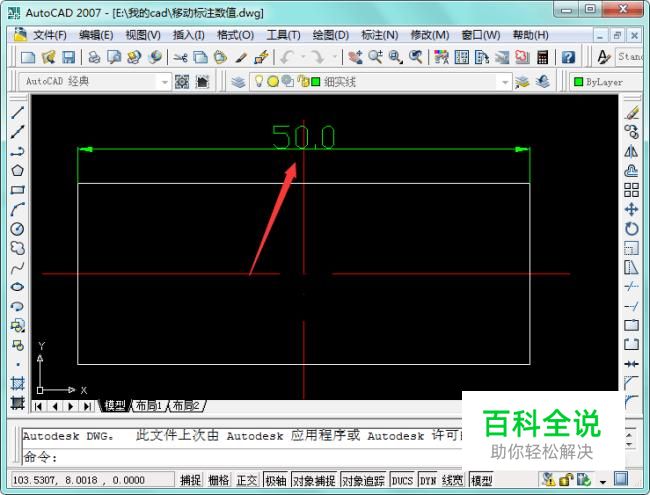

打开图形后，我们能够看到中心线刚好穿过标注上方的数值，这在工程绘图中是不允许存在的，我们的目的就是将数值从中心线上移开。如图所示：
- 04

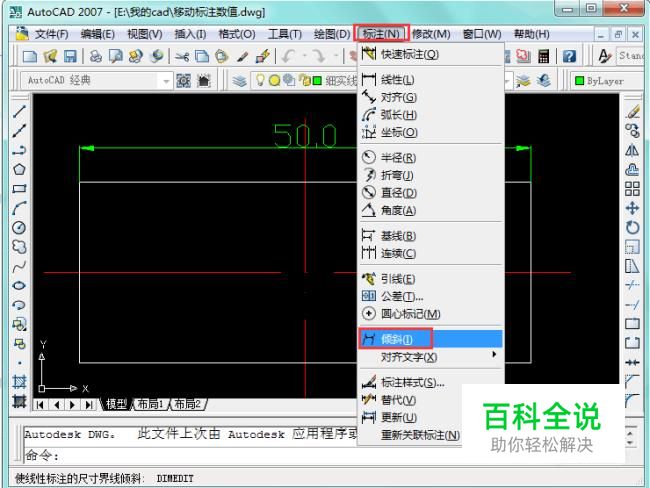

在区域上方找到“标注”选项，点击打开，在其子菜单中找到“倾斜”选项，点击打开，如图所示：
- 05

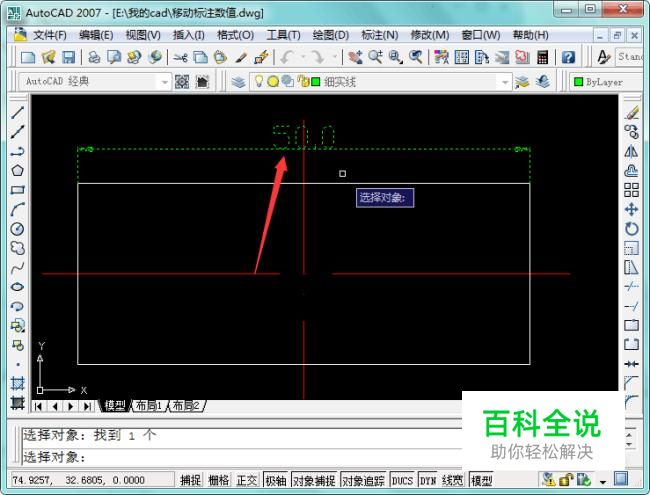

系统提示选择对象。用鼠标左键点击该尺寸线，出现如图所示的蚂蚁线，则选择对象成功，如图所示：
- 06

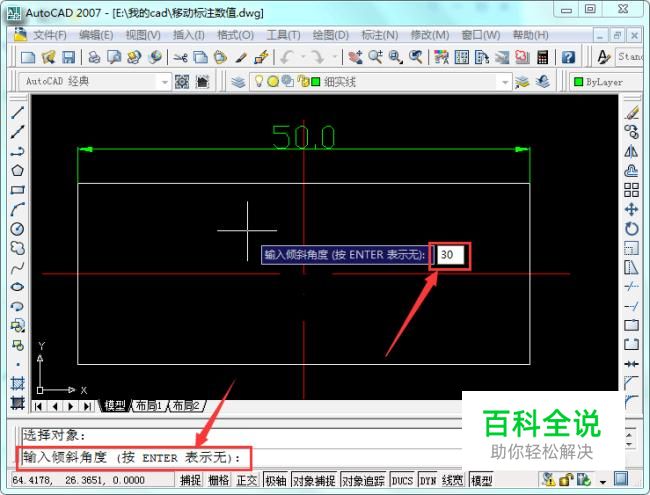

点击空格或者回车键确认选择对象。提示我们输入倾斜角度，这里输入“30”为例说明，如图所示：
- 07

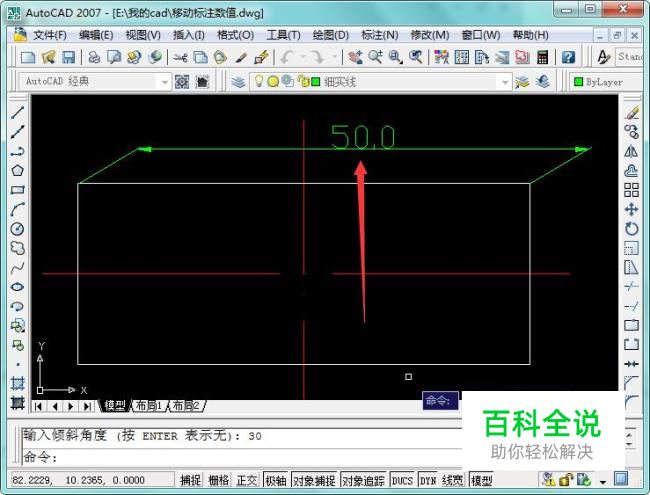

点击空格键确认，操作完成。可以看到标注上方数值已经移开中心线，如图所示：
操作方法2
- 01

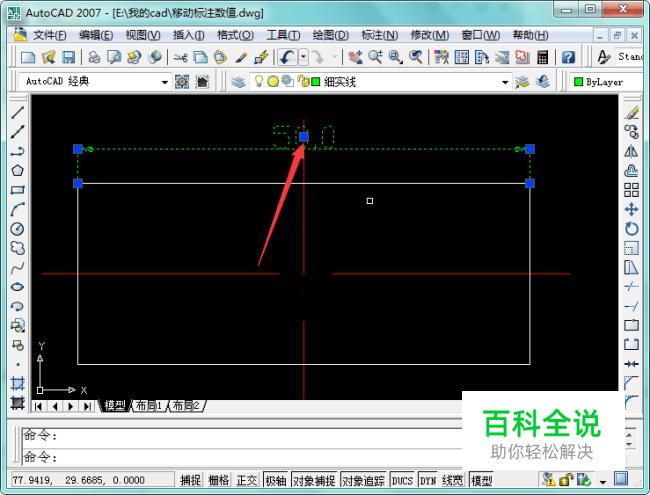

利用夹点的拉伸命令实现数值的移动。首先，点击该标注尺寸线，找到表示数值的夹点，即使图中我们箭头所指位置，如图所示：
- 02

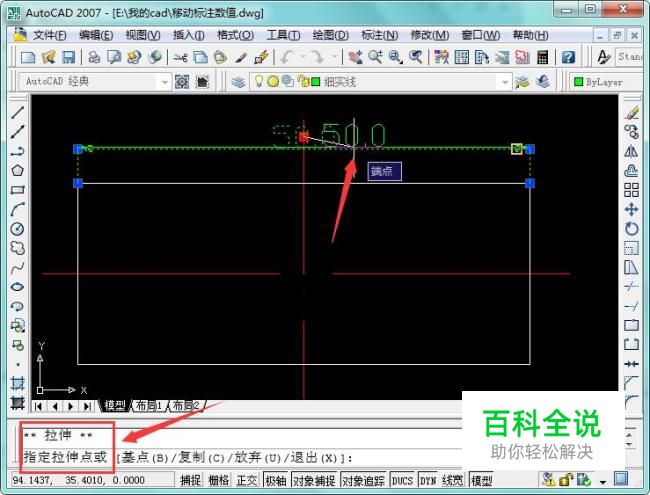

点击该夹点，执行拉伸命令，根据实际具体需要指定拉伸点，即我们需要移动的位置处，如图所示：
- 03

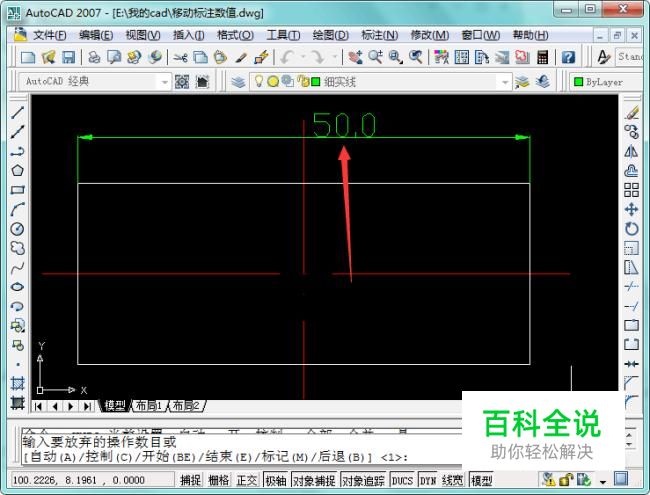

找到合适位置后，点击空格或者回车键确认位置信息，操作完成，标注上数值成功移开中心线，如图所示：
