进阶教程 教你使用CAD画三维图
进阶教程 教你使用CAD画三维图
操作方法
- 01
进阶教程 教你使用CAD画三维图 本例使用CAD2010版本(其他版本类似操作)
- 02
首先，在桌面上双击CAD2010软件图标，打开CAD软件。
- 03

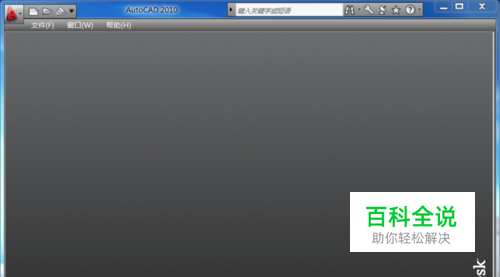

进入软件界面
- 04

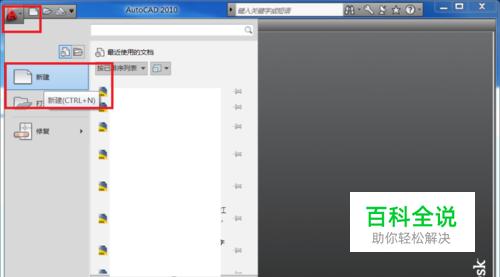

点击下图红框圈出的位置，新建一个CAD图形文件。
- 05

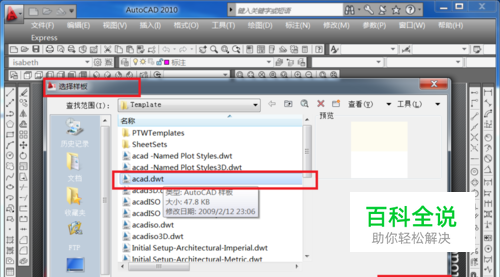

在弹出的对话框中选择一个模板。 本例选择红框框出的模板。
- 06

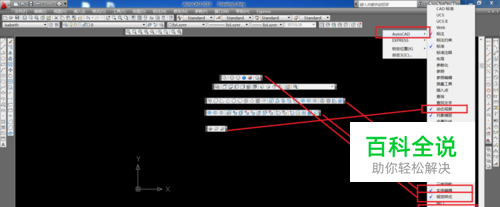

接下来我们在工具条空白的地方右击,一个一个的点击， 调出画三维图形所需要用到的工具条， 它们的图标和文字的对应关系如下图所示。 鼠标点住它们并拖到工具栏适当的位置（只要自己知道在哪里就行）。
- 07

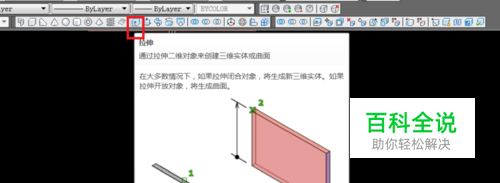

现在我们使用拉伸命令来进行一个三维制图的操作。命令图标如下图。
- 08

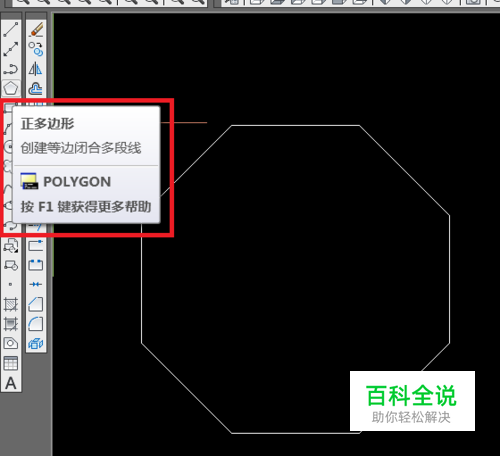

本例举例说明画一个8边形的柱体。 使用正多边形的命令任意画一个尺寸的8边形。这里不详细说明。 截图示意。红框处着重看。
- 09

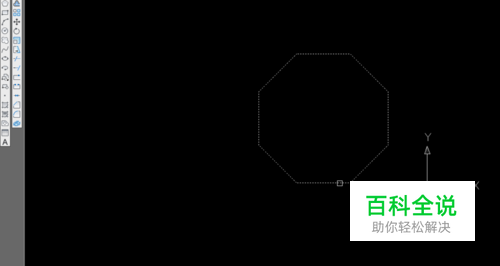

单击拉伸图标。 跟着操作提示走。 选择拉伸对象-----------点击8边形-----------右击确定， 截图红框处着重看。
- 10
指定拉伸高度。（这里输入90，尺寸单位mm） 回车确定。 截图红框处着重看。
- 11

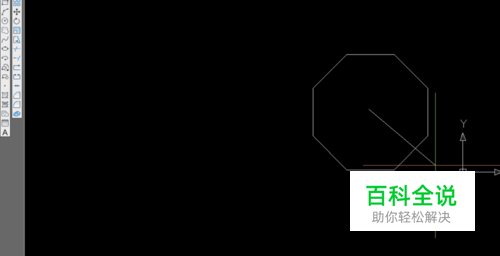

点西南等轴测。 截图红框处着重看。
- 12
点概念视觉样式。 截图红框处着重看。
- 13
这样，我们就画好了一个三维的多边柱形。 以上，谢谢观看。
