cad坐标标注XY同时标注

在cad中标注坐标时，会发现。要么只能标注x坐标，要么只能标注y坐标，并不能同时标注xy坐标，这是因为cad系统自带的坐标标注不支持xy同时标注。因此有些人在绘图标注时，只好手动的利用文字工具来输入，这给绘图时带来了不少的麻烦。就来简单的介绍下，如何通过插件功能直接实现xy坐标的同时标注，简单步骤如下：

第一步、下载cadzbbzcj工具

  • 01

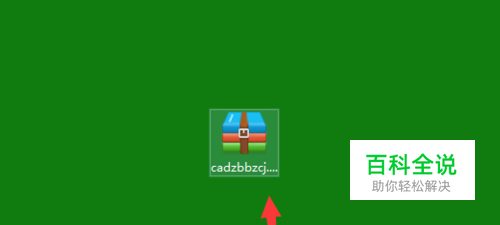

    下载一个cadzbbzcj工具。

  • 02

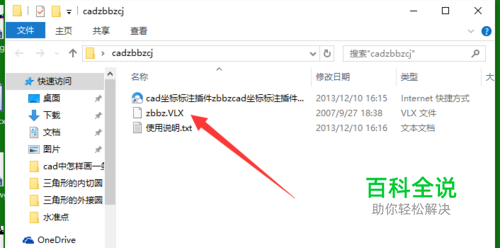

    解压，找到“zbbz.vlx”文件，复制。

  • 03

    把“zbbz.vlx”文件粘贴到cad安装文件下的“support”文件夹中。

第二步、加载cadzbbzcj程序

  • 01

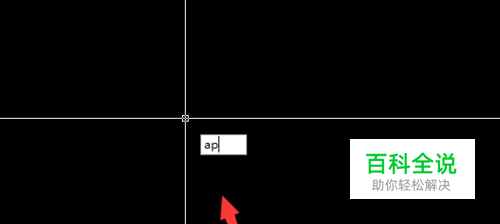

    打开cad，输入加载程序命令“ap”，回车。

  • 02

    在cad安装文件下的suport文件夹中找到“zbbz.vlx”文件，点击文件——点击加载——点击关闭，完成加载。

第三步、启用程序进行标注

  • 01

    输入坐标标注命令“zbbz”，回车。

  • 02

    选择当前坐标，确定。

  • 03

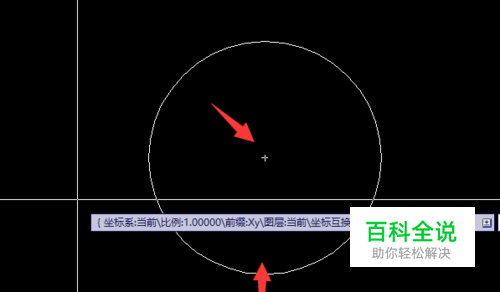

    指定要标注的点。

  • 04

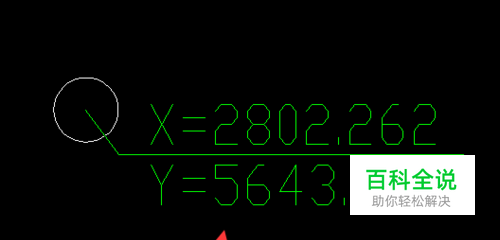

    设置好标注摆放位置，完成标注。
