如何使用staruml画用例图
staruml是一种创建uml类图，生成类图和其他类型的统一建模语言(uml)图表的工具。staruml可以绘制九款uml图，本文讲解如何绘制用例图。
操作方法
- 01

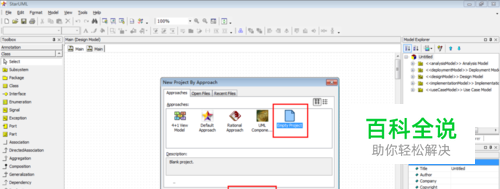

打开StarUML软件，界面如下。选择“Empty Project”，单击OK。
- 02

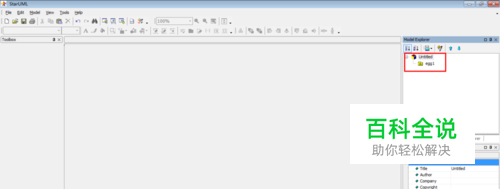

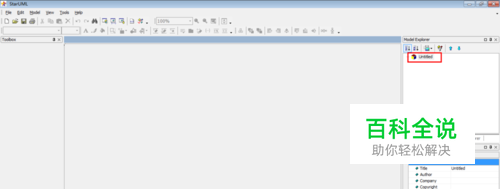

右键单击界面中的“Untitled”，选择"Add"》“Model”，命名为egg1。
- 03

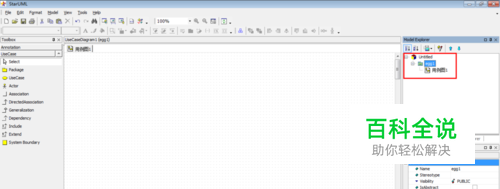

右键单击egg1，选择“Add Diagram”》“Use Case Diagram”，创建了一个用例图，命名为“用例图1”。
- 04

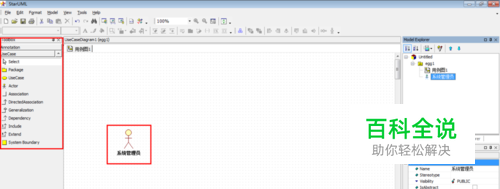

点击左边工具栏中的工具，直接在右边空白处单击即可画出相应图形，并且可以为图形命名。
- 05

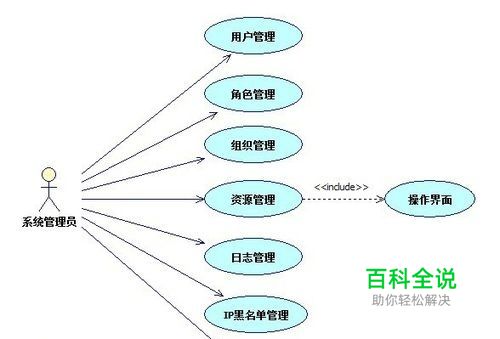

右键单击所画图形，可以设置图形的属性。下面是我画的用例图。
