CASS中展点分层绘图

一般野外采集的坐标点以日期进行命名文件，为了方便绘图作业，使用展点分层进行绘图，就是把每次野外测绘的坐标文件展绘至相应的以日期命名的图层，并层与层之间颜色不同加以区别。

操作方法

  • 01

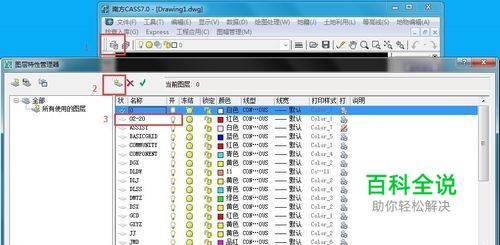

    打开CASS，点击“图层管理”--“新建图层”--重命名图层名，以坐标文件名为名“02-20” 此处，需修改图层颜色

  • 02

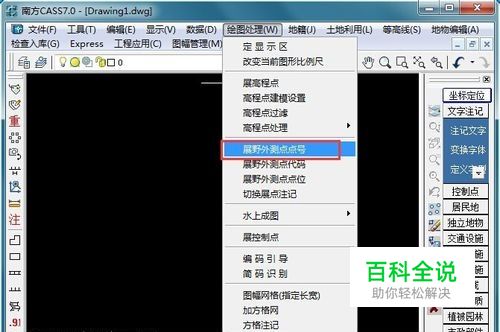

    菜单栏里点击“绘图处理”--“展野外测点点号”--选择坐标文件“02-20.dat”

  • 03

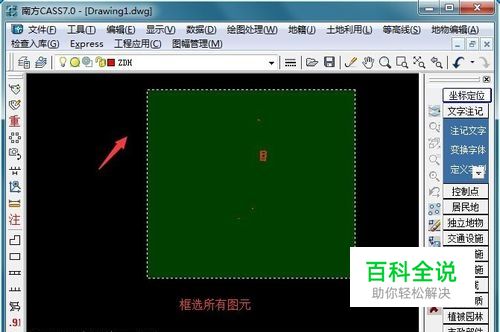

    框选所有图元

  • 04

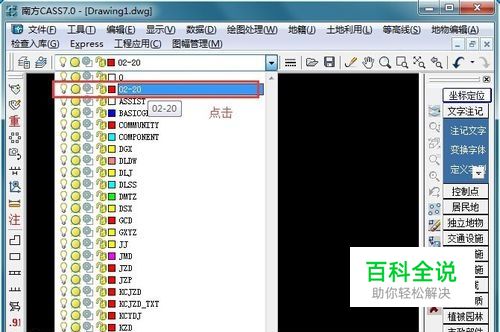

    点击对应的图层“02-20”，点击保存“02-20.dwg”

  • 05

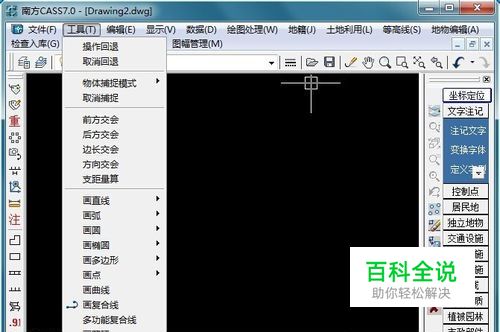

    在成图的WDG文件中，CASS菜单栏里点击“工具”--“插入图块”

  • 06

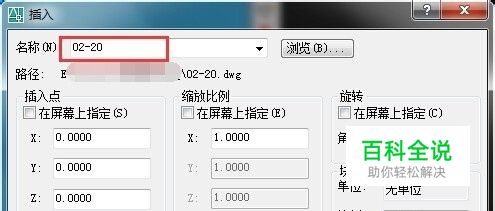

    选择展点文件（“02-20.dwg”文件），图块设置： “插入点”、“缩放比例”、“旋转”都不不勾选 “分解”：勾选

  • 07

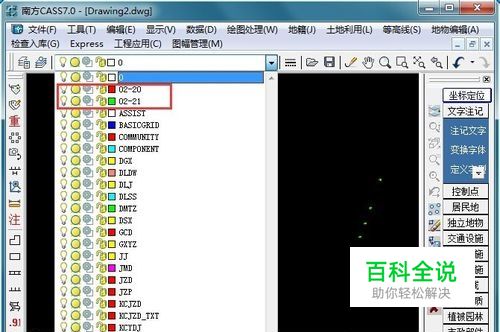

    其他时间采集的坐标文件以同样步骤进行插入。如图，效果。
