CATIA V5R21 快速入门教程

操作方法

  • 01

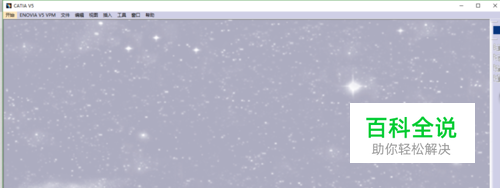

    主界面如图所示。

  • 02

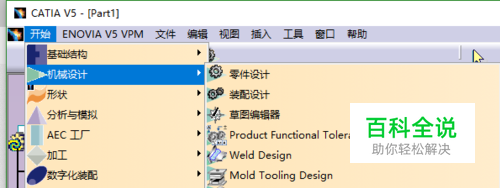

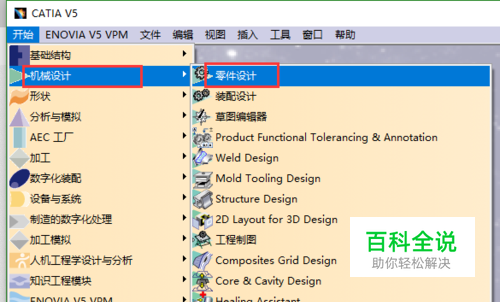

    通过菜单路径:开始>机械设计>零件设计,进行新建零件,这也是入门级要掌握的模块。

  • 03

    单击后,其右下角有提示,可以为新零件命名,单击确定,进入零件设计界面。

  • 04

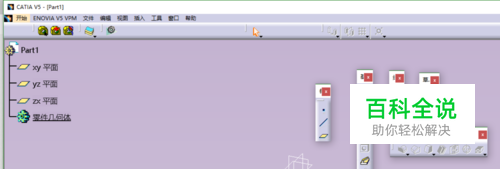

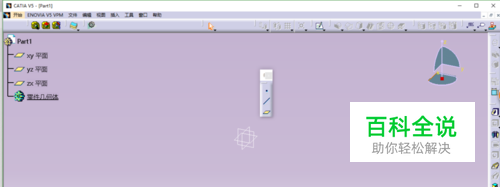

    第一次进入零件设计界面工具栏会特别整齐如下图1所示,实际可根据需要摆放在合适位置,如下图2所示,下次进入工作空间,会记住上次位置。

  • 05

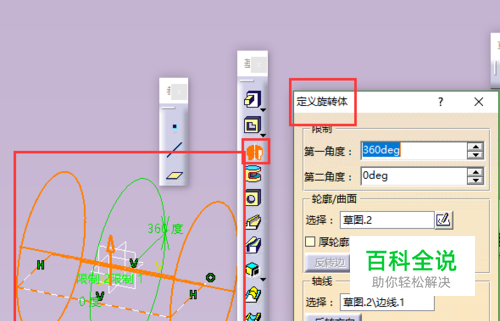

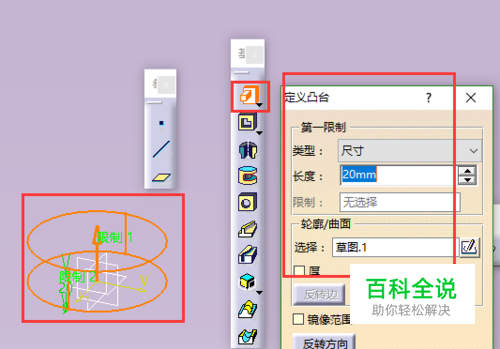

    catia实体建模即创建零件,可以想象成搭积木,用各种实体,可以添加也可以削去创建你所需的零件。附图为零件设计截面的工具栏,将鼠标悬停在上面可看相应解释。对于一个实体可通过多种方法生成,如圆柱体,可绘制矩形草图以一个轴旋转生成旋转体圆柱,可绘制圆形草图,生成凸台圆柱。如图所示两种方法都可以生成圆柱体。开玩笑说,为了达到你所需模型,用任何手段都可以。

  • 06

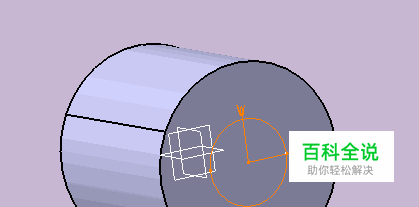

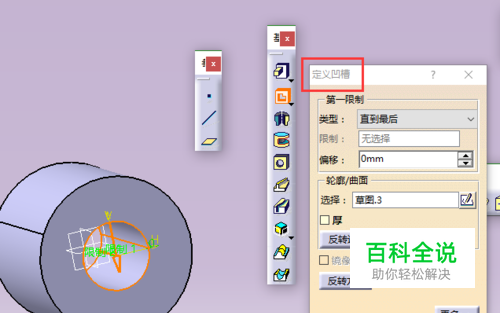

    零件设计绘制实体要现在大脑里构思如何生成实体,如空心圆柱,可先建一个圆柱,再在中间挖一个圆形截面凹槽;也可以画两个同心圆,生成圆柱体生成。

  • 07

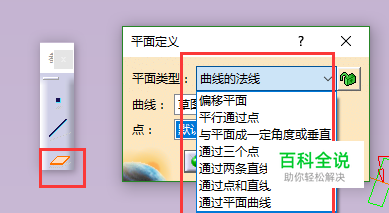

    因为篇幅及时间限制,不具体叙述,从思路上进行讲解。catia零件设计需要学好:创建平面、在相应平面上绘制所需草图、用草图按合适方法生成三维模型。 图示用来定义平面,可以看到有多种创建平面方法。

  • 08

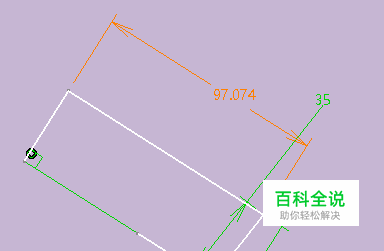

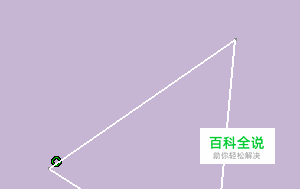

    注意:catia不像cad,在catia中用约束修改草图中圆形直径、直线长度、角度等会立即更新,生成模型的尺寸即实际尺寸,所以绘制草图可先画个大概最后约束,如图所示,详细步骤不进行叙述。

  • 09

    如果你是根据工程制图即零件的三视图等,用catia进行三维建模,难点其实是读懂三维图。读懂后,首先构思如何生成这些实体,接着一步步建模。其实catia就是那几个简单的实体生成方法(旋转体、圆柱体、倒圆角、拔模等)就可以创建出几乎所有形状实体模型。catia上手非常快,熟能生巧,会基本操作后多练就好。

  • 10

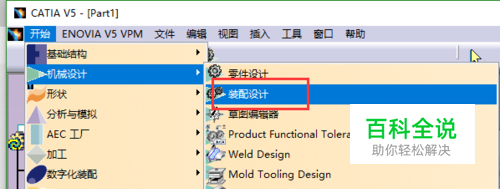

    进阶阶段,通过菜单路径:开始>机械设计>装配设计,可将零件进行组装,这里不进行介绍,可以搜集有关教程进行学习,教程获得方法可参考下面引用经验"大学生免费的软件教程获得方法"。

  • 11

    进阶阶段,通过菜单路径:开始>机械设计>工程制图,进行三维模型工程图导出,教程获得方法也可参考下面引用经验。 对于曲面造型设计及有限元分析如果没有特殊需要不需进行学习。
