AutoCAD-如何绘制函数曲线
CAD的精确控制能力和矢量作图非常厉害，Excel的数据处理能力很了不起，把两者结合起来我们就可以在CAD里画出各种各样的曲线了。这里以数学函数曲线为例。
操作方法
- 01

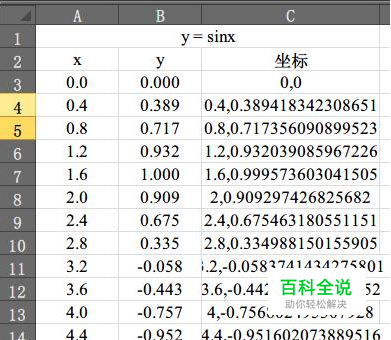

一、以三角函数y=sinx为例。 1、在A列从0开始以步长0.4（可自行调节）取若干个横坐标；在B3单元格输入“=SIN(A3)”，不包含引号，回车；在C3单元格输入“=A3&","&B3”，不包含引号，回车；同样方法填充B、C列其它单元格。
- 02

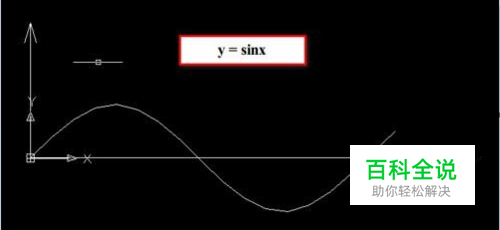

2、选中C列中的坐标值，Ctrl+C复制；在中望CAD中输入“PL”命令，回车；提示输入坐标值时Ctrl+V粘贴，回车；大功告成，同样方法可以绘制其它函数的图像。
- 03

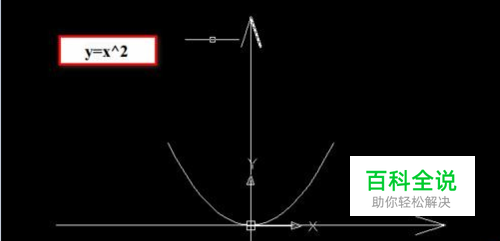

二、函数图像举例 1、y=x^2
- 04

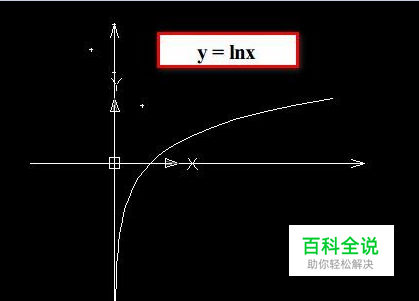

2、y=lnx
- 05

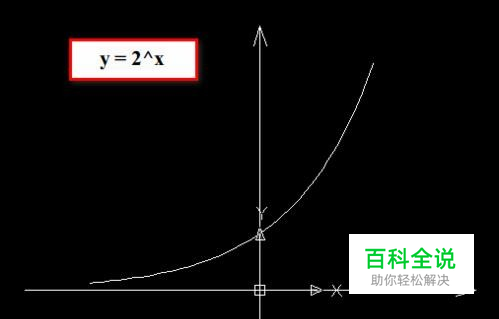

3、y=2^x
