UG的表达式怎么用
该为大家简单分享一篇UG对表达式的运用过程。
操作方法
- 01
打开UG10.0软件，双击或者右键选择打开UG10.0软件，该经验以UG10.0为例进行为例进行分析。（高版本的软件的一样方法，低版本只是界面不一样）
- 02

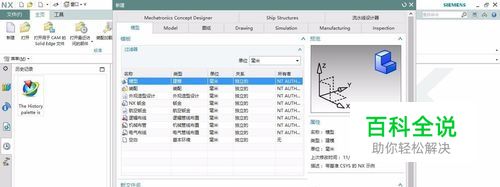

新建一个模型文件，命名为kkkk.prt，需要英文名称，然后点击确定。
- 03

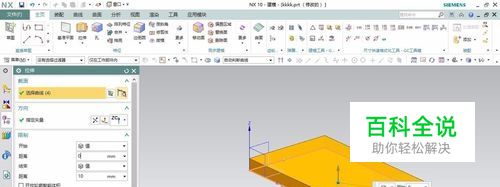

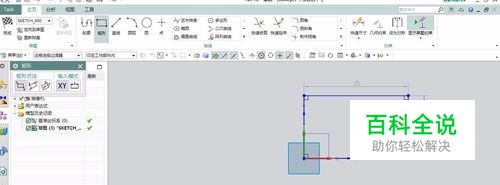

点击拉伸命令，点击绘制草图，以XY平面为草图平面，绘制一个矩形，完成后退出草图，拉伸距离为10个单位，点击确定。
- 04

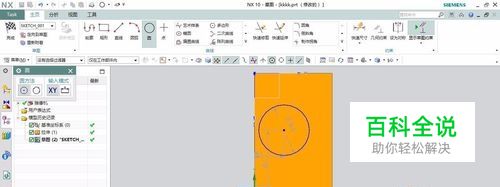

与步骤三一样，在建好的长方体上表面绘制一个圆，并拉伸。如下图所示。
- 05

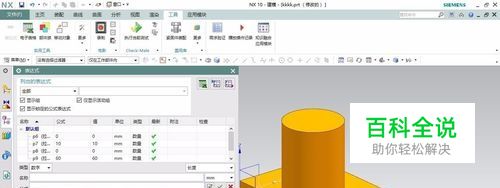

接下来就是对表达式的应用了。点击工具，点击表达式。
- 06

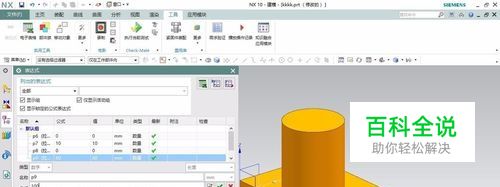

我们可以修改圆柱的高度，我们可以点击表达式界面的带有数字长度的P9,公式栏中输入将60改为100，即可改变圆柱的高度。就可以完成对表达式的运用了，这只是简单运用，更为复杂的需要自己慢慢琢磨。
- 07

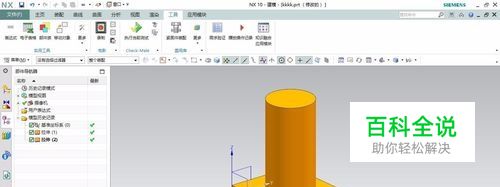

修改完毕点击确定。最终效果图如下图所示。
