CAD中怎么作伏安特性曲线
我们在做某一设备的伏安特性实验时，测得一些特殊点的数据，需要根据实测数据最后做出曲线来，通过曲线的趋势图，我们用于分析该设备的性能，在CAD中做这种曲线非常容易。
操作方法
- 01

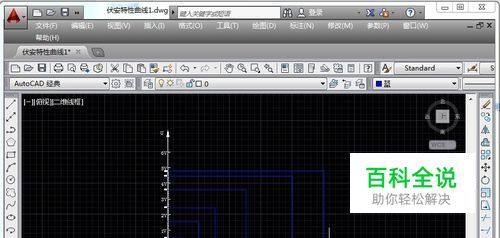

横轴为电流I值，每个单位为1A，总电流为10A，纵轴为电压U值，一个大格为1V，总电压为6V，每个大格分10个小格，每小格为0.1V，这个是根据测量的估值实际需要来设定的
- 02
然后在测量时根据实际数值，加的电流值来对应所测的电压值交叉处为我们需要的连接点
- 03
现在为了更清楚表现特殊连接点，我们先设置一下点的样式，以便看得清楚一些，先把颜色设置成红色，然后在命令行输入DDPTYPE
- 04

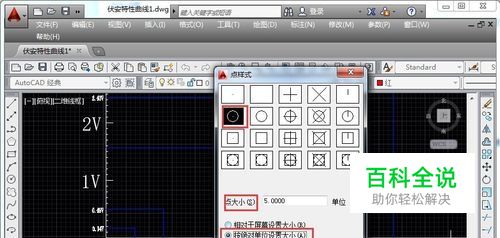

弹出点的样式对话框，在这个对话框中，可以设置点的形状及大小，我在此选圆形，突显一下，要稍微大一些的
- 05

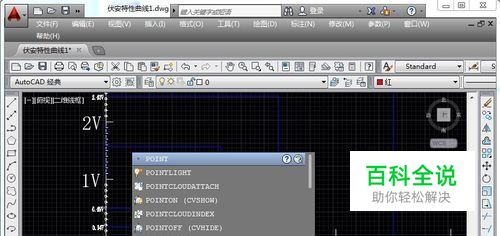

然后输入点的命令
- 06
依次点刚才交叉处，然后这些红点就都显现出来了
- 07
然后我们用边线连起来，直线连时，看起来给折线似的，不光滑
- 08

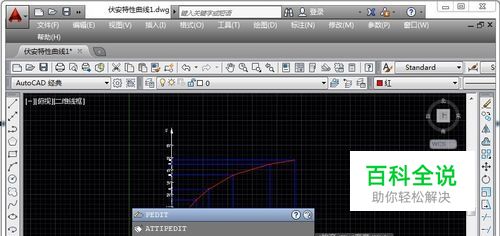

现在我们修正一下，执行PEDITA命令
- 09

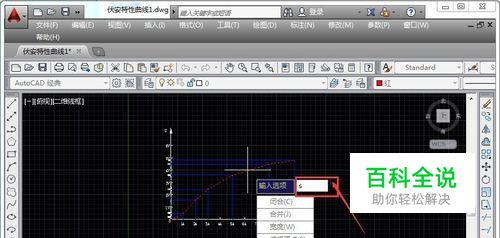

选择弹出来的子菜单选项样条曲线S，然后回车
- 10

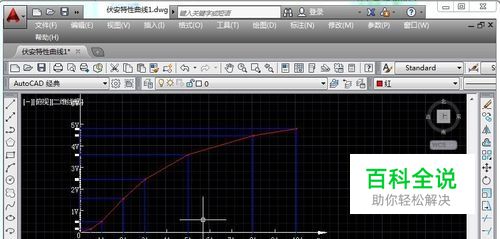

我们就得出了光滑曲线，然后再把多余的线去掉，形成最终的某一设备的伏安特性曲线图
