ug如何绘制高质量的三角曲面
介绍下三角曲面的处理方法。
操作方法
- 01

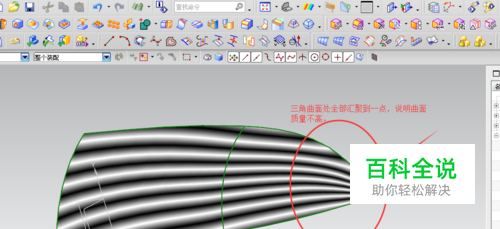

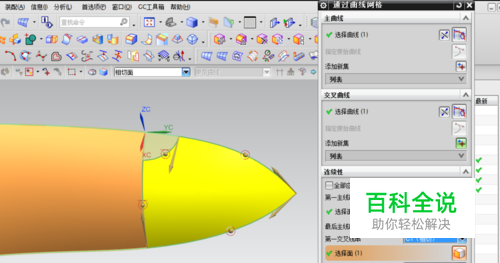

可以看出直接通过网格曲面命令绘制的三角形曲面反射效果不佳,尖点处反射全部汇聚到一点。
- 02

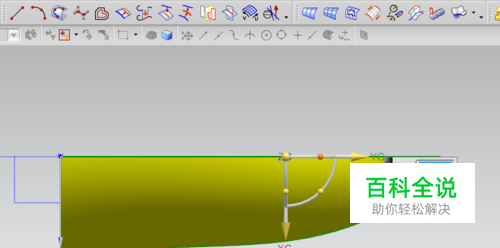

下面来处理这个三角面,首先插入绝对坐标系。
- 03

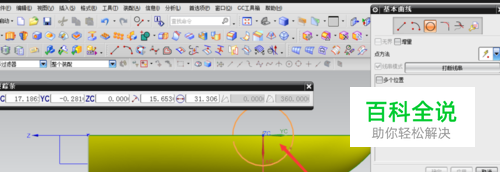

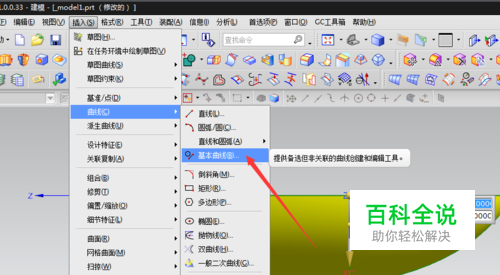

绘制空间曲线,用来投影分割三角曲面。
- 04

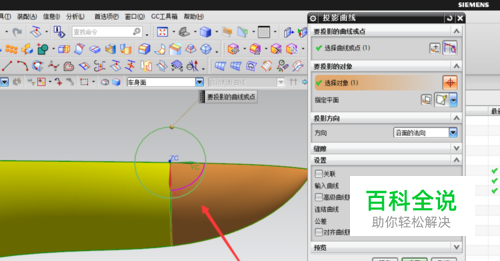

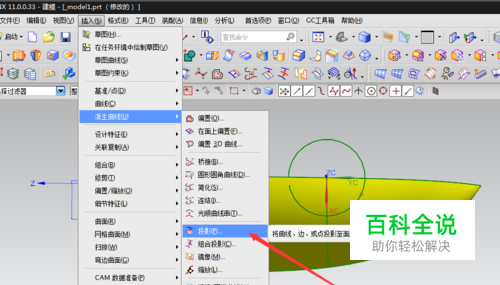

将绘制的曲面投影到曲面上。
- 05

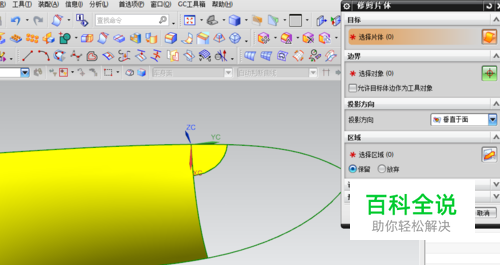

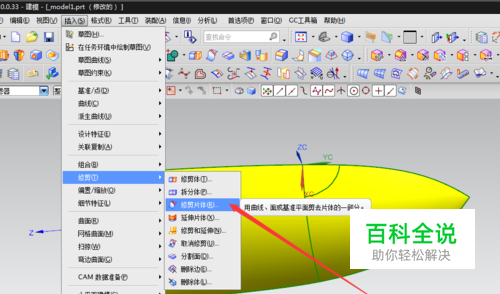

修剪片体将面质量不高处修剪掉。
- 06
修剪完成。修剪后再次变成4边面。
- 07

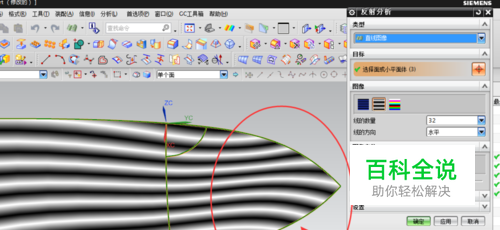

再次运用网格曲面绘制网格曲面,这时可以看出反射效果明显比之前好。
