用UBNT无线网桥中继模式AP-Repeater做无线运营
近年来,针对农村或者偏远地区的农村无线宽带覆盖需求越来越多,做为无线宽带运营行业的领导者,UBNT 的 airMAX 无线运营方案无疑是目前最佳的选择,所以在本教程中我们将教大家利用 UBNT 公司的 airMAX 室外无线网桥来做室外的无线宽带网络覆盖。相关机型大家可以搜索一下。
通常在室外覆盖工程中,我们往往因为设备发射距离不够、中间存在遮挡、或者出于快速组网目的而需要用到UBNT airMAX 无线网桥的无线中继功能,所以在本贴中我们将会为大家介绍一下 的这一实用功能,这有点类似于UBNT UniFi AP 的 无线上链(Wirless Uplink)扩展家庭网络的覆盖范围一样。
操作方法
- 01

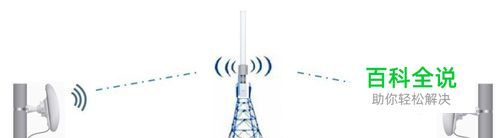

在中继配置中,我们可以做 一次中继(一个中继 AP)
- 02

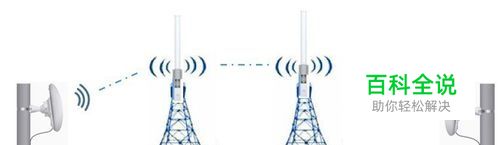

或者 多次中继(多个中继 AP)
- 03
请先注意以下事项: 1. A点也必需设置为 AP-Repeater 模式; 2. 每经过一次中继带宽会减半,所以不建议多次中继; 3. 理论上如果不考虑带宽的话,中继方式可以无限往下延伸; 4. AP中继需要考虑天线角度是否能够满足所有发射接收点的位置,比如示意图中中继点C如果选用了小角度的定向天线就没办法兼顾到 AB 两点了,实际选用前建议先参考天线波束图; 5. 做 AP 中继时只能使用 WEP 的加密方式, WEP 加密为软件加密,会消耗一定的带宽资源(无线速率最大只能到 MCS-13); 6. 所有参与中继配置的设备建议先升级到相同的最新版本固件,并恢复到出厂设置再进行配置; 7. 远距通讯配置会有不可控因素,建议先在本地将两台设备都配置,确认连通后再移到基站上安装。
- 04
中继设定支持和两种 * 自动模式时比较简单,只需要将参加中继的 AP 设定除 IP 地址不同外,所有参数都设为一样即可(同样的 工作模式、SSID、中心频率、信道宽度、加密方式。。。),这样所有一样参数的 AP ,只要在其中一个中继点的覆盖范围之内,都可以自动参与到中继活动中来。这种方式广泛应用于野外快速组网,如高速救援、矿井应急通讯、野外作战等。 * 手动模式时除上像自动模式一样设定一样的参数外,还需要在 WDS 对等点(Peers)中相互填入参与中继 AP的 WLAN MAC 地址,只有将 WLAN MAC 地址加为对等点的 AP 才可以互联,避免其他设备接入。我们推荐采用手动模式进行配置。
- 05
手动设定: (在此之前假设您已经将所有设备升级到了相同的最新版固件,并复位到出厂设置)手动设定是相对需要一定规划的布署方式,但是对网络连接品质较有保障,所以通常来说我们建议用户选用该方式布署。在该布署中需要设置相同的信道(Frequency, MHz)、频宽(Channel Width)以及 无线安全设定, 如果要做多台中继,相邻的两台 AP 一定要在 WDS 对等(Peer)中填入彼此的 WLAN MAC 地址。
- 06

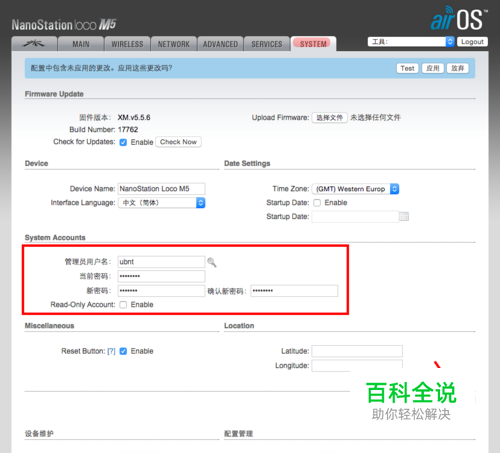

以下为 手动设定 详细操作步骤:1. 为安全起见,进入设备管理平台,首先应该进入到 SYSTEM 页面下在 系统帐户(System Accounts) 中按 钥匙 图标修改用户名和密码 (这一点非常重要,我们所有的教程中即使没有提到也建议所有用户对所有设备做此操作,本教程中不再重复此操作,但请用户自行执行)。完成后点击 更改 ,但先不要应用。
- 07

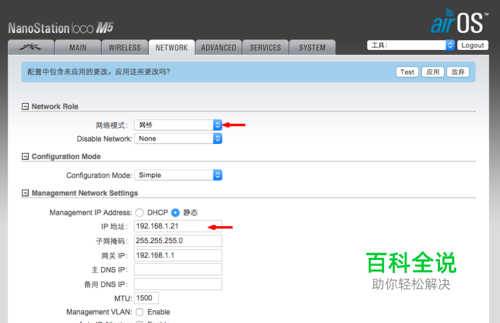

2. 切换到 NETWORKS 页面,确认 网络模式 为 网桥,并将默认的 管理 IP 地址修改掉,完成后点击 更改 ,但先不要应用。
- 08

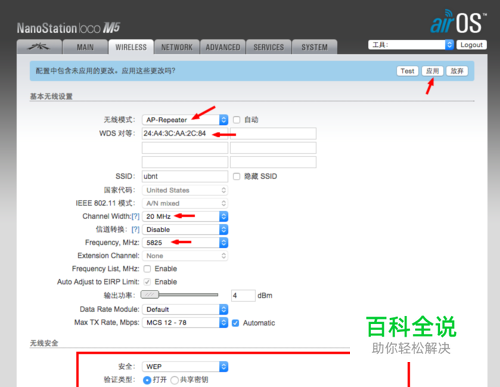

3. 切换到 WIRELESS 页面,选择 AP-Reapeater 模式,并在 WDS 对等(WDS Peers)里面填上要中继连接 AP 的 WLAN MAC 地址(如果有多台接收站需要中继需要都填入)、选择信道(Frequency, MHz)、频宽(Channel Width)以及 无线安全设定, 最后点击 更改 和 应用 完成一个中继点的设置: 注意: 有多台中继/接收站时需要将它们的 WLAN MAC 地址都填入。
- 09

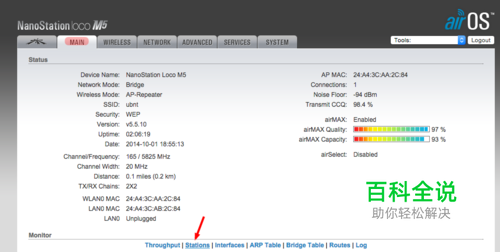

4. 如果有多台 AP 做相互中继备份或者多跳中继时需要重复上述步骤即可, 但请注意要为设备设定不一样的 IP 地址。如此即完成一个手动中继的设置。 此时将两台 AP 的天线相互对准就会自动互连了,我们可以在相互的 MAIN 页面中查看连接状态:
- 10
自动设定: 相比手动设定,自动设定更为简单快捷,设置上除在自动设定中的那些要求外,只需要在模式后面勾选 自动(Auto)并设置 相同的 SSID 即可。
- 11

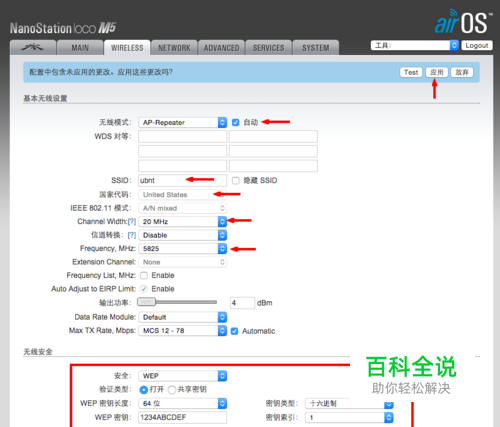

以下为 自动设定 详细操作方法: 1. 同手动设定一样,先修改默认的用户名及密码,并在 NETWORKS 中修改 IP 地址; 2. 然后再来到 WIRELESS 页面,选择 无线模式为 AP-中继 (AP-Repeater),选择您所在地的国家代码中国、填入 SSID、 信道宽度、频率、以及选择安全为 WEP、填入十六进制的密码。然后点击 更改 修改,最后点击最上面的 应用 保存全部修改(这里只做基本设定,如需其他设置也可以进行设置后再保存)
- 12
3. 这样就完成了一个自动中继点的配置,理论上只要您的配置没有问题,这台 AP 就即可以接收同样设置的无线 AP 信号, 也可以做为无线信号发射器给别的接收端提供无线网络信号了。也就是说,只要这一台通电后,旁边的设备不管是设置成 AP-Repeater 模式还是 Station 模式,只要是 SSID、 信道宽度、频率、加密方式、以及密码一样就能相互连接了。
- 13
4. 如果有多个中继点需要设置的话,则只需要重复上述步骤 1-2 即可。同样我们也可以在 MAIN 页面中查看关联的 Station 状态。
- 14

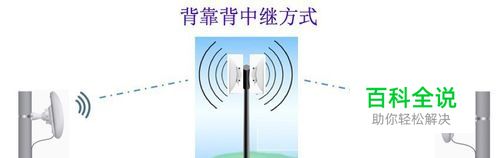

后记: 最后顺便提一下,由于往往会有 带宽减半 和 天线角度 的问题而无法满足我们的需求,我们也可以考虑用两个网桥在中继点做背靠背部署来实现,这样做不会影响到带宽,也只需要考虑下一跳的角度,我们可以在性能上得到最大程度上的满足。此处我们仅画出示意图供各位参考,因为他们的配置与普通 AP+Staion 的配置方式是一模一样的(AP <--->Station=AP <---> Station)。
- 15
最后,记住我们前面的 ABC 连接图,任何一个 airMAX 室外网桥都可以支持:A, B, C 都是 AP-Repeater 的布署, 但是需要保证 A 和 C 直接不能直接连接,否则环路。A, B 是 station, C 是 AP-Repeater 的布署。A,B 是 station, C 是 AP 的布署。
