ArcGIS进行地理配准:[2]利用已知控制点

在ArcGIS中,为一幅栅格图添加空间参考信息的方式之一就是进行地理配准。我们根据操作方式不同,又将地理配准分为两类。下面详细地介绍一下地理配准的第二种方法:使用已知的控制点进行配准。

操作方法

  • 01

    首先添加待校正的栅格图,如图1。这是一幅中国地图。

  • 02

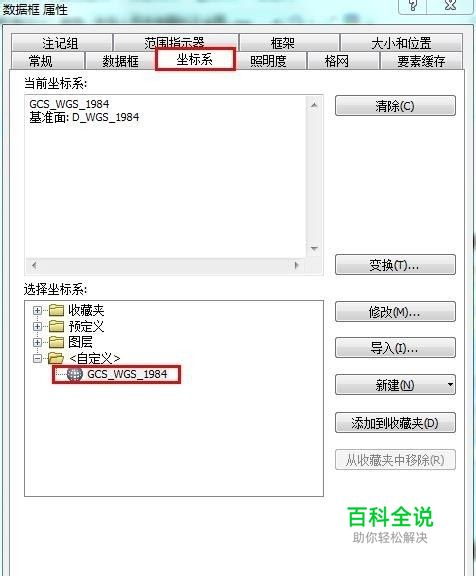

    然后给这个图层的设置坐标系。而这个坐标系的设置则是根据我们已知的控制点的坐标系来确定,这里我们设置为GCS_WGS1984。具体过程可以参考本人以前的经验。设置的截图为图2。

  • 03

    然后在地理配准工具条上点击“添加控制点”,同时在栅格图上寻找控制点。在控制点上先点左键,再点右键,这样就弹出一个选择框,如图3。这里的“输入X和Y”,是针对投影坐标系的控制点,而“输入经度和纬度的DMS”,则是针对地理坐标系。这里选择“输入经度和纬度的DMS”。

  • 04

    在弹出的“输入坐标DMS”中,要注意的是要选择“东”和“北”,如图4。然后输入正确的经纬度坐标值。

  • 05

    如图5,这是我输入完7个点后的一个链接表,而下面“变换”则随着点数的增加,也有了多个选项。对应的不同选项,也会有不同的变换结果。

  • 06

    这个校正图也可以保存,具体过程参照上一条经验。
