Keil如何软件仿真调试
在Keil编写好的代码,通过编译后,下载到单片机。我们只能看到两种结果:第一实验成功,展现出我们想要的效果;第二实验不成功,什么效果都没有看到。失败的原因是什么,通过硬件测试,我们无法看到代码在单片机内部里面如何运行、变量是如何传递、变量的变化情况等等。Keil软件里面是提供了软件仿真调试功能。下面由我带领大家来认识一下软件仿真。
操作方法
- 01

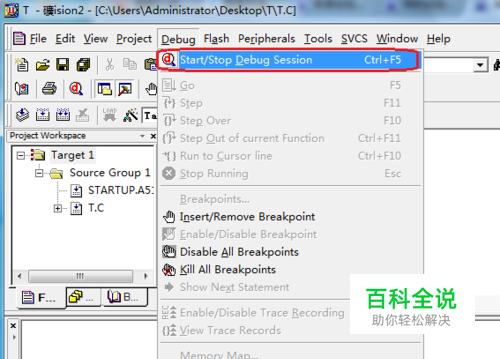

第一步:确认写好的程序能通过编译。然后点击“Debug”→"Start/Stop Debug Session"进入调试模式。如下图操作所示:
- 02

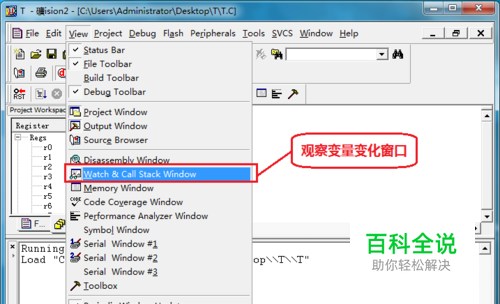

第二步:调出观察窗口(用来设置要观察变量的设置窗口);点击“View”→"Watch&Call Stack Window"。如下图操所示:
- 03

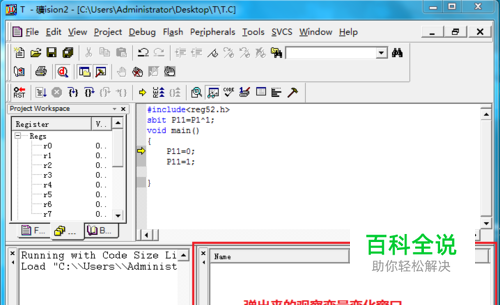

第三步:弹出的“Watch “窗口,如下图所示:
- 04

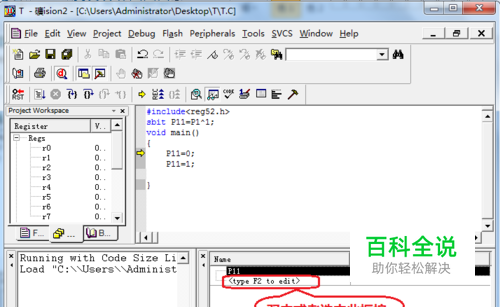

第四步:在弹出的”Watch“窗口中设置要要观察的变量,点击”Watch#1“→双击"type F2 to edit"→输入要观察的变量名,在这里我要观察的是P11,具体操作如下:
- 05

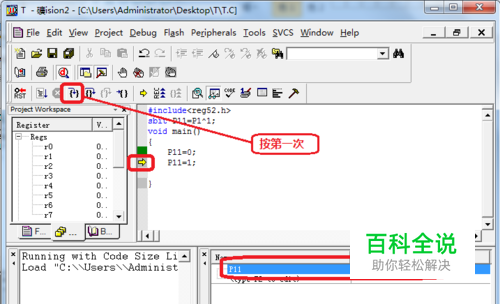

第五步:点击”单步调试“按钮,点击一次,同时观察”Watch“窗口P11变量的变化情况。如下图所示:
- 06

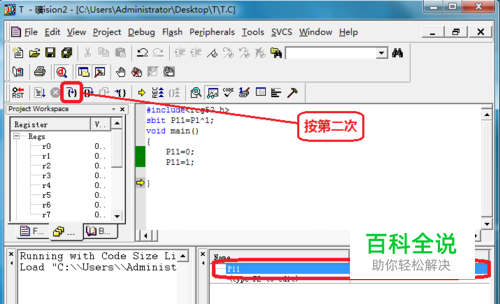

第六步:再一次点击”单步调试“按钮。同时观察”Watch“窗口P11变量的变化情况。如下图所示:
