catia v5如何进行装配设计装配零部件?
用catia设计好零件三维图后,经常需要创建装配体,将零件装配成部件。这时会用到软件的装配设计,下面具体介绍装配界面的工具栏的作用及如何进行装配。
掌握了工具栏作用很容易上手。
操作方法
- 01

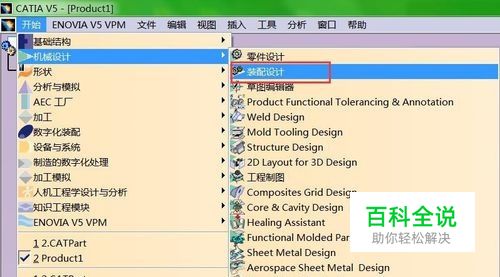

首先通过菜单路径:开始>机械设计>装配设计,打开装配设计界面
- 02

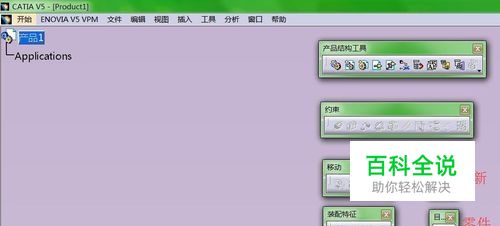

打开装配设计界面如图,主要用到图示【产品结构工具】、【约束】、【移动】、【装配特征】、【测量】、【更新】、【零件目录】工具栏。
- 03

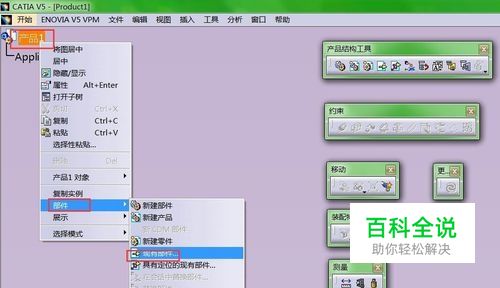

导入零部件 通过【产品结构工具栏】中【部件】或【零件】导入部件或零件,其中部件指的是装配体,一般选择【部件】即可已包含零件;还可以通过图示在文件树上单击鼠标右键,选择【现有部件】。记住无论哪种方法都要先点击图形树【产品1】再导入。
- 04

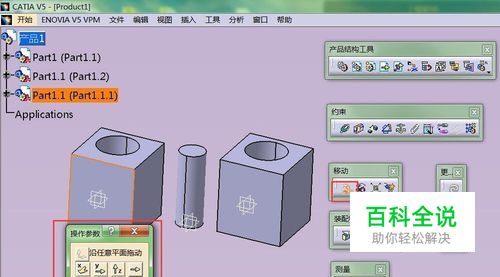

移动零部件 通过【移动】工具栏中【操作】,可打开【操作参数】对话框,上面有多种移动方式,可以单击尝试一下效果
- 05

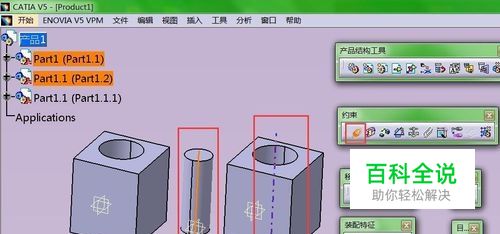

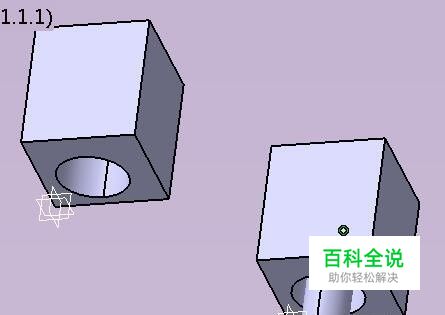

零部件的约束 通过【约束】工具栏可方便实现零部件位置定义,如图演示了【相合】,约束完成装配体并没有立即更新,接着单击【更新】即可,可发现圆柱体和圆柱凹槽轴线重合,可尝试【接触约束】、【角度约束】、【距离约束】等,最后不要忘记单击【更新】
- 06

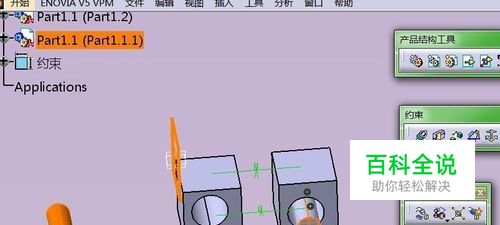

装配特征的使用 下有【对称】按钮,可实现对称,对于对称的装配体就不用导入多个零部件并约束了
- 07

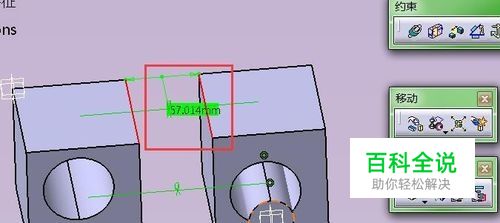

测量 可以通过【测量】测量线、平面等间距离、夹角等信息,方便定义约束
- 08

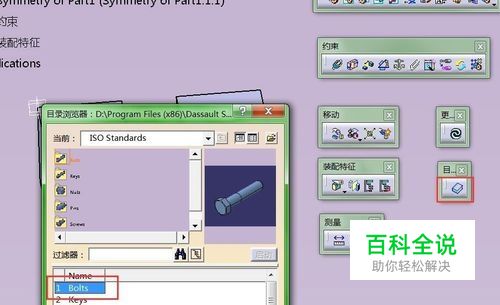

目录零件的使用 【目录】下自带螺栓、螺母、键等标准件或非标准件零件模型,可以找到需要的直接导入,不需自己绘制
