如何用CAD画苹果logo
闲着无事,用cad画了一个苹果,数值什么的也不是很精确,画法也很简单,仅供娱乐,欢迎大家来讨论
操作方法
- 01

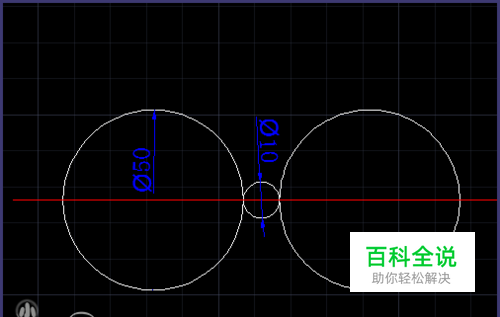

先画三个圆,圆心在同一条直线上,如图所示直径分别是50,10,50 PS:红色的为辅助线
- 02

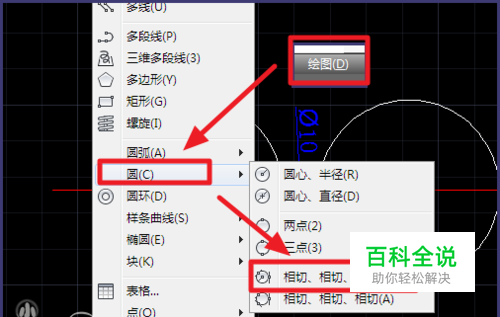

使用菜单栏上【绘图】-【圆】-【相切,相切,半径】命令画一个直径为80的圆
- 03
与两个直径为50的圆相切
- 04

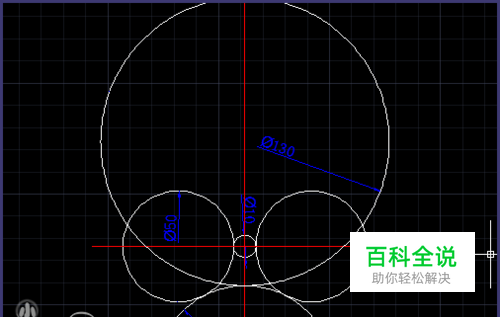

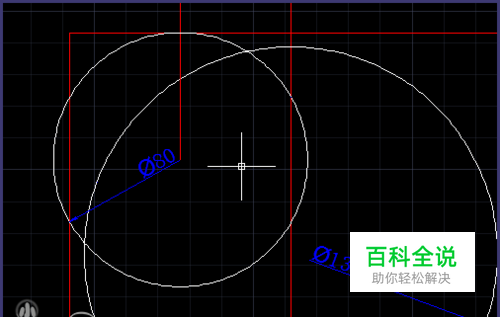

然后再用一个直径为130的圆与直径为80的圆相切,直径为80,10和130的圆圆心在一条直线上
- 05

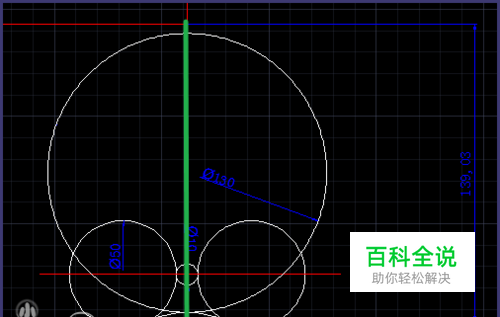

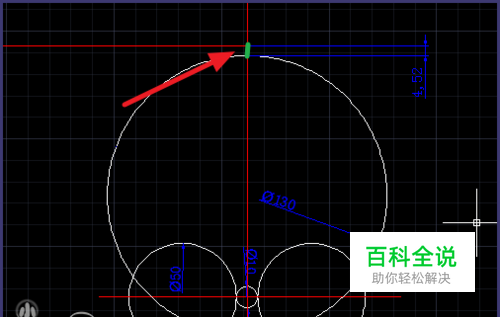

接着做两条辅助线,使图中两条绿色的线段相等
- 06
然后按图中绿色的线段
- 07

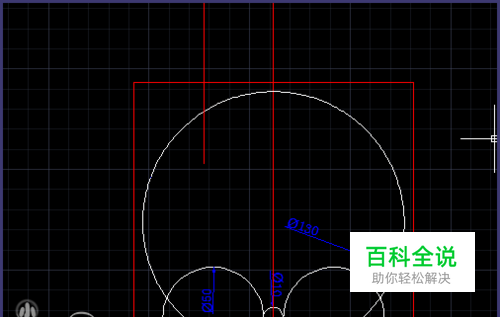

做一个正方形的辅助线
- 08

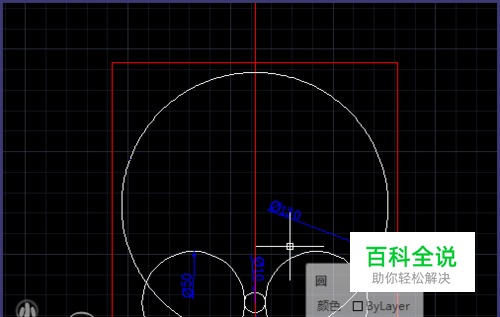

如图所示,在四分之一处再画一条辅助线
- 09
画一个直径为80的圆和上面的辅助线相切
- 10

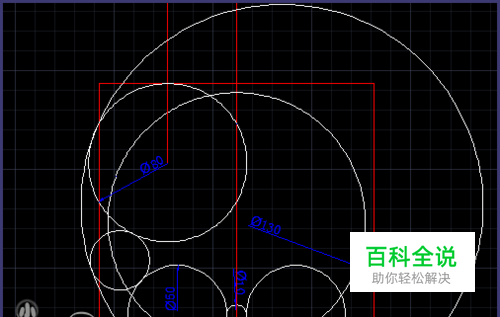

然后画一个与直径为80的圆和直径为50的圆相切的直径为30的圆,然后再画一个与直径为80,30,50圆都相切的圆
- 11

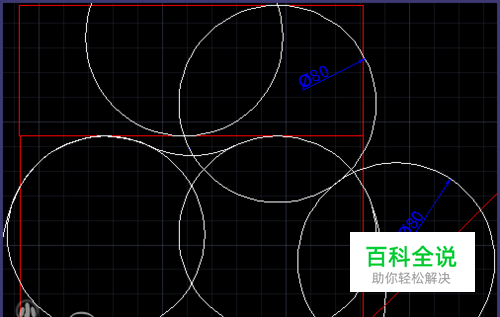

上方直径为80的圆做镜像,然后画一个与它两都相切的直径也为80的圆
- 12

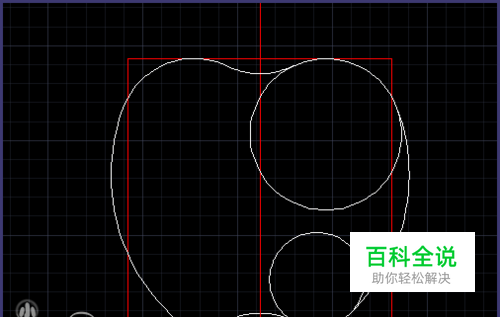

用【修剪】命令去除多余的线段
- 13

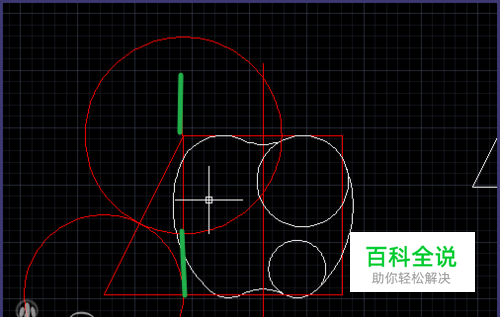

如图画一条绿色线段,直角三角形一条直角边为另一条的一半
- 14

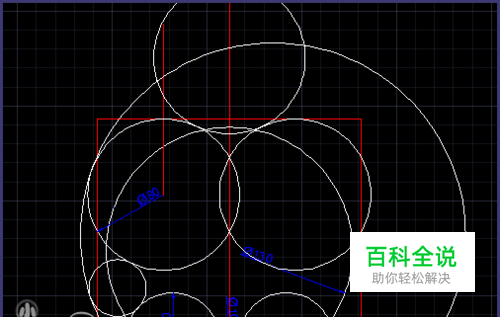

补全辅助线,画一个直径为80的圆与最上面的辅助线相切,通过下面直径为50圆的圆心做一条45度的辅助线,画一个直径20的圆,然后与圆80和圆20相切,画一个直径为80的圆
- 15

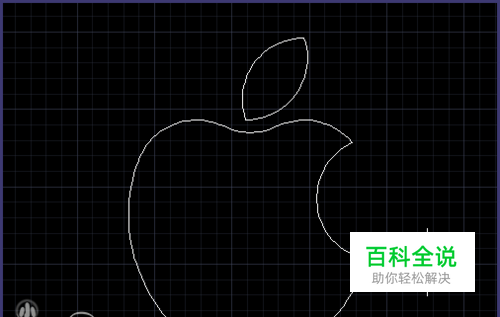

修剪掉多余的线条就完成了
