matlab中封闭图形的填充

Matlab中对封闭图形进行填充，可以起到突出部分区域的作用，可以利用fill、area、patch这三个函数来完成。

操作方法

  • 01

    这几个函数的基本调用方法： fill(x,y,c); patch(x,y,c); area(x,y); c表示颜色。

  • 02

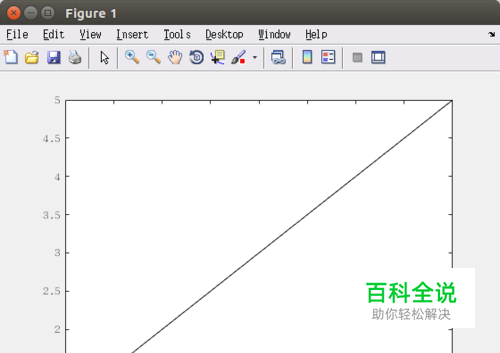

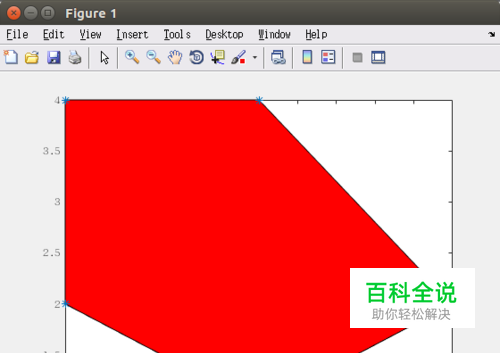

    首先来看fill，来一个图形： figure; plot([1 5],[1,5],'k'); 填充区域成红色： fill([3 2 2 3 4],[1 2 4 4 2],'r'); hold on; plot([3 2 2 3 4],[1 2 4 4 2],'*');

  • 03

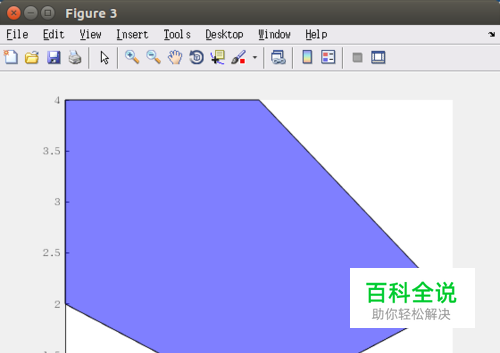

    使用patch时的效果与fill相同，但patch还可以指定透明度： figure; patch([3 2 2 3 4],[1 2 4 4 2],'b','FaceAlpha',0.5);

  • 04

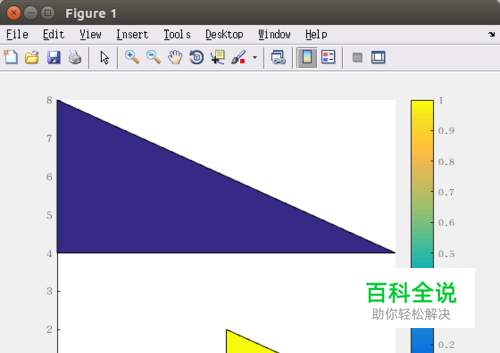

    使用patch还可以生成多个封闭图形，并对其进行颜色填充： x = [2 5; 2 5; 8 8];y = [4 0; 8 2; 4 0];c = [0; 1];figurepatch(x,y,c)colorbar

  • 05

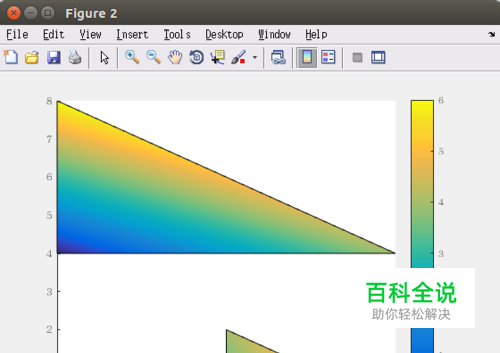

    patch中还可以对图形进行不同颜色填充： x = [2 5; 2 5; 8 8]; y = [4 0; 8 2; 4 0]; c = [0 3; 6 4; 4 6]; figure patch(x,y,c) colorbar

  • 06

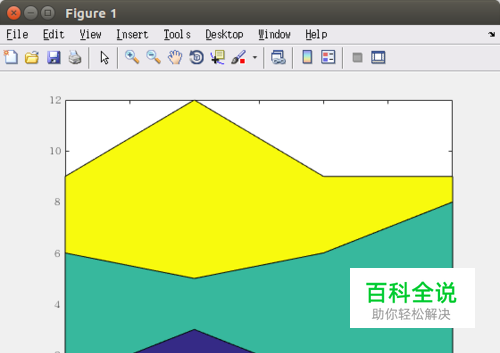

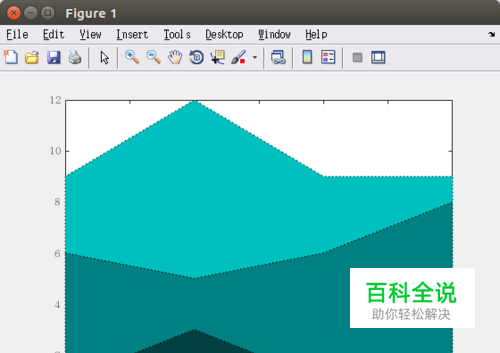

    area中颜色填充： Y = [1, 5, 3;     3, 2, 7;     1, 5, 3;     2, 6, 1]; figurearea(Y) 对列数据进行填充。 同时还可以制定线型和填充颜色。 Y = [1, 5, 3;     3, 2, 7;     1, 5, 3;     2, 6, 1];h = area(Y,'LineStyle',':'); h(1).FaceColor = [0 0.25 0.25];h(2).FaceColor = [0 0.5 0.5];h(3).FaceColor = [0 0.75 0.75];
