CASS系列：[1]地形图生成三维模型

一般来说，大家测量所得的坐标高程数据都需要展到CASS里面，用来计算工程量等，那么，今天我给大家分享一下简单的，把地形成三维模式观看的办法，用于最直观的视图观看。

一、常规数据输入

  • 01

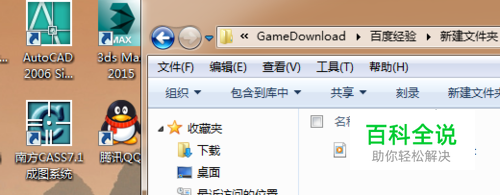

    首先，你需要一个CASS，把坐标转换成CASS所需要的dat格式的数据文件

  • 02

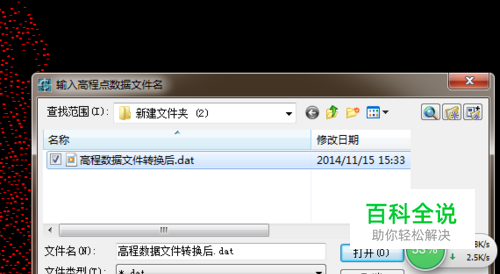

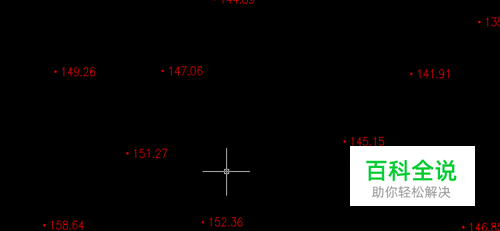

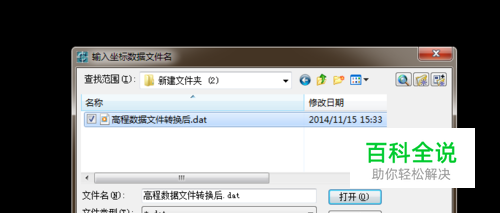

    接着，数据导入，一般有两种输入方式，高程点和点号，这个一般看需要来定。

二、等高线法

  • 01

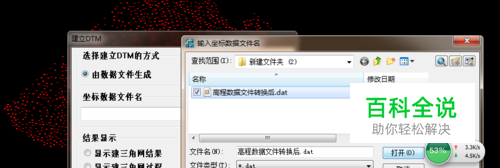

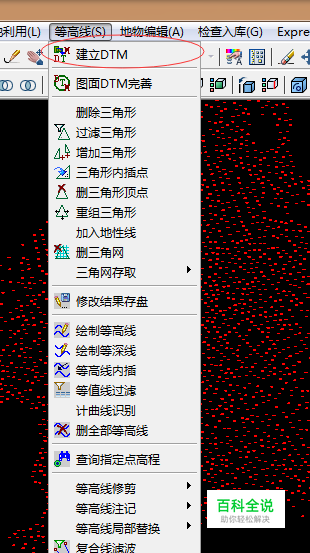

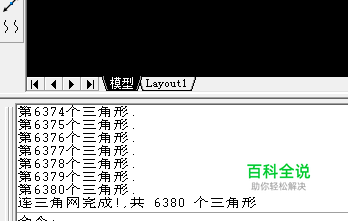

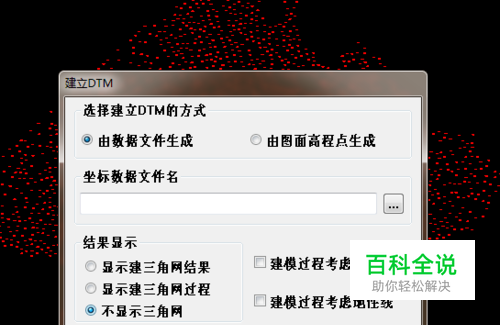

    建立DTM，生成三角网文件，这个一般是等高线用，个人习惯不显示三角网，或者显示之后冻结三角网的图层，

  • 02

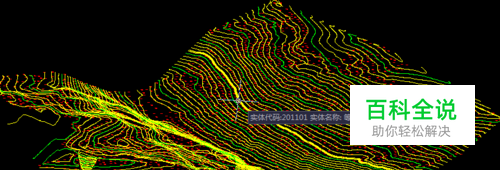

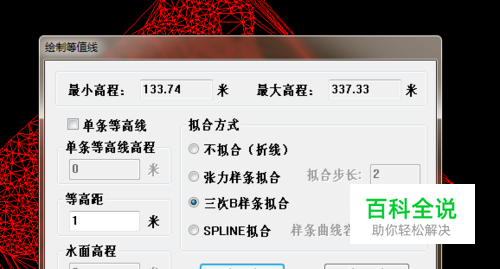

    第二部，生成等高线，等高线间距看情况而定。

三、模型法

  • 01

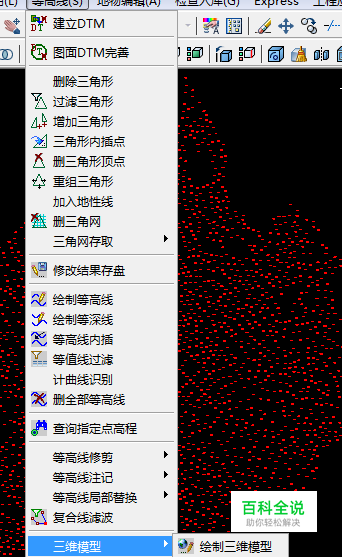

    这个方法就是就是生成三维曲面，网格形式的，一般网格间距根据情况而定

  • 02

    输入乘高程系数，个人一般选择1.0，也就是系统默认的， 输入网格间距，一般地形图越大，网格间距越大，为了生成的时候不卡死机。

  • 03

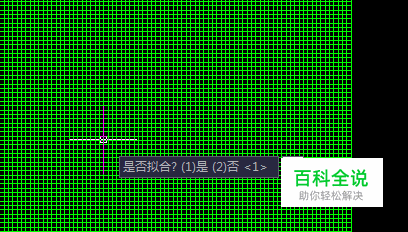

    是否拟合，一般选择是，即默认1.

  • 04

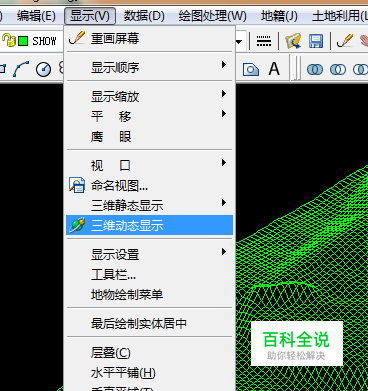

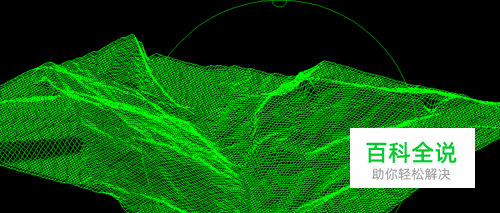

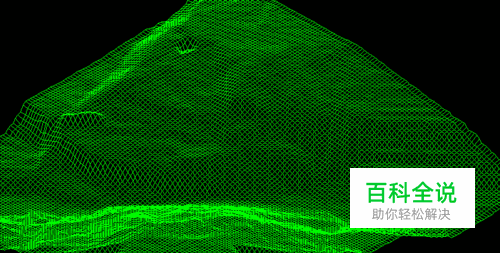

    然后就成图了，跨越用三维动态观察器查看。

    四、附两张个人的作品，供大家参考

    • 01

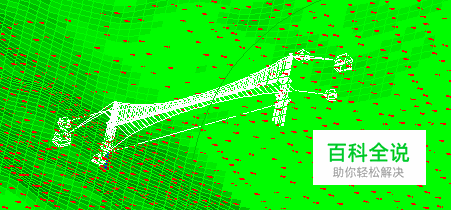

      悬索桥的样式和施工场地地形图结合，目前施工场地的样式正在细化中。
