UG10.0教程:[50]UG10.0图层移动的使用技巧

图层移动是使用图层来管理零件的一种方法,其目的是使用绘图界面更加简洁;无论设计什么样的零件,为了达到最终的设计效果,在设计的过程中都会创建一些辅助的设计特征,在零件设计完成后,这些辅助的特征又不能删除,此时使用图层移动对来其进行管理是最好的做法;欢迎学习参考;下图为图层移动菜单框;

操作方法

  • 01

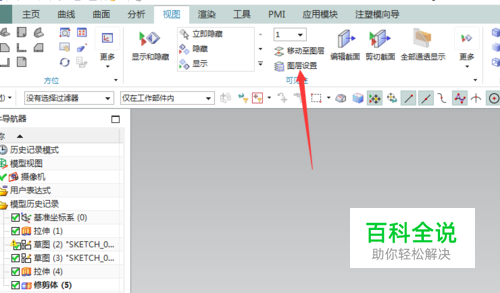

    图层命令位于视图菜单下,在初始的UG绘图界面中,是看不到图层工具的,必须从主菜单切换到视图菜单下;

  • 02

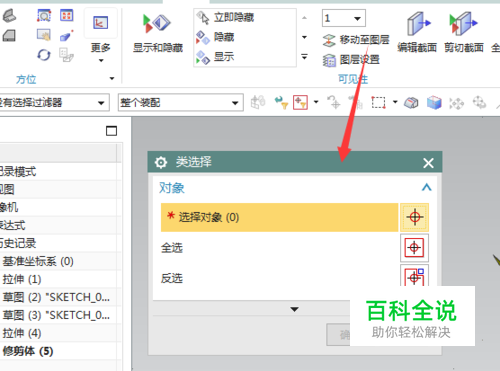

    点了图层移动命令后,其会弹出选择对话框;

  • 03

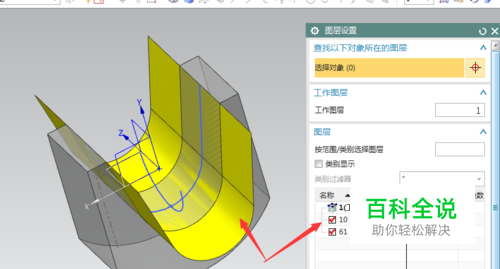

    选择下图的曲面,(在对零件执行移动图层时,尽量归类,比如曲线、点、曲面、基准等,都各自放一层,方便管理)

  • 04

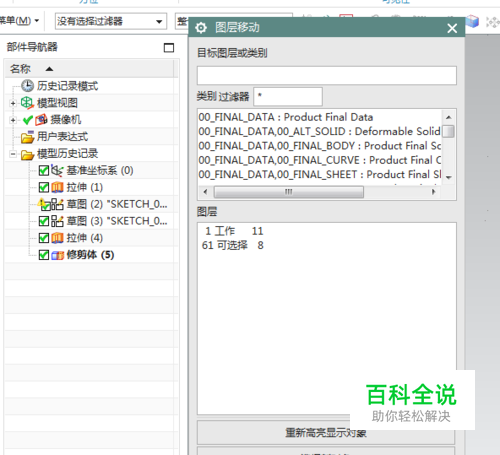

    选择完成后,点确定,此时就弹出了图层对话框;

  • 05

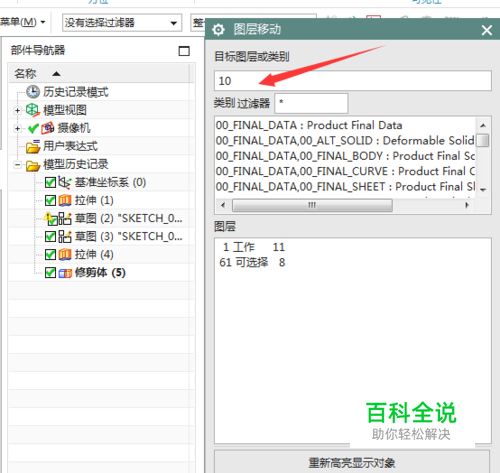

    在第一栏指定层的数字;(UG中共有1-256层,设计师可以自由选择图层)

  • 06

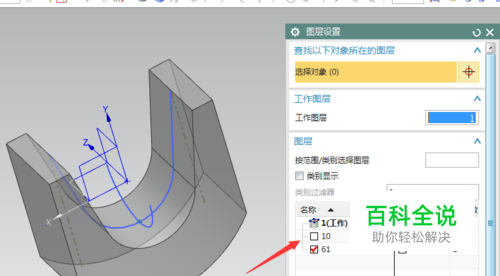

    在执行图层移动后,其曲面就自动隐藏了,如需要其显示,可以单击图层管理,把其打开即可,如图2;

  • 07

    使用心德: 图层移动的操作是简单的,但你必须要有清晰的绘图思路才行,不然你移动的图层也是乱乱的,尽量为图层创建自己的设计规范,比如张10层是放什么、第11层放什么等等。
