如何区分SATA与PATA、IDE接口的硬盘及接口转接

电脑用久了有时会发现自己的电脑硬盘大小不够用或硬盘出现故障发出异常的声音,这时我们会考虑到给电脑更换一个质量较好点的硬盘。但是在换硬盘前我们一定要弄清楚自己电脑的主板类型,尤其看一下主板的硬盘接口是SATA类型还是PATA类型,即IDE接口。一般现在主流的主板接口都是SATA的了。

一、PATA接口

  • 01

    PATA硬盘叫做并行ATA硬盘(parellel ATA),它所是用一根四芯的电源线和一根80芯的数据线与主板相连接,由于数据是并列传输所以它的传输速率受到并行限制,故总体传输率较低。

  • 02

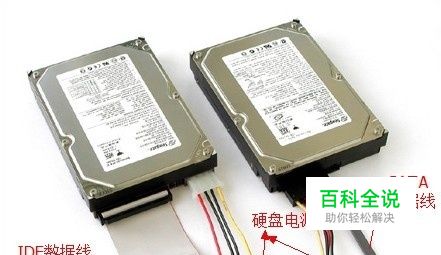

    下图左侧为IDE接口硬盘,右侧为SATA接口硬盘

  • 03

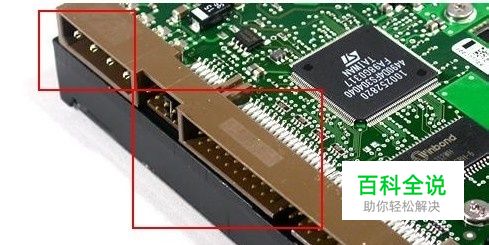

    接口放大图如下

二、SATA接口

  • 01

    SATA硬盘,即SATA(Serial ATA)又被称为串口硬盘,数据传输速度较好,散热性能较好 。SATA硬盘与PATA硬盘从外观上看虽然差不多,但主要的区别在于连接线上。

  • 02

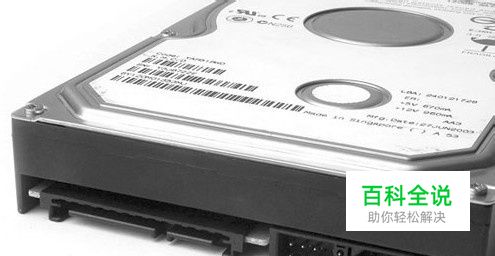

    电源线:SATA硬盘需要多种电压所以总体输入电源线要有15个针脚(如下图)。然而PATA硬盘使用是D型4针电源接口,故有些SATA硬盘除为了兼容IDE硬盘接口还提供了传统IDE硬盘使用的D型4针电源接口。

  • 03

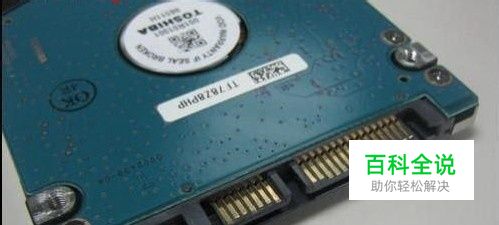

    数据线:SATA数据线具有7个针脚,线宽较窄;然而IDE数据线由于设置了主从盘跳线的原因故数据线较为宽大,一眼就能分辨出两者接口的不同。

三、IDE与SATA接口相互转换

  • 01

    可以通过IDE、SATA转接线达到二者接口的相互转换

  • 02

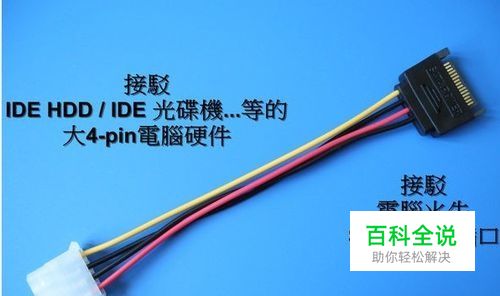

    上图左侧为PATA电源线接口,右侧为SATA电源线接口,可完成电源线的转换

  • 03

    数据线的转换亦有类似的转换线,可以根据需要自行选择。
