CAD如何画虚线

想要使用CAD画虚线，如何画呢？下面给大家讲解CAD如何画虚线，两种方法

操作方法

  • 01

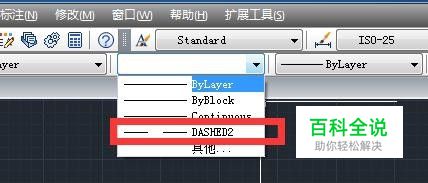

    打开CAD，将当前线型更换成虚线

  • 02

    使用绘制直线功能，这样生成的直线就是虚线了

    方法/步骤2

    • 01

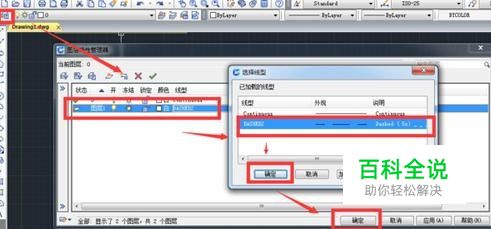

      建立一个虚线图层，打开图层管理器，点新建图层，将线型选择成虚线，然后绘制之前，把该图层置为当前，如图所示
