思科模拟器:[7]如何搭建web环境
思科模拟器是网络工程师经常使用的网络实验模拟软件,它可以很快捷的模拟网络中的各种设备(交换机、路由器、台式电脑、笔记本电脑、服务器、网络云),搭建各种网络环境,模拟网络拓扑结构等。学习了天使之前的几个,现在可以慢慢加深难度,这一篇天使分享的是在思科模拟器中搭建WEB环境。
操作方法
- 01

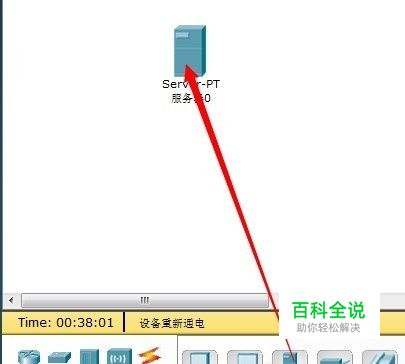

打开Cisco Packet Tracer,点击【终端设备】,选择第三个图标服务器,按住鼠标左键拖动到工作区。这里还有很多类型的设备,其它类型的天使以后慢慢和大家讲解。
- 02

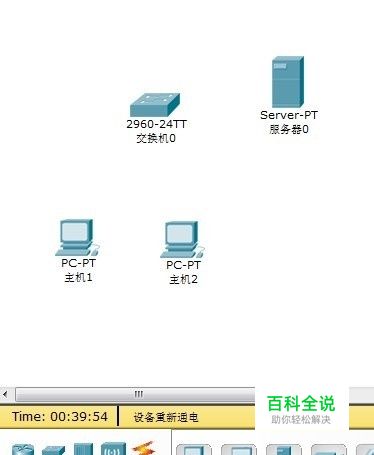

点击【终端设备】,拖动两台电脑,一个2960交换价到工作界面中,我们要实现的功能是,通过两台PC机,访问在服务器上的WEB网页
- 03

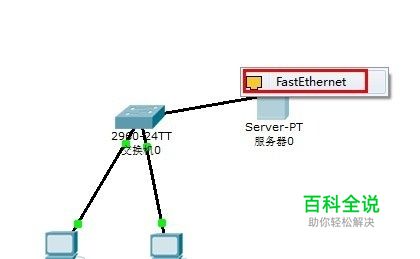

依次用直通线连接PC机和交换机,交换机和服务器的快速以太网端口
- 04

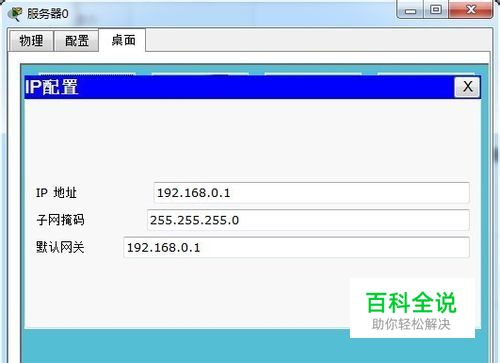

局域网里面有了服务器,我们就不需要设置每一台电脑的IP地址了,打开服务器的属性窗口,设置IP地址为:192.168.0.1
- 05

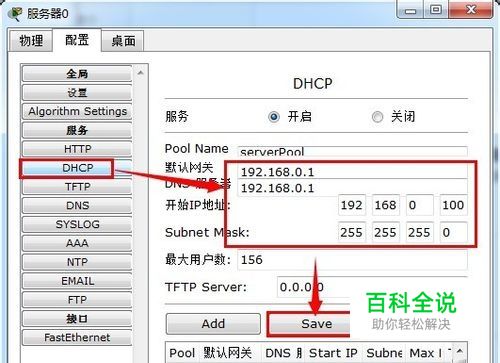

切换到【配置】选择卡,设置默认网关和DNS服务器地址为本台服务器的地址:192.168.0.1,并设置DHCP地址池范围,如图所示,点击保存
- 06

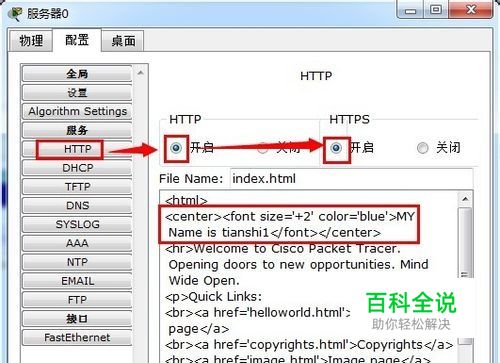

选择【HTTP】菜单,开启HTTP和HTTPS功能,index.html页面就是我们开始访问显示的页面,我们可以自己修改网页上的内容,但是暂时不支持中文,我们输入英文
- 07

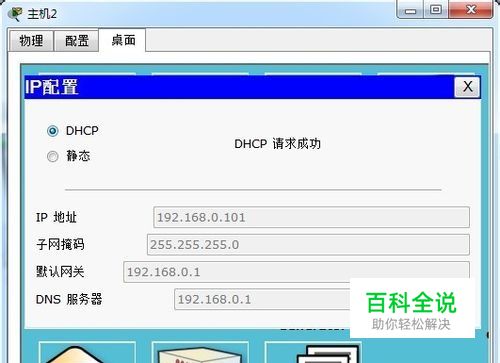

点击主机2,打开属性窗口,在IP配置里面,选择DHCP自动获取IP,可以看见获取到了一个192.168.0.101的有效IP
- 08

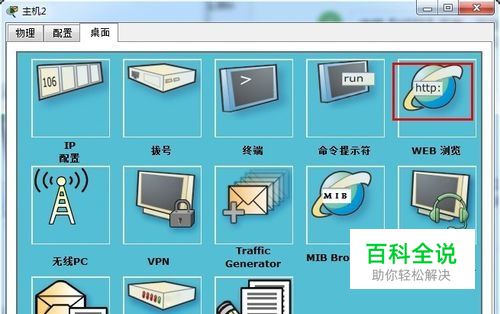

打开主机2的WEB浏览器,思科模拟器中自带很多功能,VPN拨号、WEB浏览器、无线PC、邮件、FTP等功能
- 09

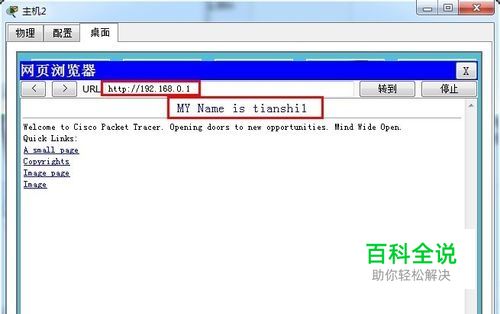

在浏览器地址栏输入:http://192.168.0.1,也就是我们局域网中服务器的IP地址,可以打开如图所示我们在服务器上修改过的Web界面。到此,说明服务器Web环境搭建成功
