如何使用Altium Designer画原理图库
设计过硬件电路的人都知道Altium Designer是一款很常用的硬件电路设计软件。但是当原理图库中没有我们需要的芯片的时候应该如何自己制作呢？下面将给大家分享原理图库的做法。
操作方法
- 01

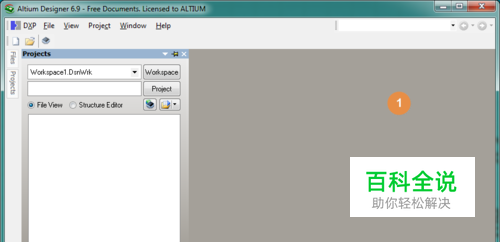

首先打开软件，界面如图。
- 02

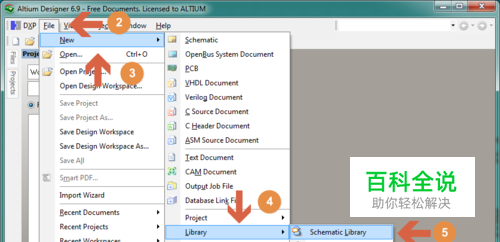

然后选择File->New->Library->Schematic Library，建立一个原理图库文件。
- 03
点击后，界面如图所示。
- 04

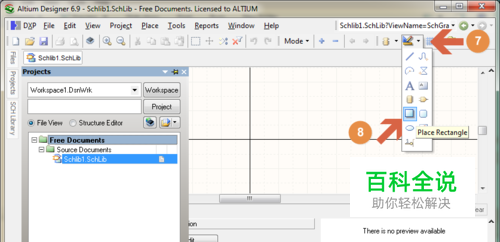

选择如图所示的位置，选中Place Rectangle 画一个矩形。
- 05

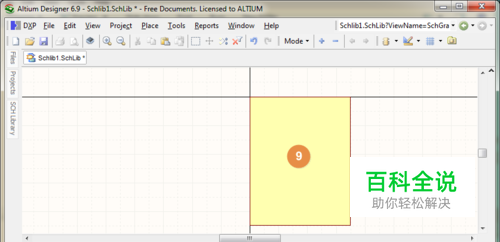

矩形在院里图中代表芯片的对应关系，并不是其实际形状，大小根据需要进行调整。
- 06

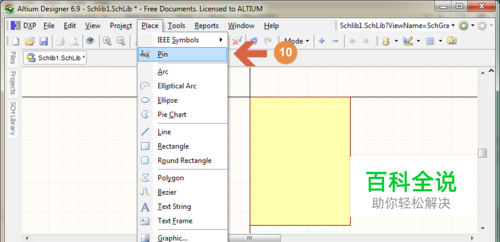

接下来选择工具栏中的Place->Pin,为原理图添加引脚。
- 07

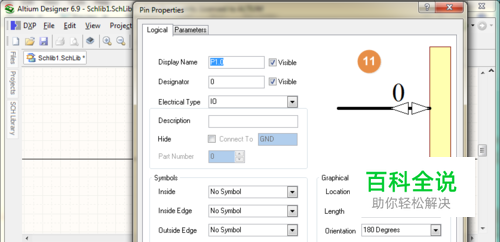

按Tab键可以对引脚的特性进行设置，包括编号、名称及属性等。
- 08

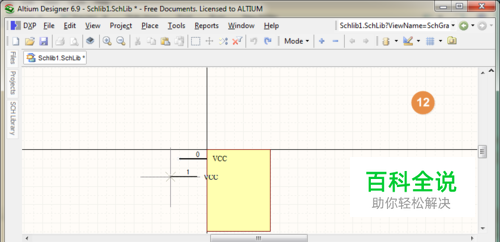

然后将引脚放到画好的矩形上，注意引脚的名字及引脚号要一一对应，要参考数据手册中的数据。
- 09

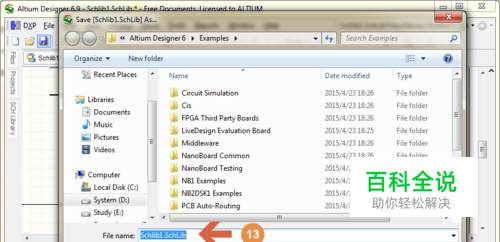

输入完成后进行保存即可，可以选择自己需要的路径及名称。
