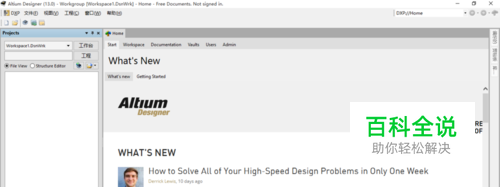

如果你是一名从事电子行业或爱好电子的人。掌握Altium Designer的使用是非常有必要的。下面我教一下大家怎么入门Altium Designer的电路设计。我们通常会用Altium Designer来设计自己的原理图,然后将原理图生成PCB进行画图。再将画出的PCB运用于做电路板。下面我从示范新建工程到介绍界面的整个步骤教大家怎么建立PCB工程。
操作方法
- 01

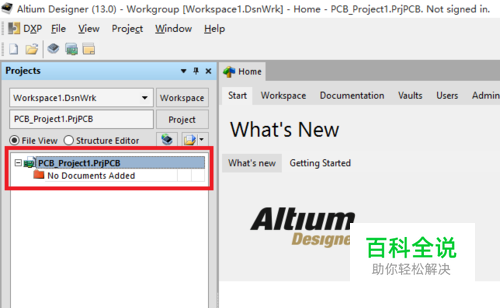

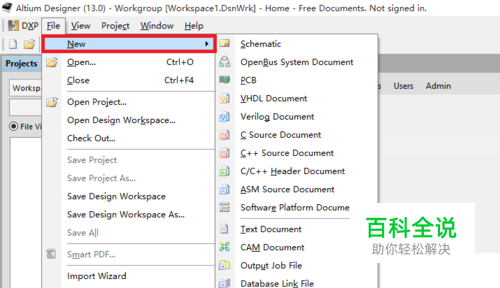

新建PCB工程:点击“File->New->Project->PCB Project”。
- 02

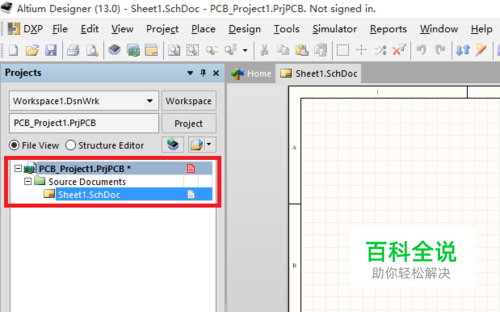

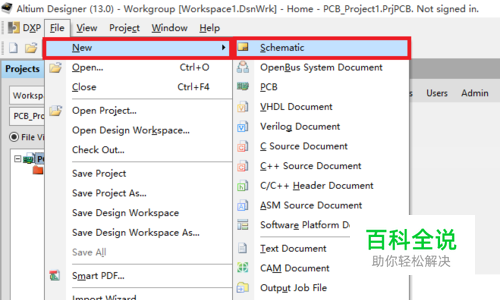

新建原理图:点击“File->New->Schematic”。
- 03

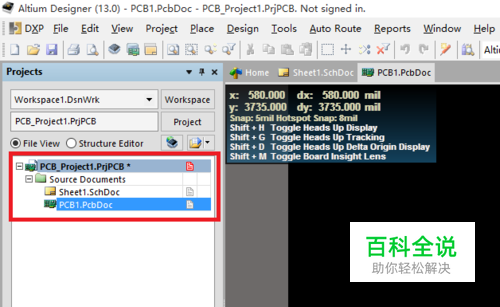

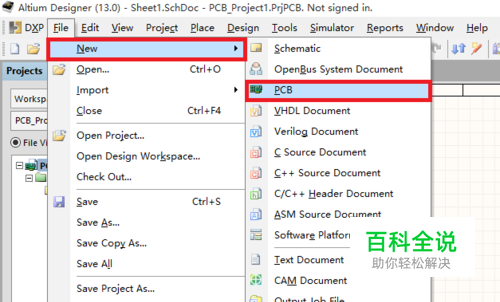

新建PCB图:点击“File->New->PCB”。(注意:前三步的建立顺序,第一步是在第二、第三步之前。)
- 04

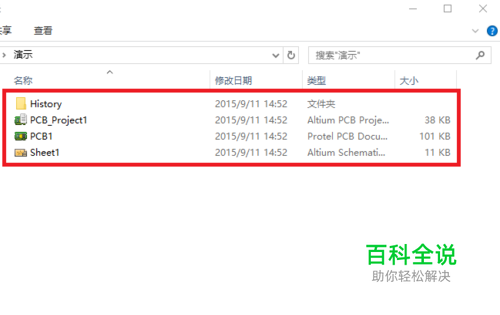

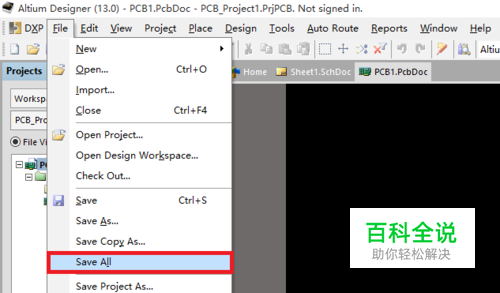

将新建的PCB工程、原理图及PCB图保存在同一个文件夹。
- 05

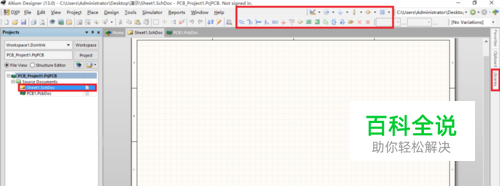

双击“Sheet1.SchDoc”会看到下图的界面,此界面为画原理图界面。让我们看一下下图的界面,右上角红色框内有个“Libraries”。“Libraries”是存放原理图封装库的地方,画原理图所用的封装库是从这里提取出来的。图上方的红色框内是一些常用的画图工具。
- 06

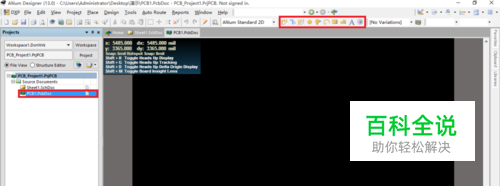

双击“PCB1.PcbDoc”会看到下图的界面,此界面为画PCB图界面。让我们看一下下图的界面,图下方的红色框内是电路的不同层面的线路,当你画那个层面就选中那个层面,一般我们常用到“Top Layer”和“Bottom Layer”这两层来画电路的线路。图上方的红色框内是一些常用的画线工具。
