CAD中拉长怎么用?怎么绘制指定弧长的圆弧?
前几天有人问我怎么绘制指定弧长的圆弧,CAD虽然提供了很多种绘制圆弧的方式,但都是组合圆弧上的点、圆心和角度这些条件,利用绘制圆弧的命令确实无法直接绘制指定弧长的圆弧,但我们可以先利用给定点、半径等条件先绘制出大致长度的圆弧,然后用拉长(LENGTHEN)命令来修改圆弧,使它的弧长满足条件。
我们绘制直线段的时候都会直接指定长度,类似绘制特定弧长的圆弧的情况也不是很多,因此拉长命令用得人不多,其实拉长命令功能还是丰富的,可以设置增减的长度、百分比,可以设置总长,还可以动态进行拉长,下面我们就通过一个简单的实例来看一下拉长命令的各种应用。

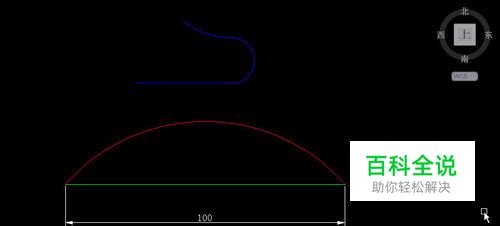

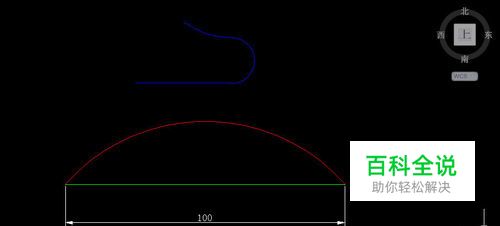

首先绘制一张简单的例图,例如绘制一条长100的直线,绘制一条圆弧和一条多段线,如下图所示。在绘制完后在特性面板(CTRL+1)中看看这些图形的长度,方便进行后面的操作,如下图所示。
增量拉长
- 01
输入LEN,回车(或者在菜单和工具面板中执行拉长命令),命令行会显示拉长的相关参数。如下图所示。
- 02
输入DE,回车,输入30作为增量,回车,在提示选择对象时,在直线要拉长的一侧单击,如下图所示。
- 03
直线在鼠标单击的一侧被拉长了30,命令行继续提示选择要修改对象,也就是可以继续将其他图形拉长30,而且选错了对象还可以输入U撤销修改,如下图所示。
- 04
可以尝试单击弧线的一侧,回车可结束拉长的操作,如下图所示。
- 05
增量可以输入负值,例如输入-30,就可以将图形缩短。
按百分比拉长
- 01
百分数(P)参数就是按百分比设置图形被修改或的长度,比如100长的图形要修改成80,就输入80,要修改成150长,就输入150,这里设置的是修改后长度和当前长度的百分比,不是增量。操作类似,这里就不再详细介绍了。
设置总长,将圆弧拉长到指定长度
- 01
如果想让一条圆弧变成指定长度,可以用拉长的全部(T)也就是总长参数。下面简单看一下操作。 输入LEN,回车,输入T,回车,输入100,回车,然后单击例图中圆弧的一侧,如下图所示。
- 02
修改后可用弧长标注验证一下,被拉长的圆弧是否满足条件,如下图所示。
动态拉长
- 01
动态(DY)拉长就是在图中用光标来确定图形一侧端点的位置,这种操作感觉用得应该不多,大家如果感兴趣的话可以试试。
小结
- 01
因为在绘制直线段的时候通常会输入坐标和长度,即使长度绘制不合适,在绘图过程中经常会使用用修剪和延伸命令来编辑图形,因此拉长命令用得并不多。但绘制特定长度圆弧这种需求,目前我看好像只有拉长命令实现起来比较容易。 拉长命令可以用来编辑直线、圆弧、多段线,但无法编辑样条曲线。
