朋友送修一个电脑的小音箱，故障表现为通电后接入电脑或手机放音乐一边喇叭有声音，一边喇叭没有声音。经维修后恢复正常，下面介绍维修过程。

检修过程：

01

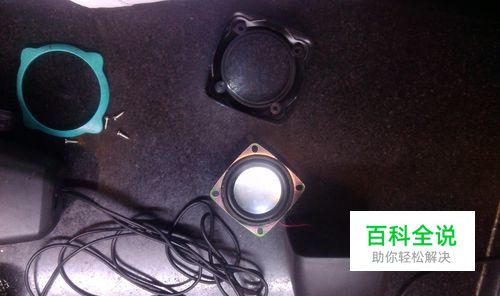

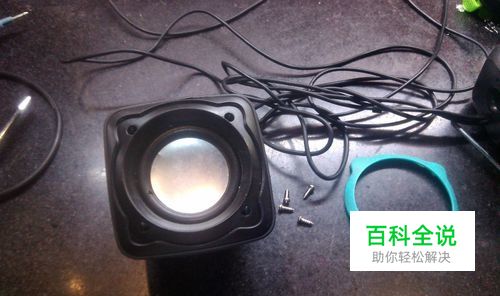

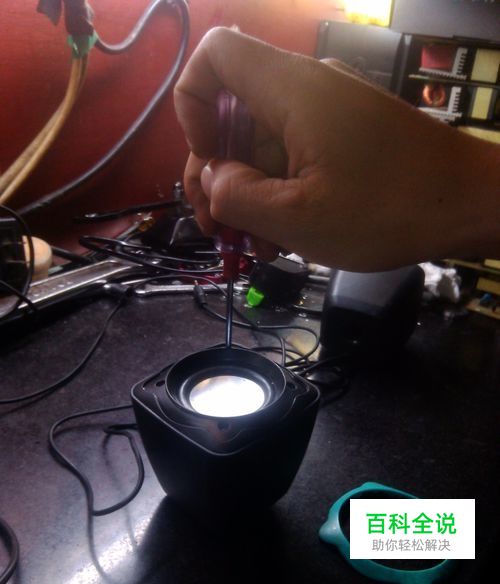

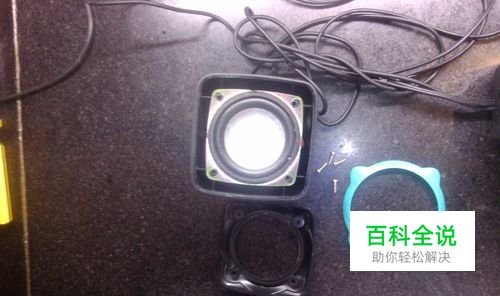

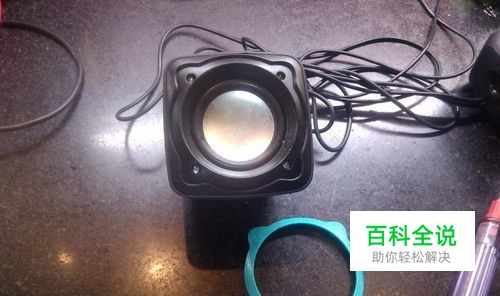

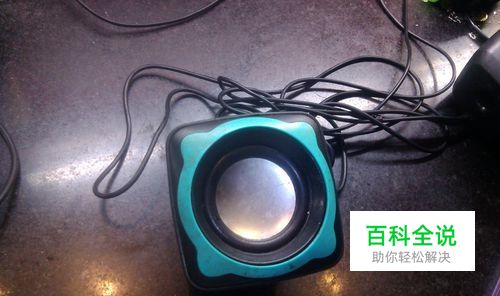

即然一边有声音就表明功放是正常的，电源也是正常。怀疑没声音的一边喇叭烧了，接下来拆开没有声音的那一边，把喇叭拆出来准备检查，先取出外面蓝色的塑料外件，然后把四个角上的螺丝卸下来，接下来把喇叭取出，如图：
02

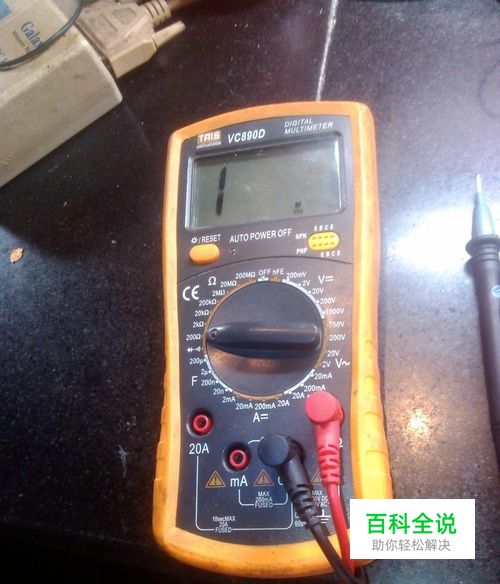

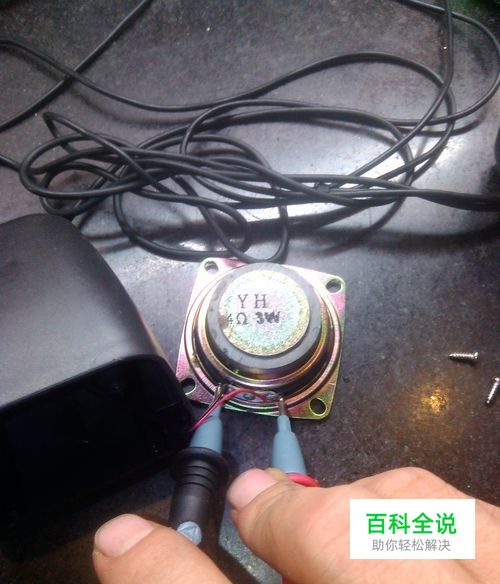

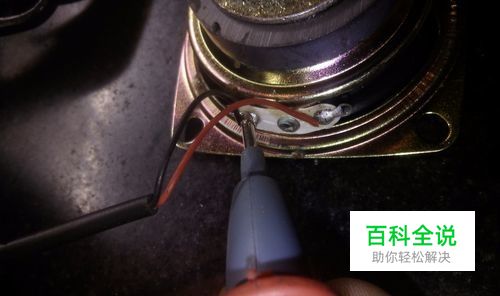

接下来用万用表电阻200欧档，测喇叭线圈电阻，如图：
03

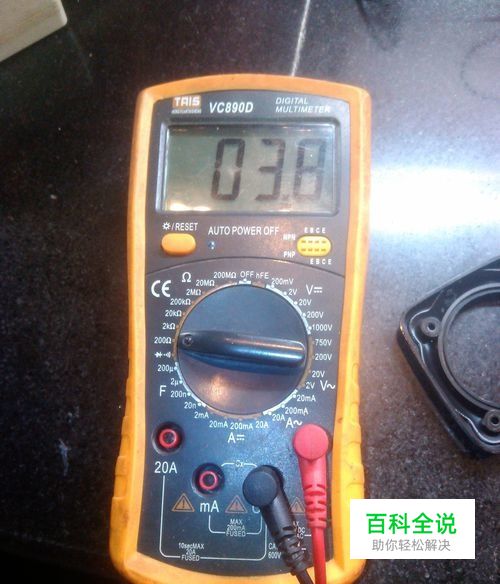

测得线圈电阻为38欧，这是正常值，也就是说这个喇叭是正常的。
04

即然喇叭是正常，但还是没有声音可能会是哪出问题了呢？有可能是从功放那边过来到这个喇叭的信号线中间断了。
05

下一步需要检查从功放那边过来的线是否正常。这个小音箱的功放在另一个小音箱内，于是又把另一个小音箱拆了取出功放板，图中的那个小电路板就是从另一个小音箱内拆出的功放板，如图：
06

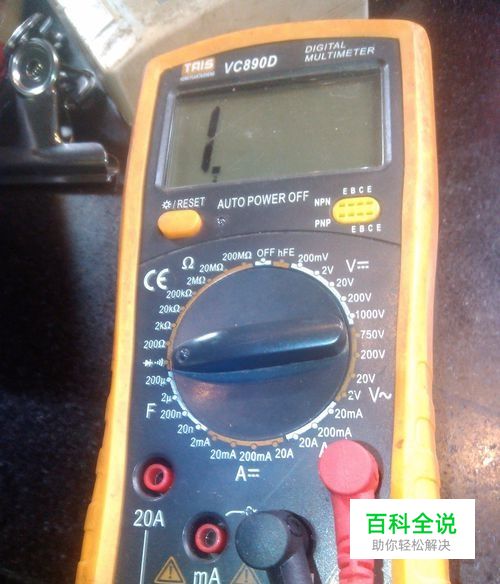

接下来，万用表调至蜂鸣档，如图：
07

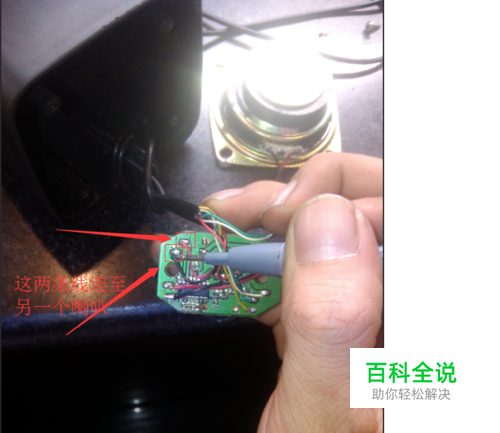

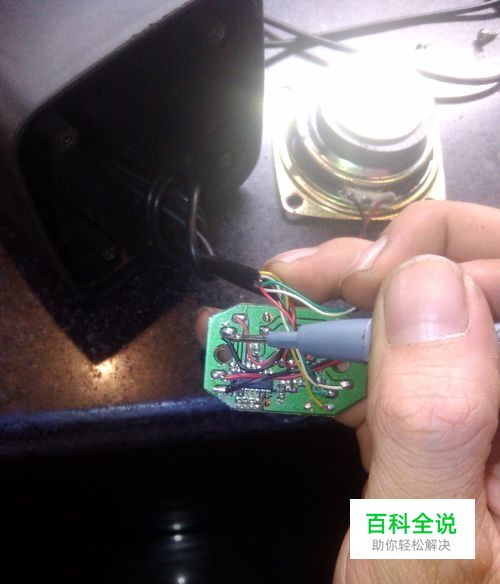

测下图中所圈起来的两个点到喇叭那边对应的红线和黑线，因为这两条线就是连至不发声的那个喇叭的，检查这两条线连接是否正常。
08

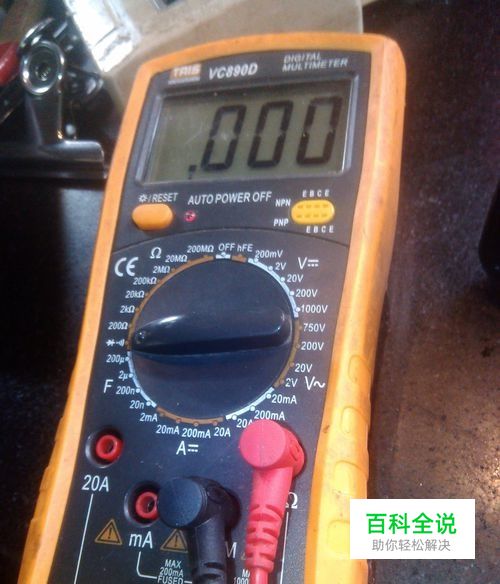

两条线用万用表测量都显示：0。表示这两条线连接都正常。
09

到目前为止可以确定了没有声音的那一边小音箱的喇叭是正常的，连接线也是正常的，那么可能会是哪的问题呢。因为这种小音箱功率太小，百分之九十都不会烧功放，所以怀疑输入信号线有问题。如果输入信号线断了一根，原本输入两个信号的，结果只有一个信号输入就有可能导致一边音箱没有声音。
10

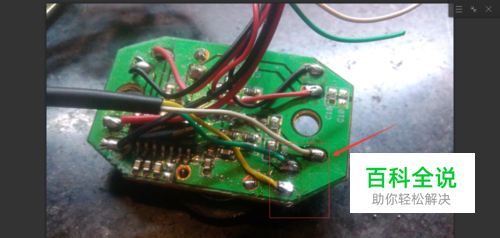

接下来着重检查信号输入线，下图中的红圈中的三个焊点是连接到音频头的。音频头用来连接电脑或手机，由手机或电脑输入音频信号到功放板，再由功放板放大后送至音箱，由喇叭还原为声音。
11

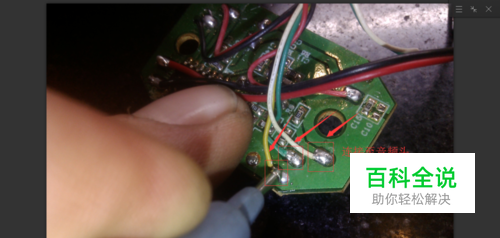

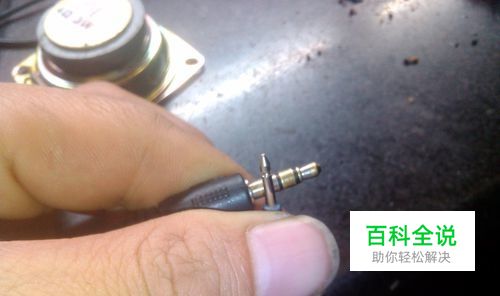

接下来还是用万用表的蜂鸣档，测三条线至音频头的连接是否正常。
12

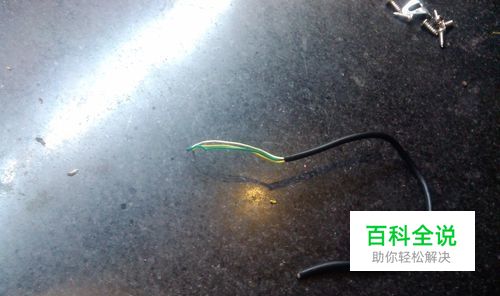

结果发现，三条线中，绿色线连接不正常，万用表显示电阻无穷大，其它两条线连接正常。于是查找断线点，找到断线点后用剪刀剪去已断线的那一段，下图为剪去的断线部分：
13

接下来重新用烙铁焊接至功放板。如图：
14

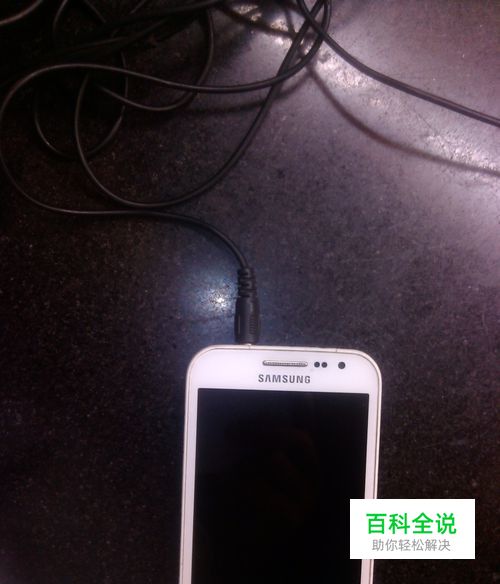

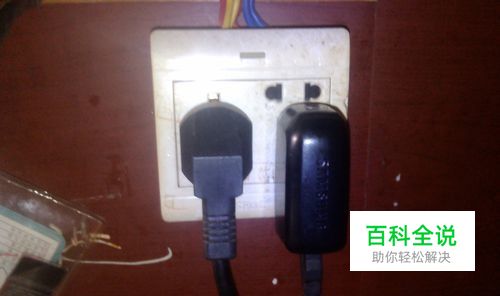

焊接好后，再用万用表检查，三条线连接都已正常。接下来接电，然后连上手机试机，发现故障已修复。现在两个喇叭均有声音。
15

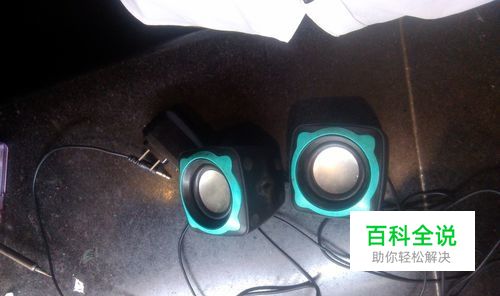

接下来装机。至此，维修结束。一般这种小音箱出无声故障一般都是线断的多，很少遇过有烧功放或烧喇叭的，检查时可以优先检查线路。这样可以少走弯路。感谢大家的观看。
