solidworks如何画出实心圆和空心圆

利用旋转的方法很容易就能画出实心圆与空心圆。

操作方法

  • 01

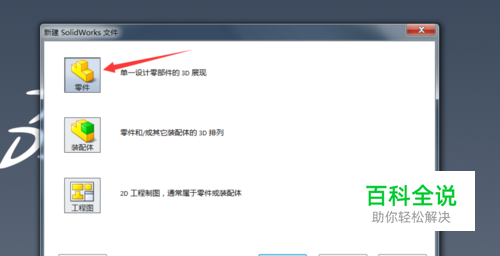

    首先打开solidworks绘图软件,点击新建,选择新手,再点击零件按钮。

  • 02

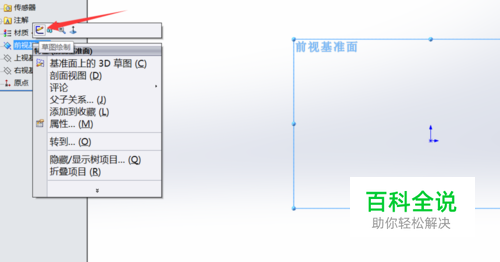

    这里我们选择前视基准面,点击草图绘制。

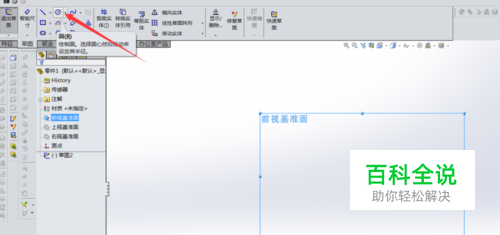

  • 03

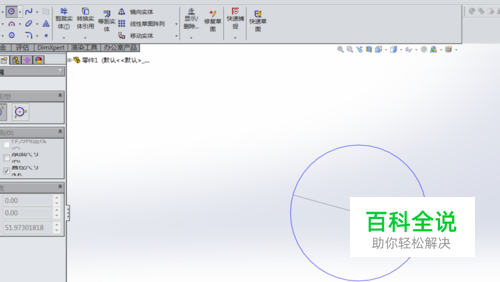

    进入草图界面,选择圆命令,捕捉中心点,绘制圆形。

  • 04

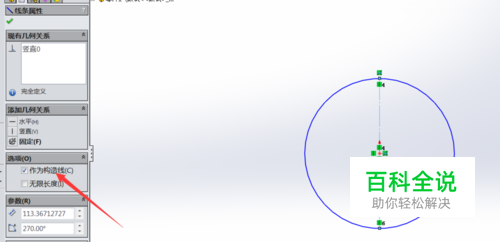

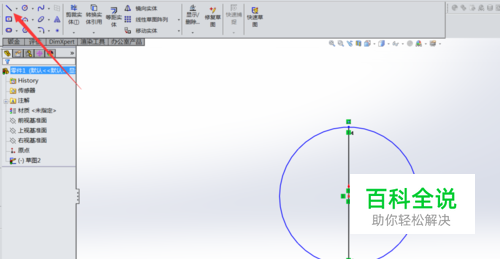

    同样的方法,绘制一条如图的直线。点击直线或者右击,使之变成构造线。

  • 05

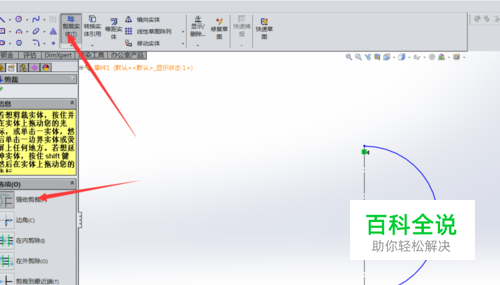

    然后选择裁剪实体,选择强制裁剪,把整个圆裁剪成一半。

  • 06

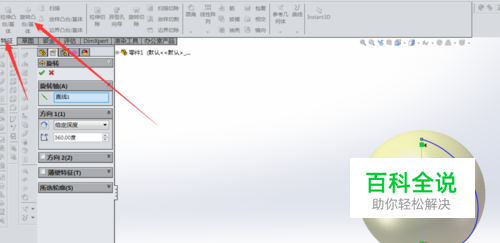

    然后选择特征,选择旋转凸台。(此时,都会自动捕捉命令。如果之前没有把直线变为构造线,这里需要手动选择一下旋转轴。)

  • 07

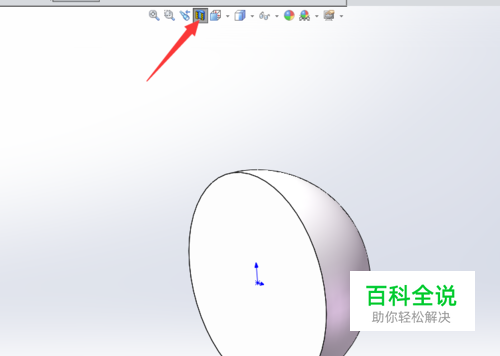

    选择刨面视图,可以看到此时的圆为实体圆。

  • 08

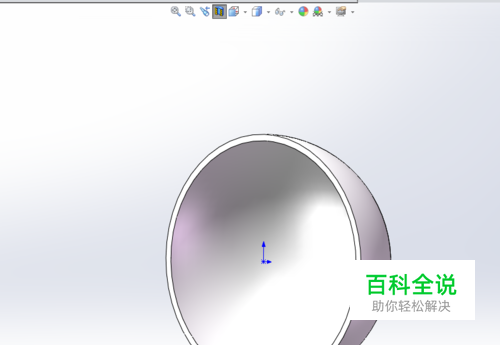

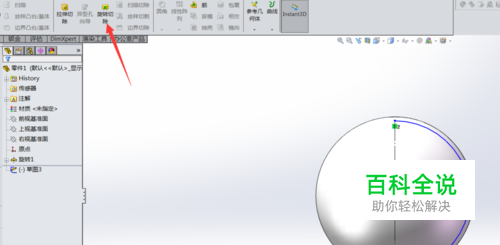

    同样的方法,再次绘制草图,然后选择旋转切除,完成绘制,点击刨面视图,可以看到此时是空心圆。
