solidworks钣金件展开的方法
solidworks钣金件展开功能的演示，希望对新学习的朋友有帮助。
操作方法
- 01

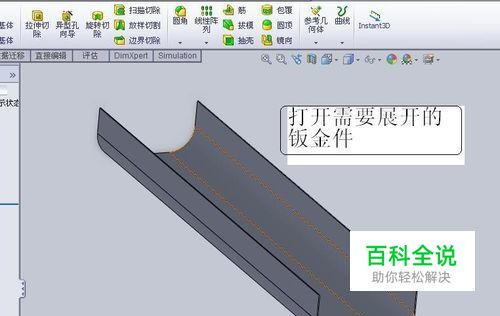

第一步，打开你需要展开的钣金件。
- 02

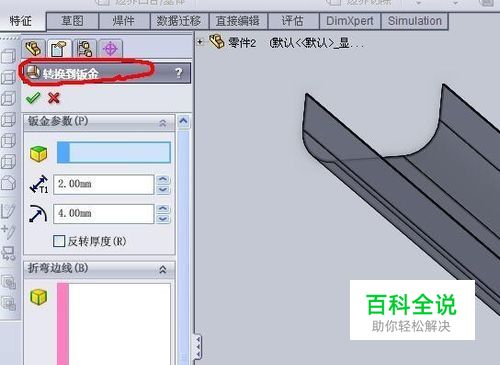

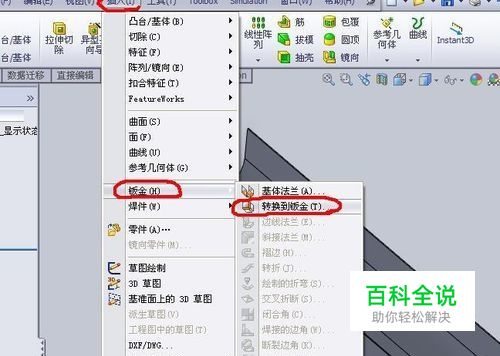

第二步，选择插入--钣金--转换到钣金，点击，弹出钣金转换设置选项。
- 03

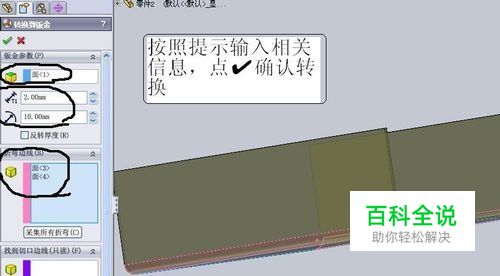

第三步，按照步骤输入相关信息，第一个基准面，然后钣金件厚度，折弯半径，折弯边线全部输入完成。基准面是选中后点击模型的面，折弯边线是点击零件模型的折弯面。点对号完成转换。
- 04

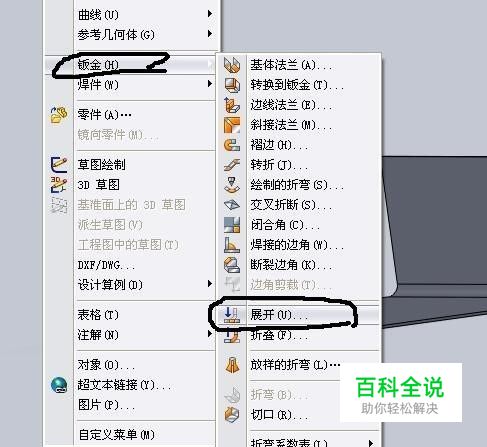

第四步，选择插入--钣金--展开，找到该选项后点击。
- 05

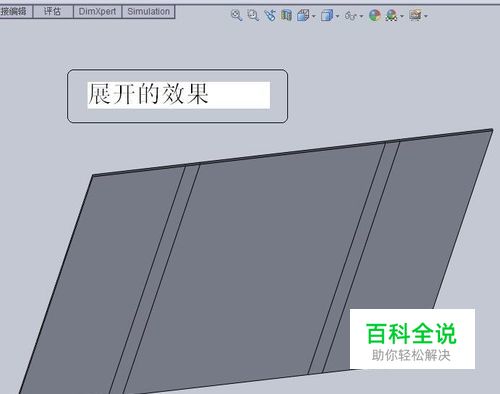

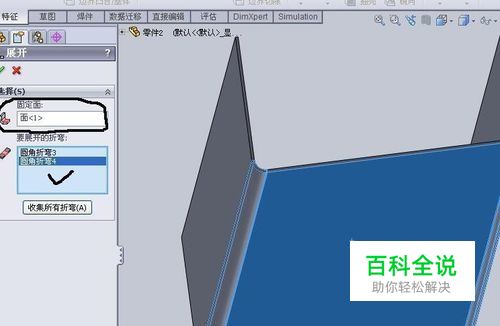

第五步，选择固定面（就是你的折弯基准面），然后选择折弯面。然后点击对号确定。就能看到展开的钣金件的效果了。
