Verilog 如何编写仿真测试模块？
在使用Verilog语言描述好硬件模块后，常常需要在软件中仿真。介绍在Xilinx ISE软件中如何使用Verilog编写仿真测试模块，其中包括从文件中读取测试数据的方法。
操作方法
- 01

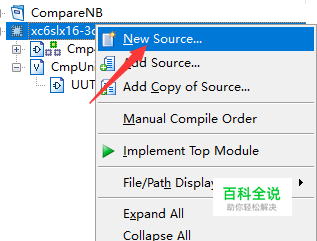

首先，在项目上右键，点击New Source创建新的代码文件。
- 02

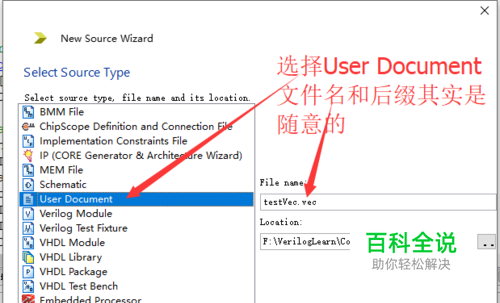

选择User Document创建自定义的文本文件。文件名和后缀都随意了。 该文件用来存放仿真需要的数据，与项目本身并无关联。
- 03

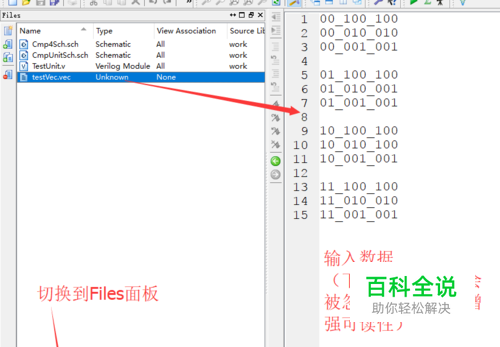

创建好后，在下方切换到Files面板，双击打开该文件，按照自己喜欢的形式输入数据（可以有下划线，换行） 如图，我采用每行一组输入输出信号的形式编写文件。
- 04

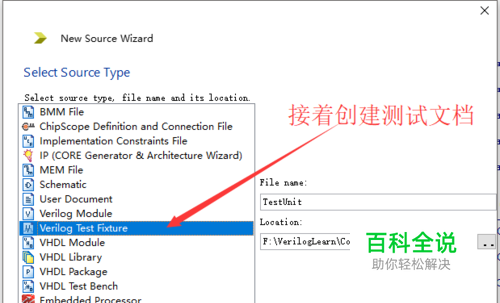

数据文件写好后，就要编写Verilog测试模块读取该文件并对模块进行测试了。在项目上右键，点击New Source，接着选择Verilog Test Fixture，输入文件名并继续，选择待测模块，接着创建文件。
- 05

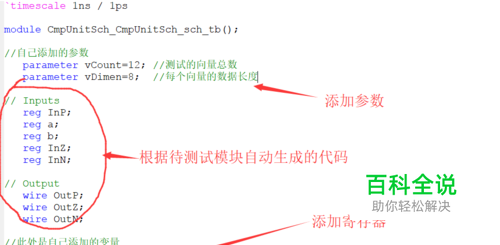

双击打开该文件，我们看到待测试模块输入对应了一些reg寄存器类型，输出部分对应了一些wire类型。 我们添加两个parameter常量，接着添加计数变量J用于for循环，添加一个向量数组用于存放文件读取的数据。
- 06

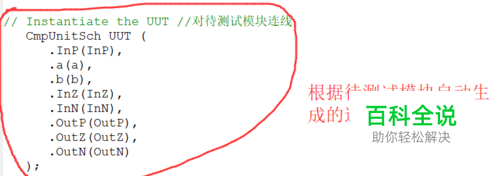

如图是程序自动生成的实例化和连接待测模块的代码。 我们在下面的initial begin ... end之间编写我们的测试代码。
- 07

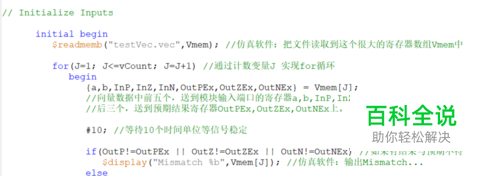

编写思路大概如图。其中$readmemb函数从文件读取数据到Vmem数组。 $display可以在仿真软件中输出文字。 #10表示等待10个时间单位，等"信号稳定"
- 08

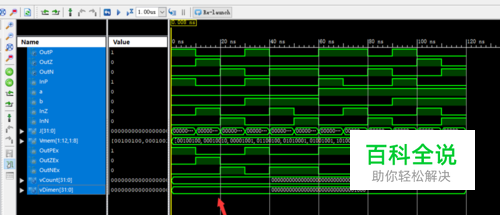

在仿真模式下运行仿真，效果如图。
- 09

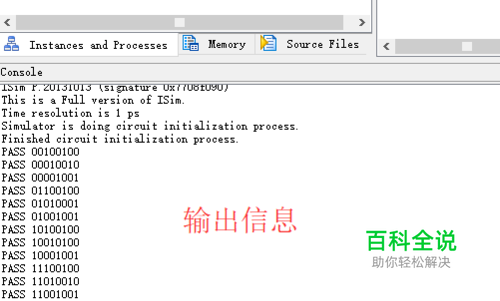

下方控制台输出了由$display函数指定的信息。
