MATLAB学习与使用：制作切片图（slice）

MATLAB制作切片图主要用到slice命令，可以通过doc slice查找帮助文档中对slice的介绍。

操作方法

  • 01

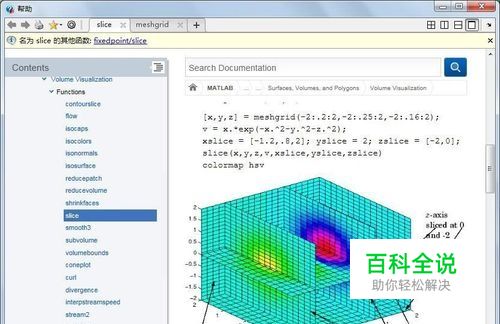

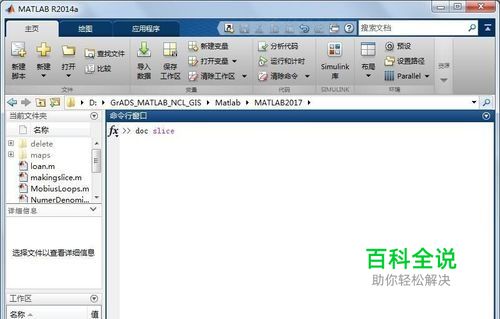

    第一，启动MATLAB，在命令窗口输入doc slice，然后回车，查看帮助文档中对slice这一制作切片图命令的介绍。

  • 02

    第二，这里主要使用slice(x,y,z,v,sx,sy,sz)这种形式，其中x,y,z为三维数据，v是关于x,y,z的函数，sx,sy,sz是切片的位置。

  • 03

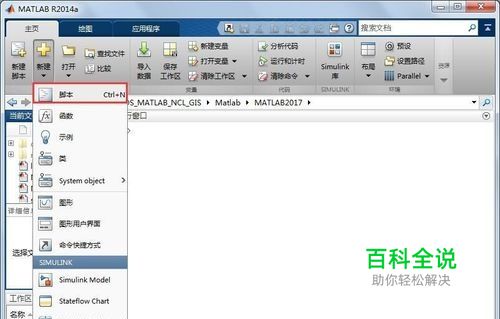

    第三，新建脚本文件。点击新建-->脚本，如下图。

  • 04

    第四，在脚本中输入如下代码： close all; clear all; clc; dbstop if error; [x,y,z]=meshgrid(-5:0.5:5,-5:0.5:5,-5:0.5:5); v=x.*exp(-x.^2-y.^2-z.^2); sx=1;sy=2;sz=0; slice(x,y,z,v,sx,sy,sz); xlabel('x');ylabel('y');zlabel('z')

  • 05

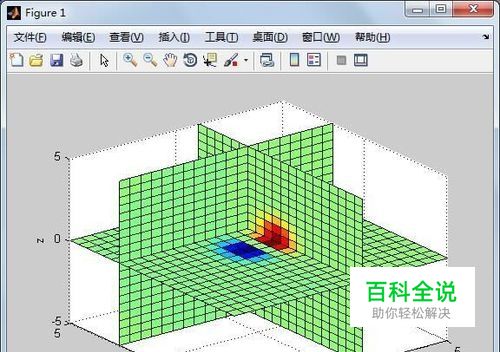

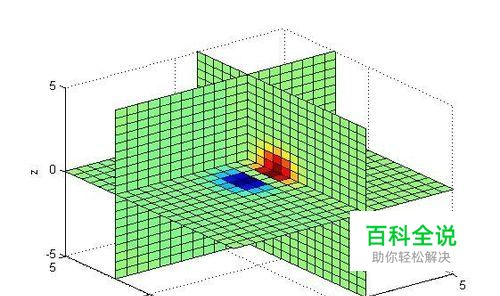

    最后，点击保存，运行，绘制出如下切片图。可以看到在x=1,y=2,z=0的位置存在三个切片。
