苹果(iphone)5碎屏更换屏幕图文教程【百科全说】

本介绍iphone5碎屏更换步骤。

操作方法

01

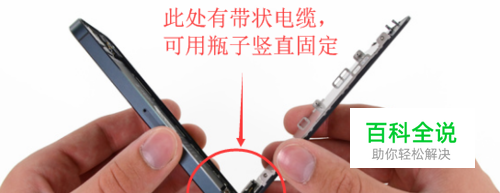

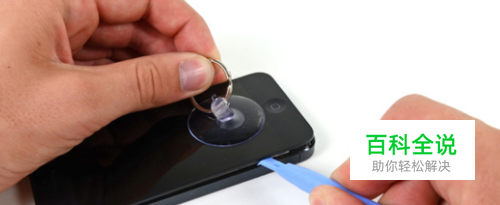

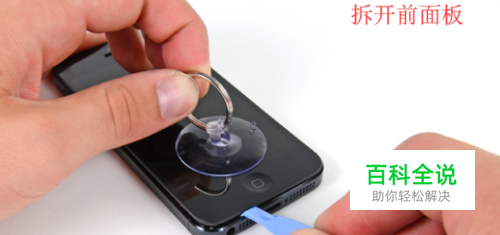

打开前面板（1）使用专用螺丝刀拆下底部螺丝。（2）吸盘牢固地固定在前面板上，一只手持续加力往上拔吸盘，另一只手将用塑料开口工具撬。（3）继续撬去前面板的两侧，沿左右分开卡子。（4）注意不要试图完全拆卸，因为还有几个带状电缆仍然与顶部相连。
02

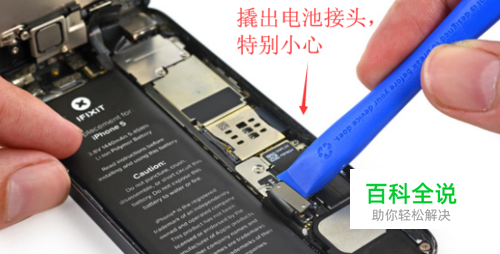

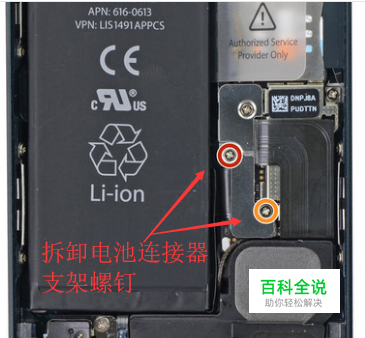

拆卸电池（1）拆卸电池连接器支架螺钉（2）用塑料开口工具轻轻地从逻辑板上的插座上撬出电池接头。要小心，只撬开电池连接器本身，而不是逻辑板上的插座。如果您撬开了逻辑板插座或主板本身，您可能会损坏插座或损坏主板上的组件。
03

拆卸前面板总成电缆托架螺钉
04

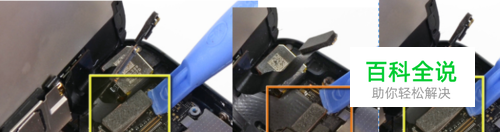

断开前面板总成电缆（1）在断开或重新连接电缆之前请确保电池已断开。（2）使用塑料开口工具分开三个前面板电缆插口 1）前置摄像头和传感器电缆 2）液晶屏线 3）数字电缆
05

折掉听筒扬声器耳机（1）分离前面板总成和后壳（2）拆下前面板支架固定到显示器总成的两个螺钉。（3）从显示组件拆卸听筒扬声器支架。（4）从iPhone中拆下耳机。
06

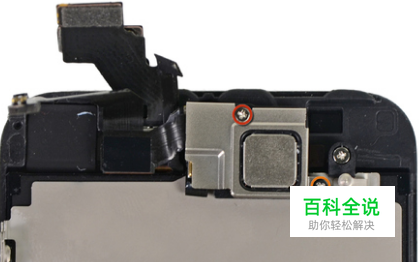

在上面的螺丝处，金属支架下面有一个黑色的塑料间隔垫圈。上螺丝穿过金属支架，连接这个塑料垫圈。
07

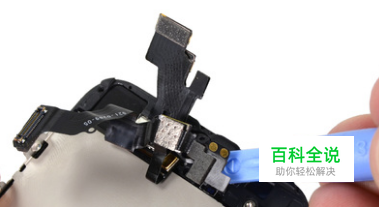

拆卸前置摄像头和传感器电缆在免提耳机后面，从显示器组件中撬出前置摄像头电缆。注意拆卸听筒扬声器贴片时，要特别小心。
08

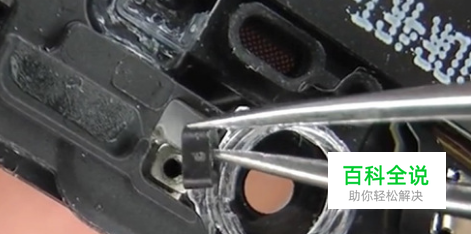

拆下前面对面摄像头和麦克风总成。接近传感器有一个小型方形塑料和金属支架，它对于距离传感器正常工作至关重要。如果更换距离传感器或照相机，请使保持架保持在显示器的背面。如果它带有旧的距离传感器，将它从旧传感器中取出，然后用一点粘合剂将其重新连接到显示器的背面。
09

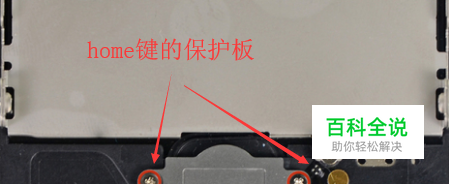

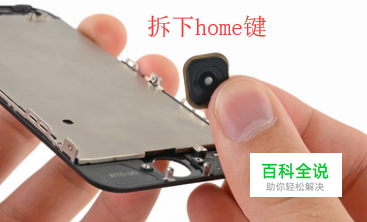

拆卸home按钮及带状电缆（1）拆卸两个home按钮支架上的螺丝钉，注意不要过度拧紧。（2）使用塑料开口工具从显示组件撬出home按钮带状电缆的边缘。从右侧向左拆。（3）注意：从左至右可能会撕裂你的带状电缆，因为它是粘附到前面的面板上的。
10

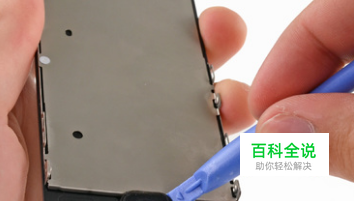

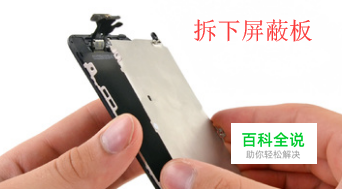

拆下液晶屏屏蔽板（1）从LCD框架的每一个侧面分别拆下两个螺丝（总共四个）。（2）拆下将lcd屏蔽板固定到显示器组件的两个螺钉：（3）从显示器组件上拆下液晶屏屏蔽板。
11

组装（1）重新组装时，确保在液晶屏、Home键、摄像头组件、前镜头挡板和耳机扬声器部分的正确安装。（2）如果更换屏幕似乎不适合原来的框架，不要在屏幕上施加太大的力，否则玻璃可能会破裂。（3）重新安装时，要从新的显示器组件以及LCD背面，拆下保护膜。（4）当重新组装后，如果屏幕无法打开。可同时按住电源和home键20秒。
