AUTOCAD中长方体的绘制技巧

autocad中可以创建基本的实体图形,其实提起三维图形很多都有害怕,今天我们这一一讲解一下一些简单的图形的绘制。

操作方法

  • 01

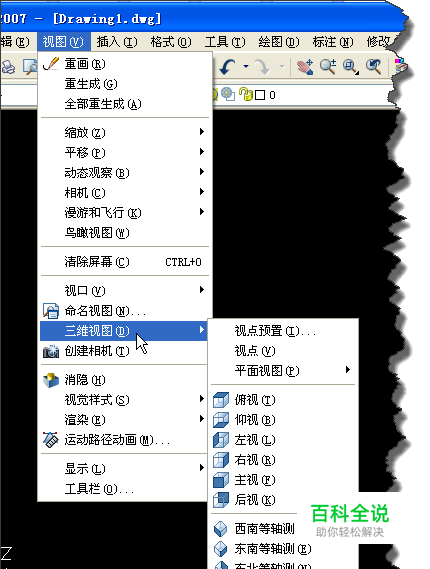

    打开AutoCAD,在“视图”菜单下的“三维视图”命令下选择一个等轴图。如图所示。

  • 02

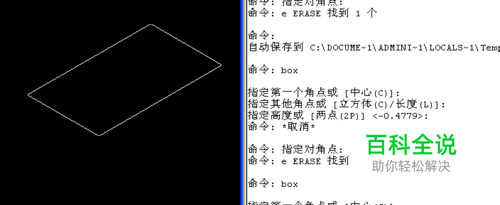

    在命令行中输入BOX命令,该命令用来绘制长方体或正方体。默认情况下长方体的底面总是与当前的用XY平面平行。正如我们在绘制二维长方形,我们通过角点的方法可以绘制底面矩形。

  • 03

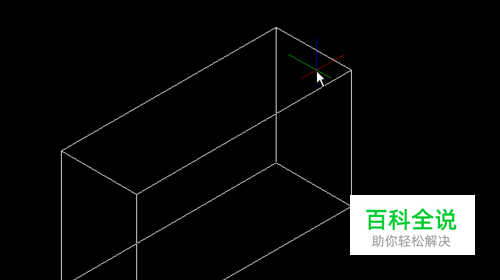

    底面矩形绘制完成之后,我们就可以通过命令行指定长方体的高度或者可以通过点击鼠标来确定长方体的高度。

  • 04

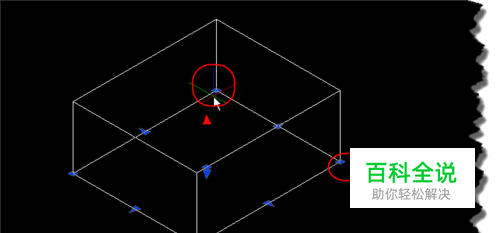

    第二种绘制长方体的方法是通过中心点的方法进行绘制,该中心点就是长方体的中心点。

  • 05

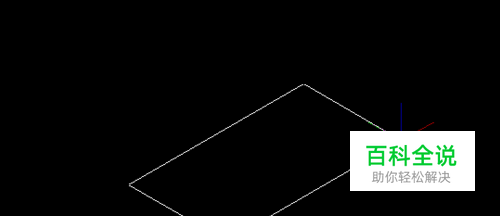

    然后我们用角点的方法绘制一个长方形,这个长方形其实就是通过中心点与底面平行的长方形。

  • 06

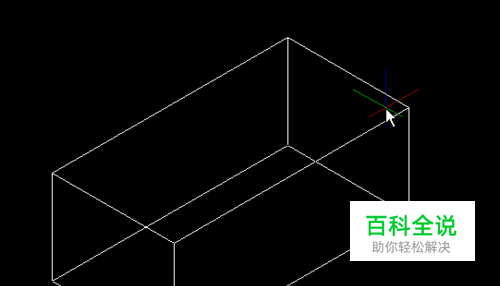

    过中心点矩形绘制完成之后,我们就可以通过命令行指定高度,这个高度是长方体高度的一半了,或者可以通过点击鼠标来确定长方体的高度。

  • 07

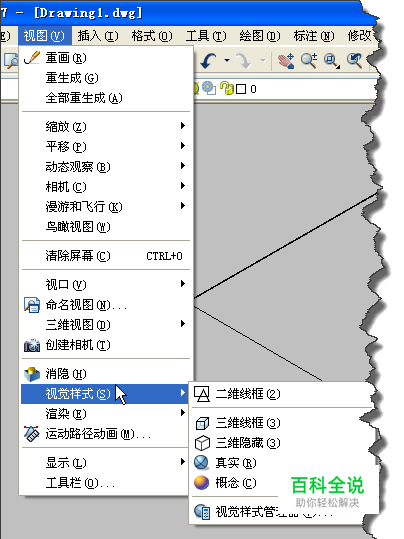

    你可以通过“视图”菜单下的视觉样式选择“三维线框”或“三维隐藏”命令,

  • 08

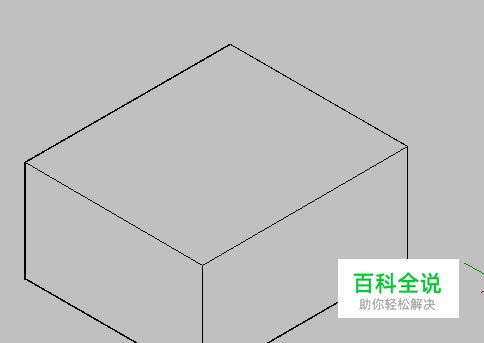

    这个时候你可以得到更为真实的立体效果。

  • 09

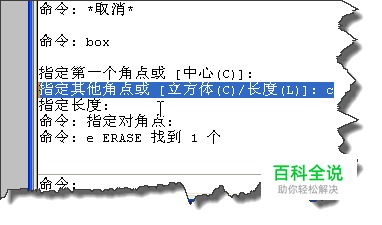

    当然绘制的长方体的方法也可以绘制正方体。在绘制选择c命令就可以快速绘制立方体图形了。
