cad如何利用相对坐标来绘制三角形

本通过相对极坐标的方式绘制边长为30mm的等边三角形，让您能掌握多种绘图的方式.

操作方法

  • 01

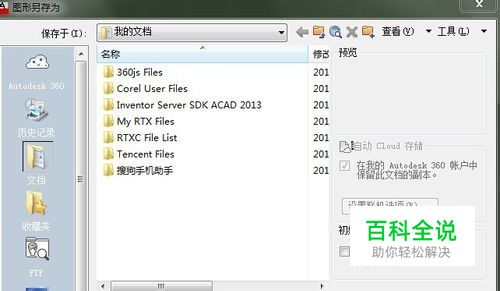

    正常启动autocad 2013软件，选择【文件】-【保存】菜单命令，将文件保存为“三角形.dwg”.

  • 02

    执行“直线”命令（L）,命令行提示为“指定第一个点：”，此时在键盘上输入20，并按【Tab】键，再输入20，然后按空格键，从而确定起点。

  • 03

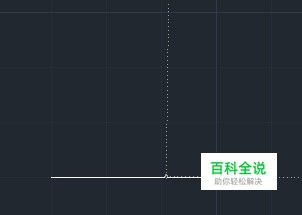

    此时命令行提示“指定下一个点：”，在键盘上输入（@30，0），然后按空格键，从而确定第二点。

  • 04

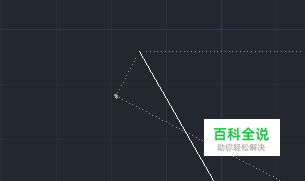

    此时命令行提示“指定下一个点：”，在键盘上输入（@30<120），然后按空格键，从而确定第三点。

  • 05

    此时命令行提示“指定下一个点或【闭合（c）/放弃（u）:】：”，选择“闭合【c】”选项与起点闭合，从而完成等边三角形的绘制。
