UG NX8.0中抛物线怎么画?以抛物线y^2=64x为例!
UG NX8.0中抛物线怎么画?UG NX8.0中抛物线y^2=64x怎么画?等等诸如此类的问题应该是困扰着UG NX8.0初学者的一个难点。并且很少有专门有针对性例子的讲解教程。下面小编就以抛物线y^2=64x为例!为大家讲解一下UG NX8.0UG NX8.0中抛物线怎么画?供大家参考,希望对大家能有所帮助。
操作方法
- 01

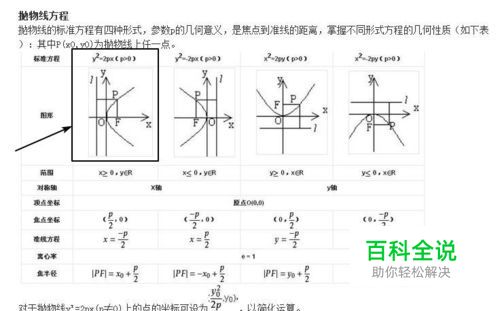

为了能够达到举一反三触类旁通的效果。首先在进行画图之前对抛物线方程式进行简单的分析。由下图表可以知道本例抛物线y^2=64x的一些性质!其他情况大家也要熟知!
- 02

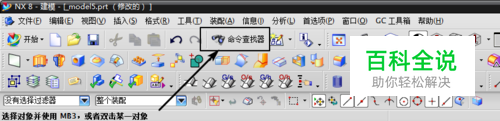

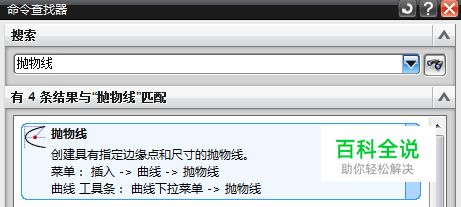

打开UG NX8.0软件并新建一个草图,在草图环境之外进行画抛物线。菜单--【插入】--【曲线】--【抛物线】或者直接从(命令查找器)中搜索{抛物线}
- 03

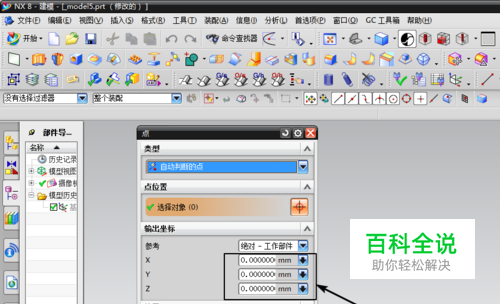

点击抛物线命令进入选择抛物线点的位置对话框。这里我们选择基准点,默认x=0,y=0,z=0,点击【确定】!
- 04

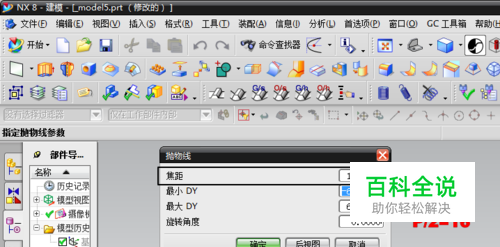

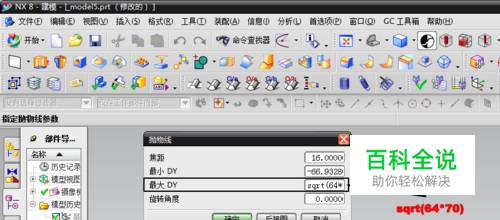

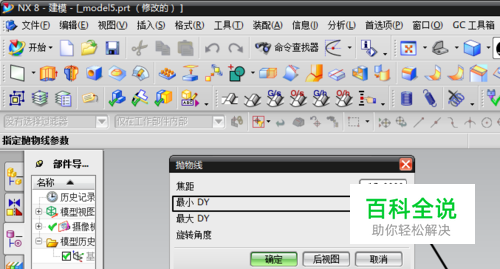

抛物线作图点确定之后,进入抛物线参数对话框!按图示进行抛物线参数的输入。焦距=16,最小DY=-sqrt(64*70),最大DY=sqrt(64*70),旋转角度=0.点击【确定】。
- 05

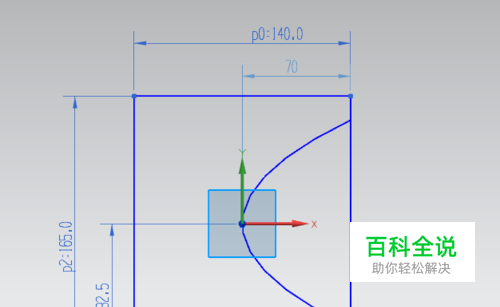

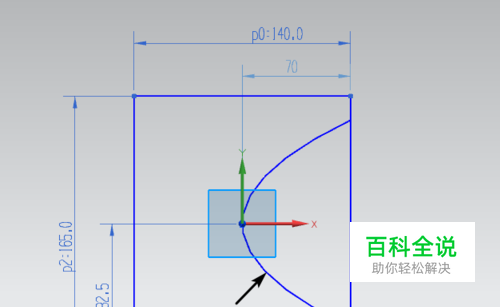

UG NX8.0中抛物线y^2=64x完成绘制!
