CAD教学1：如何分解图形

我们使用CAD绘制图形时，为了便于对图形修改操作，常常需要把图形分解处理，下面我们就来看看在CAD中是如何分解图形的吧。

操作方法

  • 01

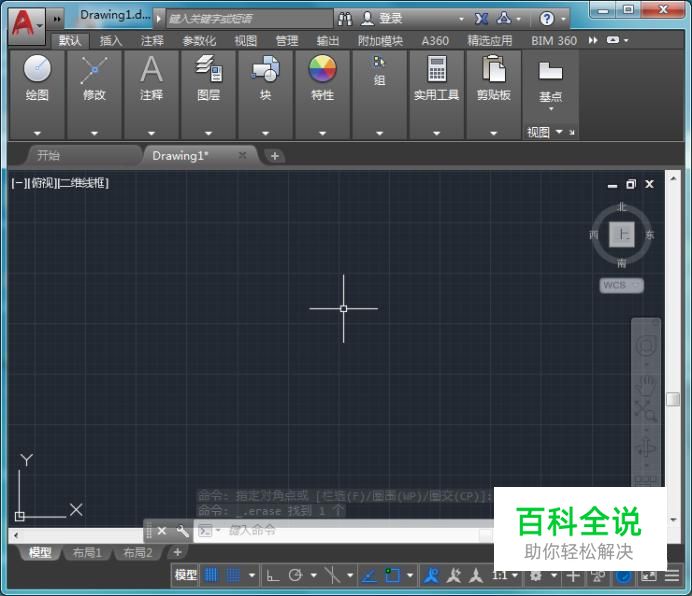

    我们双击CAD的快捷图标，将CAD这款软件打开，如图所示：

  • 02

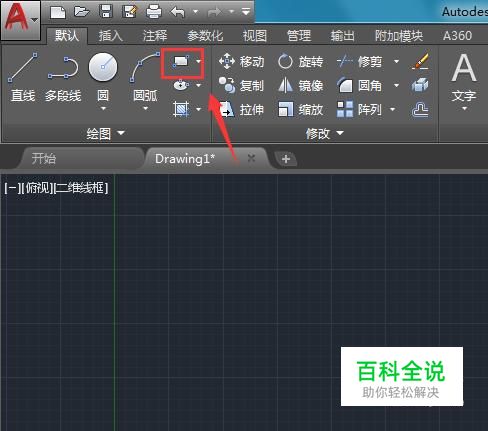

    打开CAD之后在绘图里找到矩形命令，如图所示：

  • 03

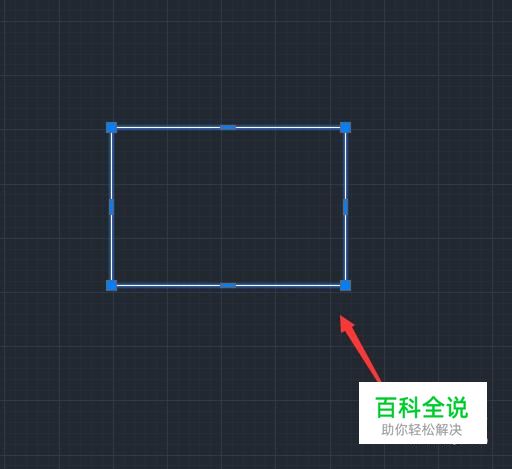

    选择矩形命令，在绘图区里绘制一个矩形，选择之后可以看到矩形是一个整体，如图所示：

  • 04

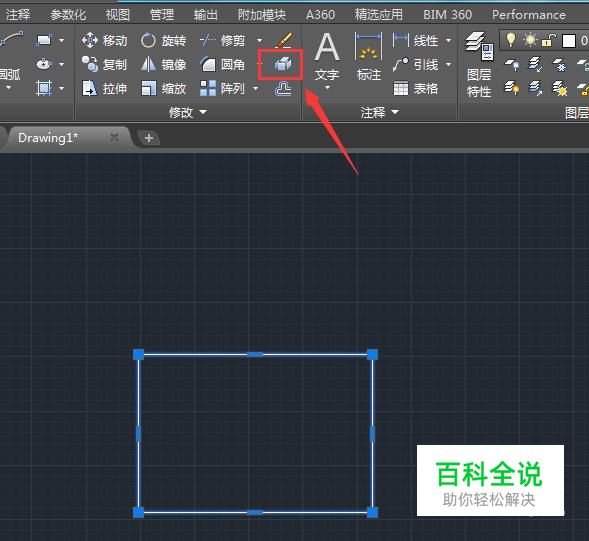

    在修改菜单里找到分解命令，如图所示：

  • 05

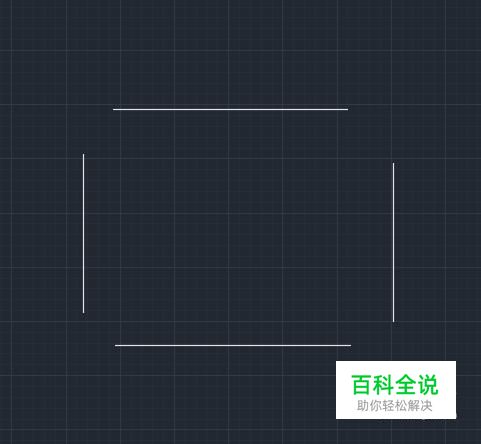

    点击分解命令我们就将矩形分解了，然后就可以对矩形进行修改处理了，如图所示：
