UG8.5导入Auto cad2007草图

对于比较复杂的截面模型，画起来比较费时，如果有cad草图，可以直接导入，快来试试吧。

操作方法

  • 01

    将现有的CAD图纸保存在英文目录下，文件名也要改成英文的。

  • 02

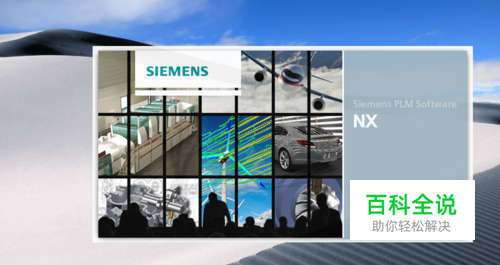

    打开UG8.5.

  • 03

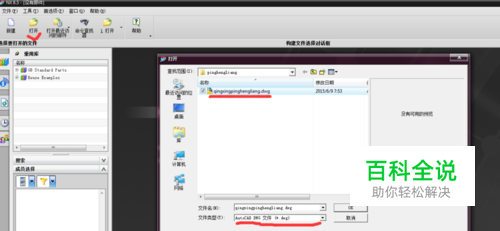

    点击【打开】。找到保存的cad文件，【文件类型】选择『*.dwg』。如图所示，点击【ok】

  • 04

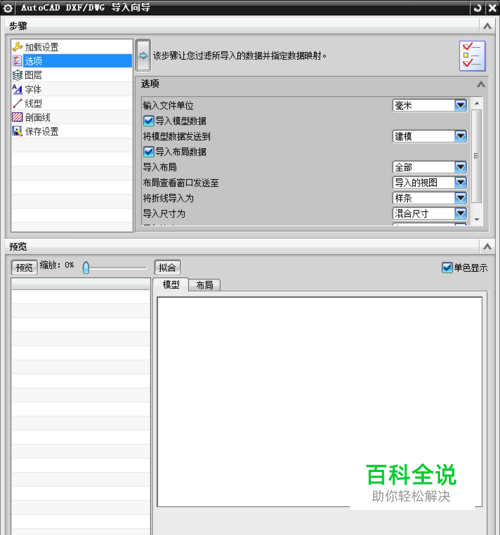

    弹出AutoCAD DXF/DWG 导入向导。默认设置就可以，点击【完成】

  • 05

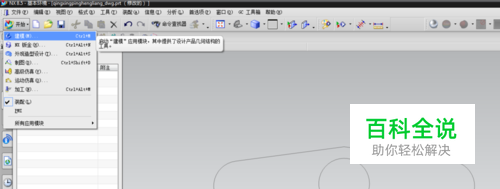

    成功导入后改变模型环境。点击【开始】-【建模】

  • 06

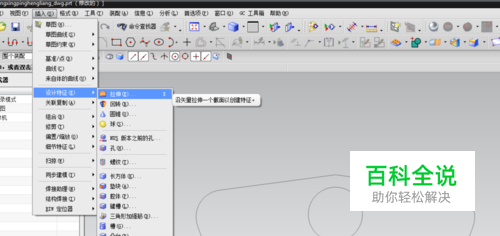

    接下来做个简单的拉伸。点击【插入】-【设计特征】-【拉伸】

  • 07

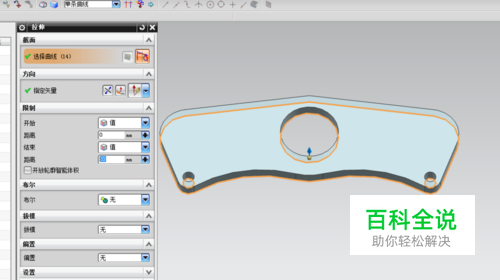

    弹出【拉伸】对话框。选择曲线（全选），距离自定义，其他设置默认。

  • 08

    【ok】
