使用SWD进行STM32下载程序和调试的方法和设置
SWD最大的好处就是节省PCB 的空间和布线难度，STM32使用SWD进行调试，设置的时候比20脚的JTAG会有所不同。下面是详情：
操作方法
- 01

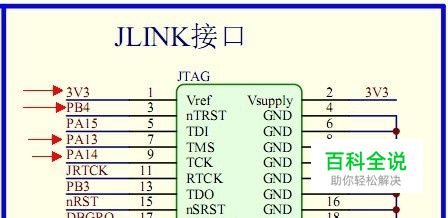

调试过程： 首先是要连接线路，使用JLink_v8 需要连接5跟线。 分别是VCC,nJTRST,SWDIO,SWCLK；但是nJTRST可以不连接，但是在设置的时候会有所不同，要在设置界面里把RESET方式选择成自动，或者其他的。 但是一定不能选择硬件复位，因为这个脚没有连接无法使用硬件复位，但是在仿真的时候也可以产生复位，那是因为可以模拟软件复位。 所以这个脚可以不用连接。 下面是连接图：
- 02

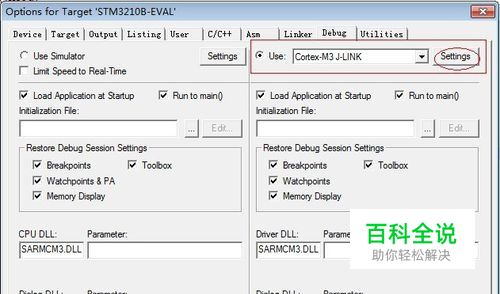

下面是在MDK里设置的图片。 需要按下图方式选好烧写调试工具。
- 03

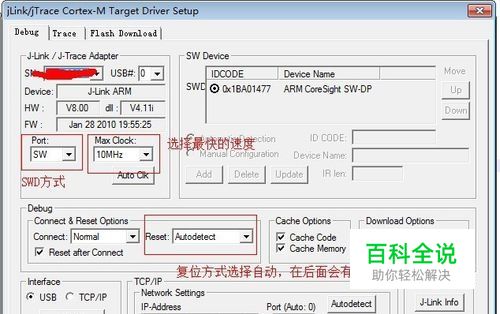

调试DEBUG 端口选择SW 模式。选定时钟频率10MHZ。 然后点击确定即可。 关闭打开的页面。 则可以在后续中采用SW进行STM32的调试了。
