CAD如何将三维转成二维图纸

CAD是我们生活中常用到的一款软件，那么CAD如何将三维转成二维图纸呢，相信大家对这个问题很感兴趣，下面给大家介绍一下，希望可以帮助到大家。

操作方法

  • 01

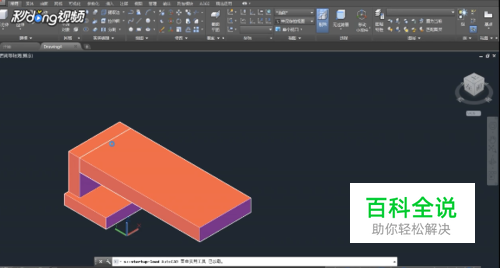

    打开一张三维图纸，在选项卡为模型的状态下，可以看到左上角的视图控件。

  • 02

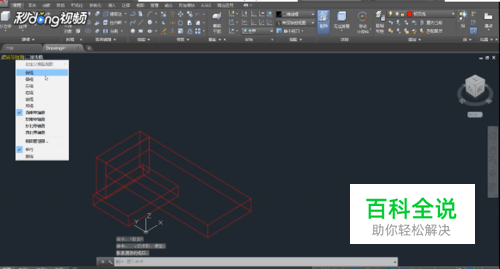

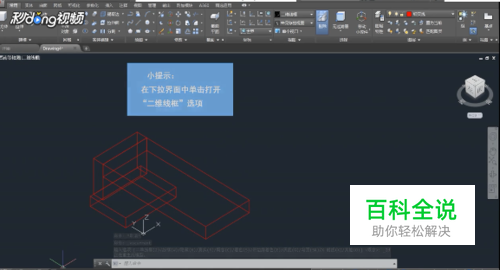

    打开视觉样式选项，然后在下拉界面中单击打开二维线框选项，新建一个布局，可以看到西南等轴测的二维图。

  • 03

    返回模型界面，打开左上角视图中的控件选项，单击打开视图控件之后，继续单击打开前视按钮。

  • 04

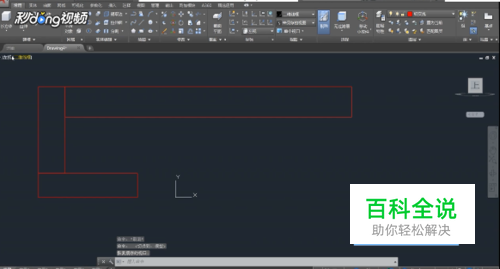

    新建布局，可看到前视的二维图，以此类推做出左视俯视的二维图，这样三维图就转成二维图纸了，分别在布局4，5，6。
