Solidworks怎样调出工程图的材料明细表

使用Solidworks的时候有个比较方便的时候就是绘制工程图的时候可以直接生成材料明细表,那么要怎样做呢?

操作方法

  • 01

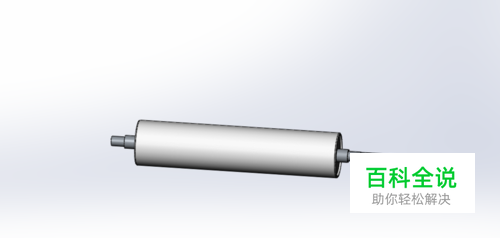

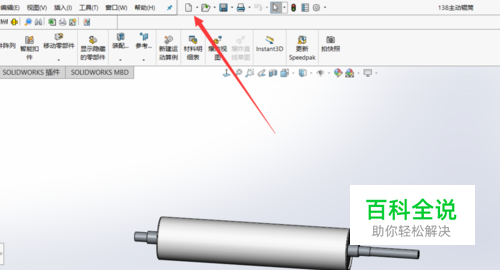

    先打开要生成明细表的的三维模型。

  • 02

    之后选择新建下的从零件图到工程图。

  • 03

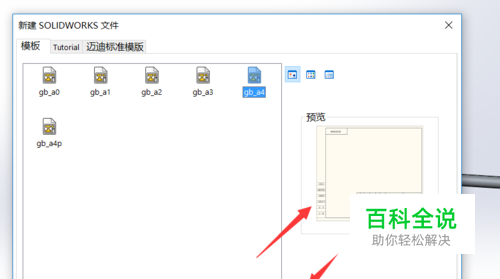

    选择一个工程图的木模板,之后确定。

  • 04

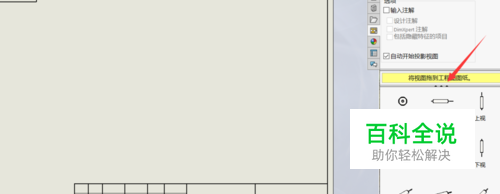

    然后将一个视角的零件图拖进工程图里面。

  • 05

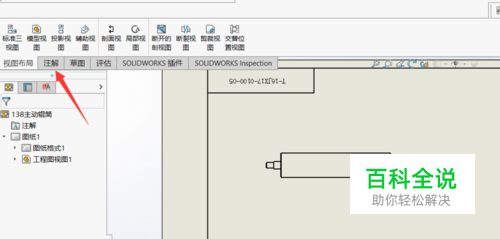

    之后选择注解命令。

  • 06

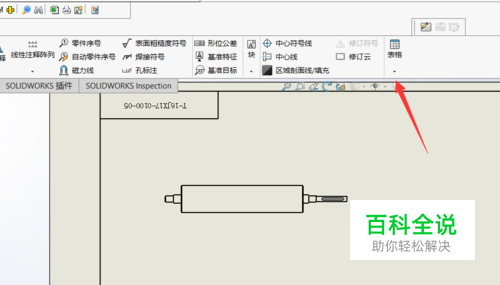

    之后我们选择表格。

  • 07

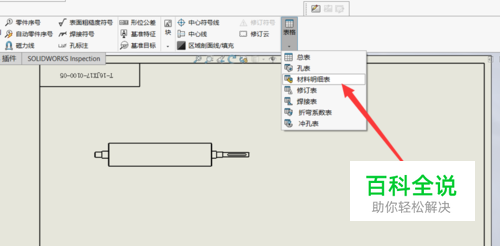

    然后选择材料明细表。

  • 08

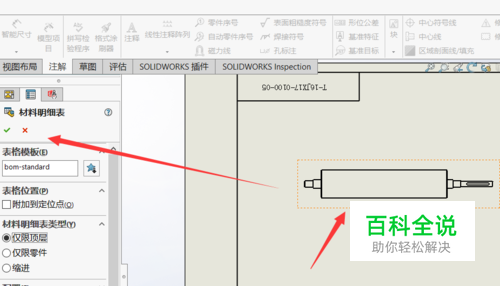

    接下来点击一下零件图,然后点击左边的确定。

  • 09

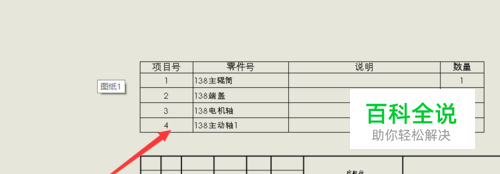

    然后就可以生成一个材料明细表了,材料明细表里面的表格内容可以添加,可以删除,也可以更改。
